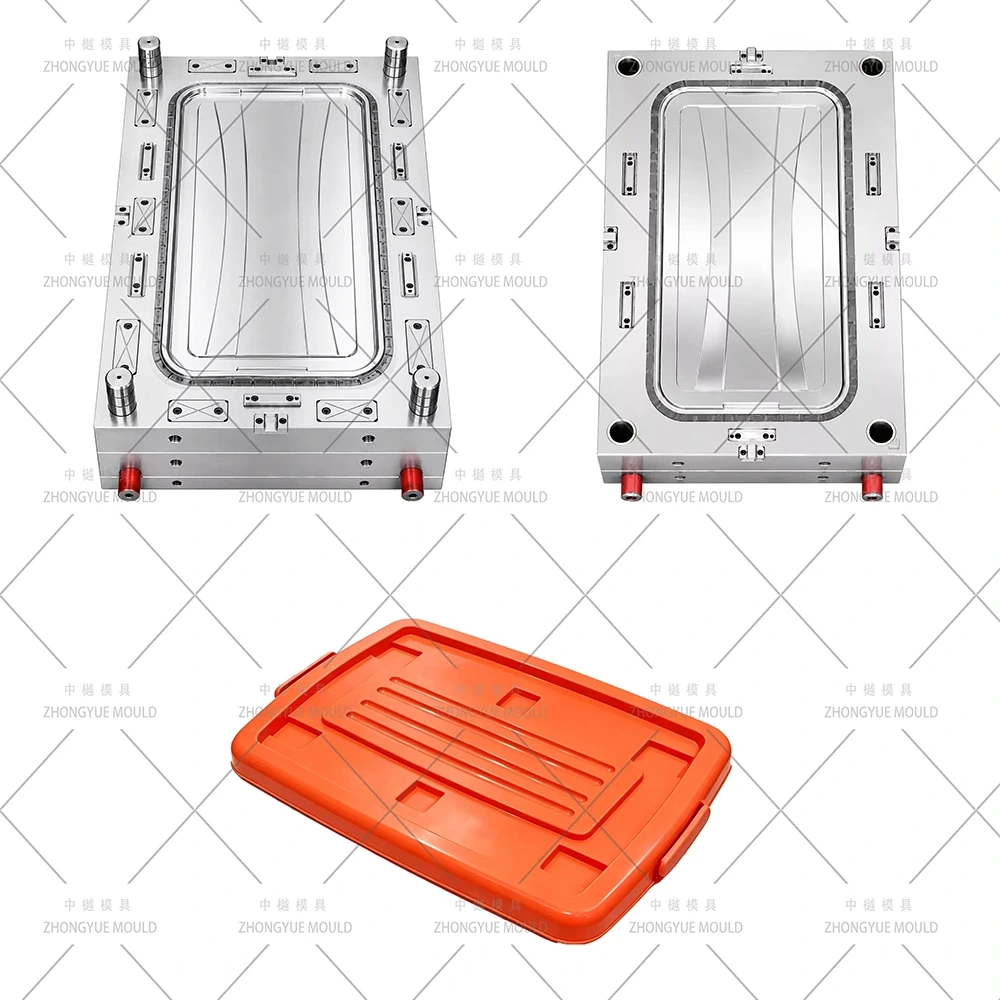

Форма для крышки ящика для хранения на 40 л

Пресс-форма для крышки ящика для хранения на 40 л - Изготовление пластиковых крышек для контейнеров для хранения на 40 л / крышка для литья под давлением

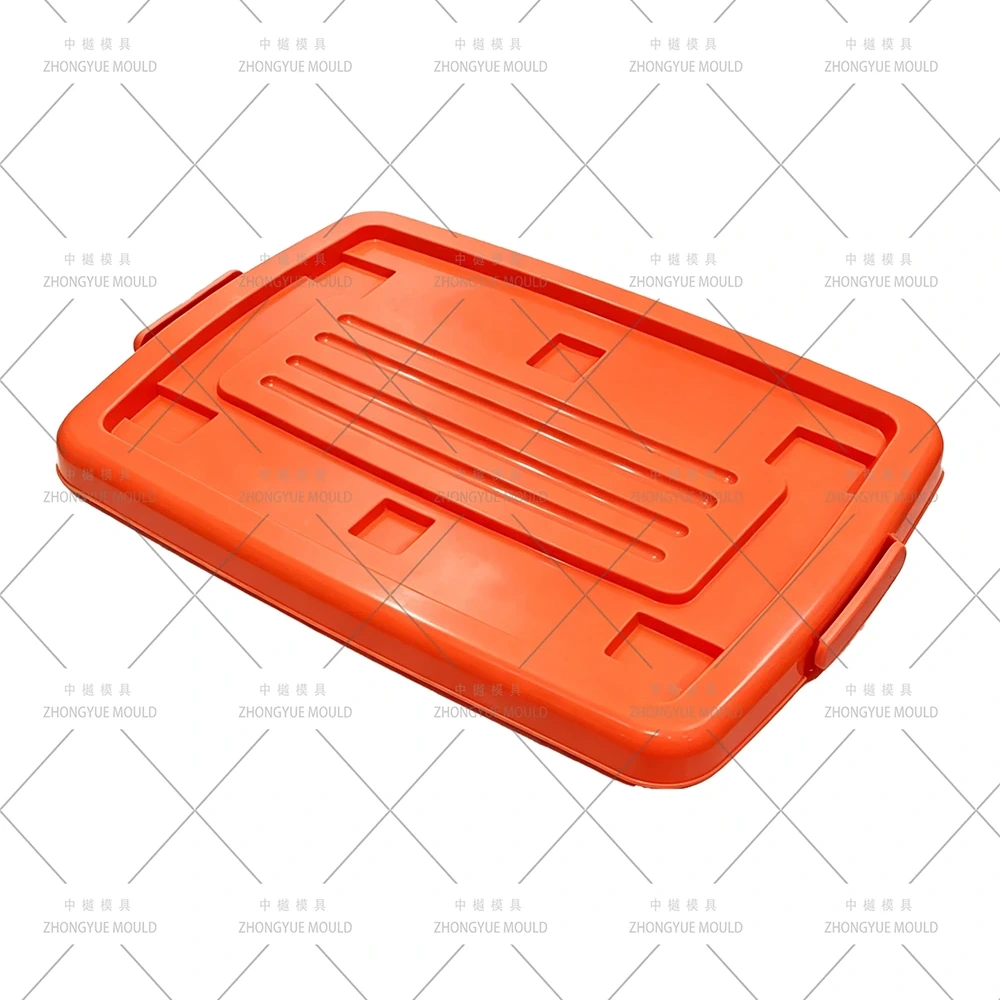

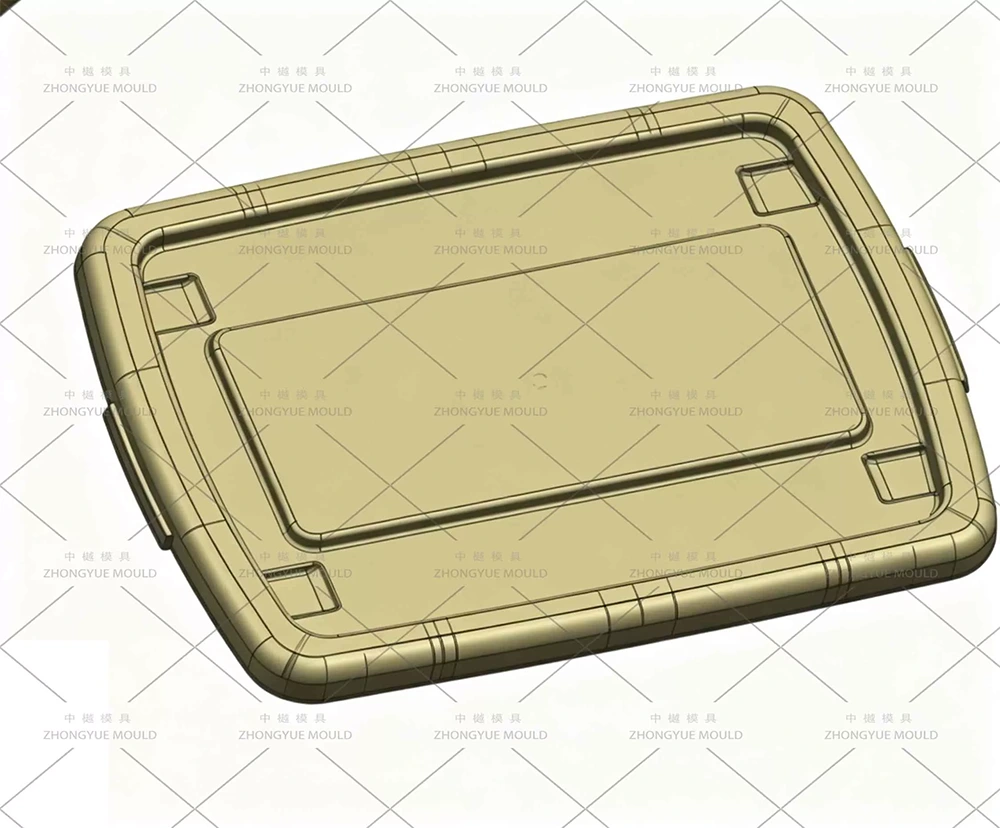

Компания ZHONGYUE MOLD является профессиональным китайским производителем литьевых форм, поставляющим формы для литья под давлением крышек ящиков для хранения объемом 40 л / пластиковые формы для литья под давлением крышек контейнеров для хранения объемом 40 л (защелкивающиеся или навесные крышки коробок) оптовикам товаров для дома, супермаркетам и частным торговым маркам по всему миру. Крышка ящика для хранения объемом 40 л представляет собой деталь среднего размера с мелкой вытяжкой (обычная глубина 40–70 мм), отлитую из полипропилена (MFR 8–15 г/10 мин, цвет соответствует цвету корпуса или прозрачный PS/ABS для смотровых окон премиум-класса) с гладкой сатинированной внешней поверхностью (SPI B1/B2) и внутренними ребрами с защелками, соединяющими верхний фланец ящика емкостью 40 л. Наши формы для крышек обычно имеют 2 или 4 гнезда (2×1, 2×2 или 1+1 L+R для контурных крышек), чтобы сбалансировать более медленный цикл корпуса коробки объемом 40 л (1×1, цикл ~22–35 с). Особенности включают в себя скрытый подводный затвор на внутреннем ободе, микро-угловые подъемники или неглубокие направляющие для подрезов с помощью защелкивающихся зажимов, дополнительную канавку для силиконового уплотнения и проверку DFM зазора между крышкой и корпусом (0,2–0,4 мм). В версиях премиум-класса мы интегрируем сменные прозрачные оконные вставки (PS/ABS) в одну форму крышки.

От защелкивающихся крышек ящиков для хранения (непрозрачный полипропилен соответствующего цвета), крышек с прозрачными смотровыми окнами (вставка PS/ABS) и крышек с пазами для прокладок для пыленепроницаемого хранения — мы обеспечиваем полную проверку DFM перед резкой стали.

Технические характеристики пластиковой коробки для хранения инъекций:

Сделайте свой следующий проект формы для пластикового ящика для хранения ярче!

Ключевые моменты проектирования пресс-форм для форм для крышек ящиков для хранения емкостью 40 л

Многополость для выходного баланса (2 × 1, 2 × 2, 4 × 1) — корпус коробки объемом 40 л — 1 × 1 (цикл ~ 22–35 с); крышка работает быстрее (~ 10–18 с) → Пресс-форма для крышки с 2 или 4 полостями соответствует ежедневной производительности без перепроизводства крышек. Канал с Y-образным разветвлением и сбалансированный по времени заполнения полости в DFM.

Подрез защелкивающегося зажима — микро-угловой подъемник или неглубокий направляющий — 1–2 небольших подъемника (ход 5–10 мм) или неглубокий угловой ползун. Снимите защелкивающийся зажим, который зацепляет верхний фланец коробки 40 л; Азотированные вставки H13 для защиты от износа; Натяг проверен в 3D сборке.

Компенсация усадки крышки из ПП (средней мелкой вытяжки) — усадка ПП ~1,2–1,8%; периметр крышки/посадочное место фланца слегка увеличено согласно утвержденной Moldflow усадке; Зазор между крышкой и кузовом регулируется в пределах 0,2–0,4 мм (проверяется по чертежу/размерам кузова-фургона объемом 40 л).

Скрытые подводные (скрытые) ворота на внутреннем фланце/задней грани — остатки ворот, невидимые с внешней видимой стороны; стандарт Y-образного ответвления холодных каналов для многополостных систем; горячий наконечник (открытый) опционально для прозрачной крышки премиум-класса PS с одной полостью.

Тонкостенное охлаждение и короткий цикл — перегородка Ø6–8 мм + периферийный барботер в сердцевине; изолированная цепь; типичный цикл 10–18 с; Вентиляционные отверстия толщиной 0,01–0,015 мм для предотвращения ожогов на тонких срезах.

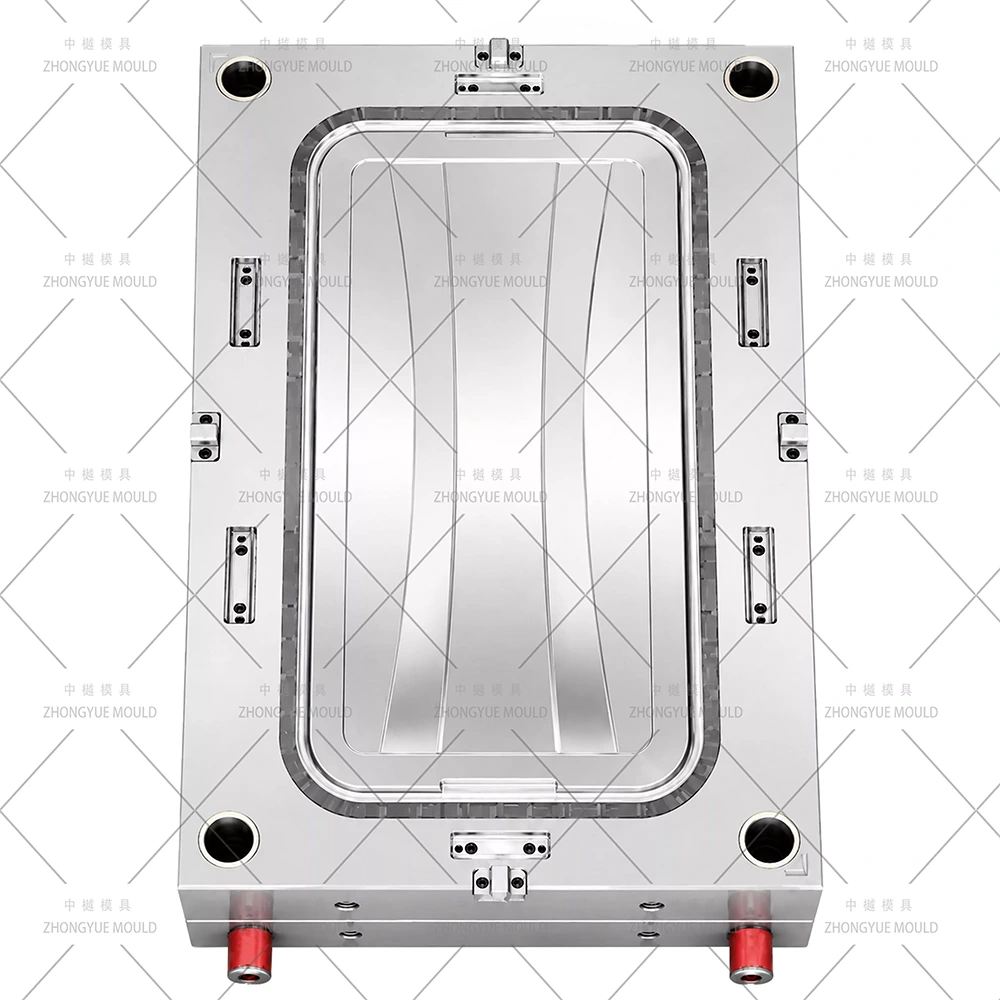

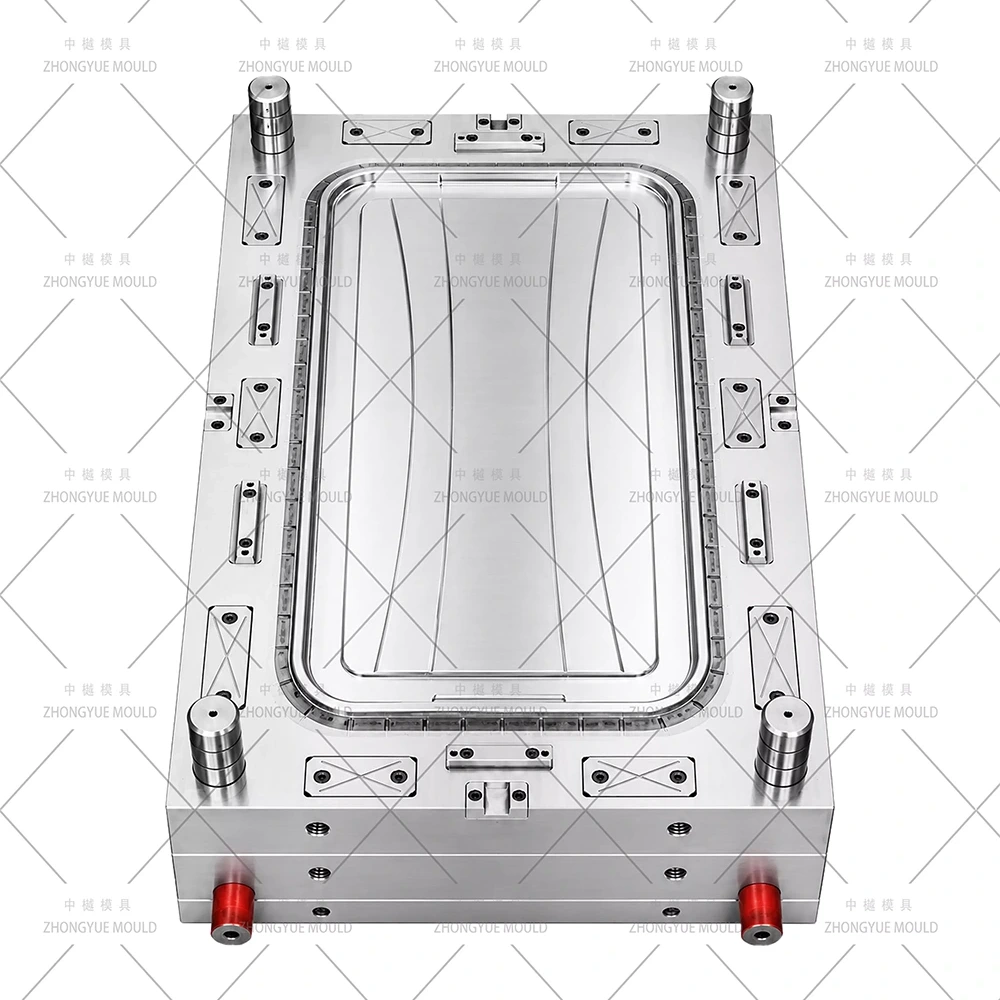

Поверхностная обработка — стандартная сатиновая полировка / высокий глянец для зоны окна — сатиновая полость SPI B1/B2 (стандартная крышка из полипропилена); SPI A2 глянцевый (вставка S136) для прозрачной зоны окна; НЕТ травления из ротанга/VDI, если это специально не заказано в качестве декоративной версии. Полированный сердечник SPI B1 для легкого снятия.

Дополнительная канавка для силиконового уплотнения и вставка с логотипом — обработанная канавка для уплотнительного кольца в сердечнике; сменная вставка для тиснения/тиснения логотипа на невидимой внутренней или задней стороне.

Конструкция прозрачной оконной вставки (крышка премиум-класса) — полость со съемной глянцевой вставкой S136 для прозрачной зоны окна; оконный материал (PS/ABS), впрыскиваемый отдельно или посредством 2-компонентного формования (опция).

Наш процесс изготовления и проверки пресс-форм

Начало проекта и обзор DFM — проанализируйте толщину стенок крышки (обычно 1,5–2,5 мм), подрез защелкивающегося зажима и ход подъемника, расположение шибера и баланс Y-образной ветви бегунка для определения зазора между посадкой нескольких полостей и корпуса (НЕОБХОДИМЫ размеры/чертеж верхнего фланца корпуса короба 40 л). Предложите номер полости, соответствующий соотношению выходной мощности вашей пресс-формы объемом 40 л.

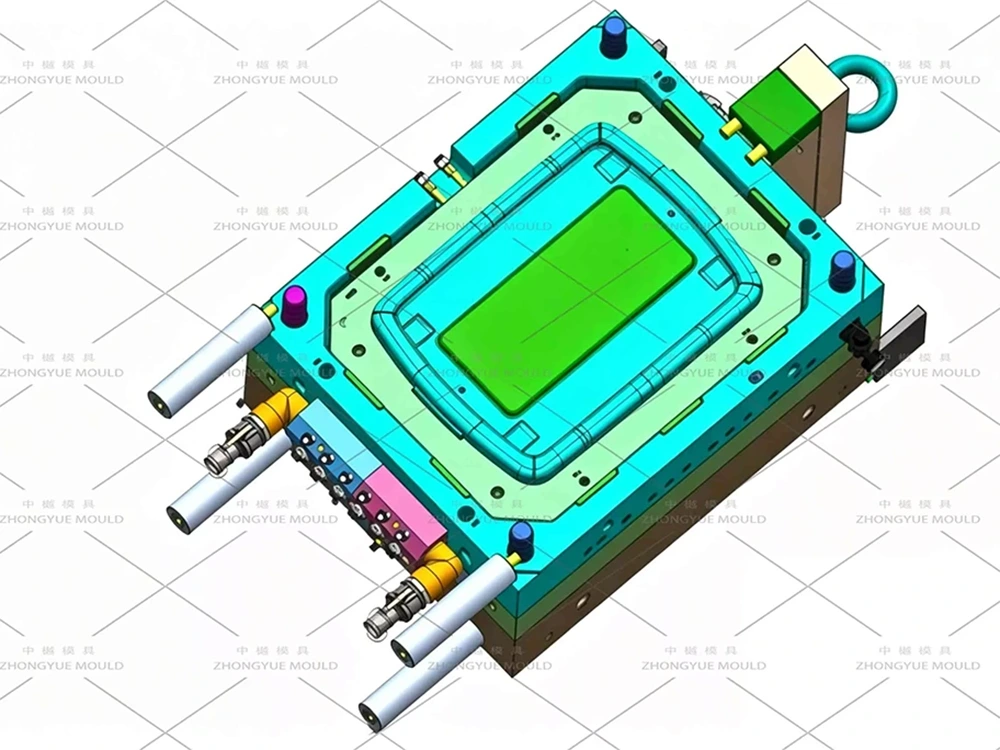

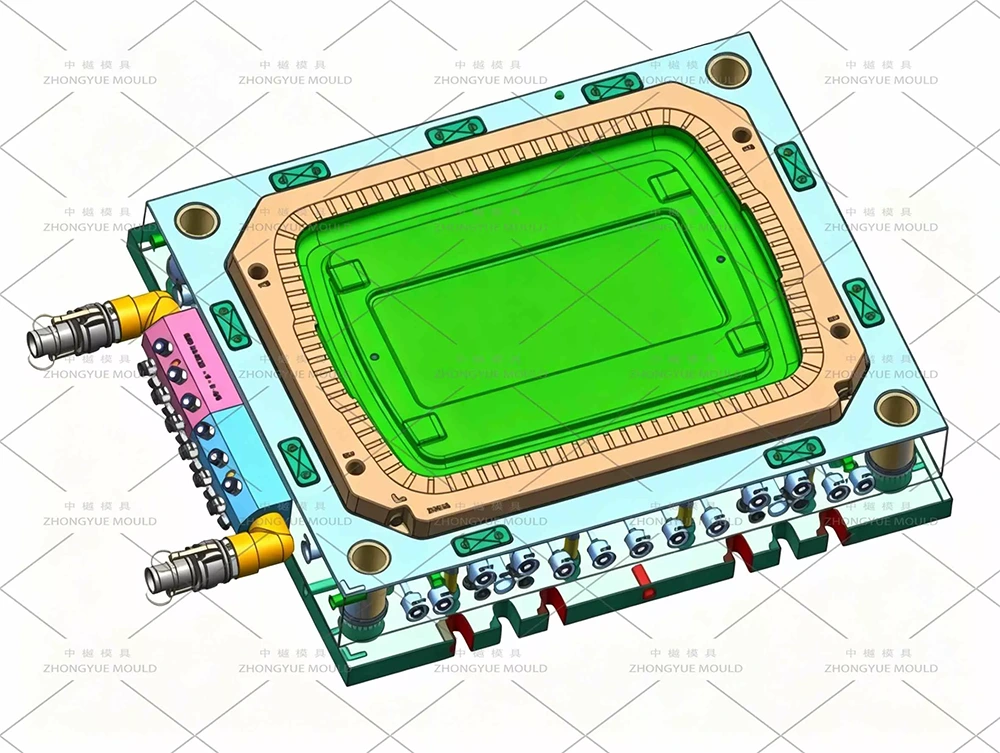

Утверждение конструкции пресс-формы (3D) — полная сборка с компоновкой охлаждающей перегородки, детали микроподъемника/ползуна с проверкой пересечения, моделирование балансировки бегунков, стратегия вентиляции (линия разъема 0,01–0,015 мм).

Прецизионная обработка — высокоскоростная черновая/чистовая обработка полости с ЧПУ, стержень/полость SPI B1/B2 (или S136 A2 для зоны блеска), азотирование с помощью микролифтера H13 и ручная установка, обработка кармана для вставки логотипа.

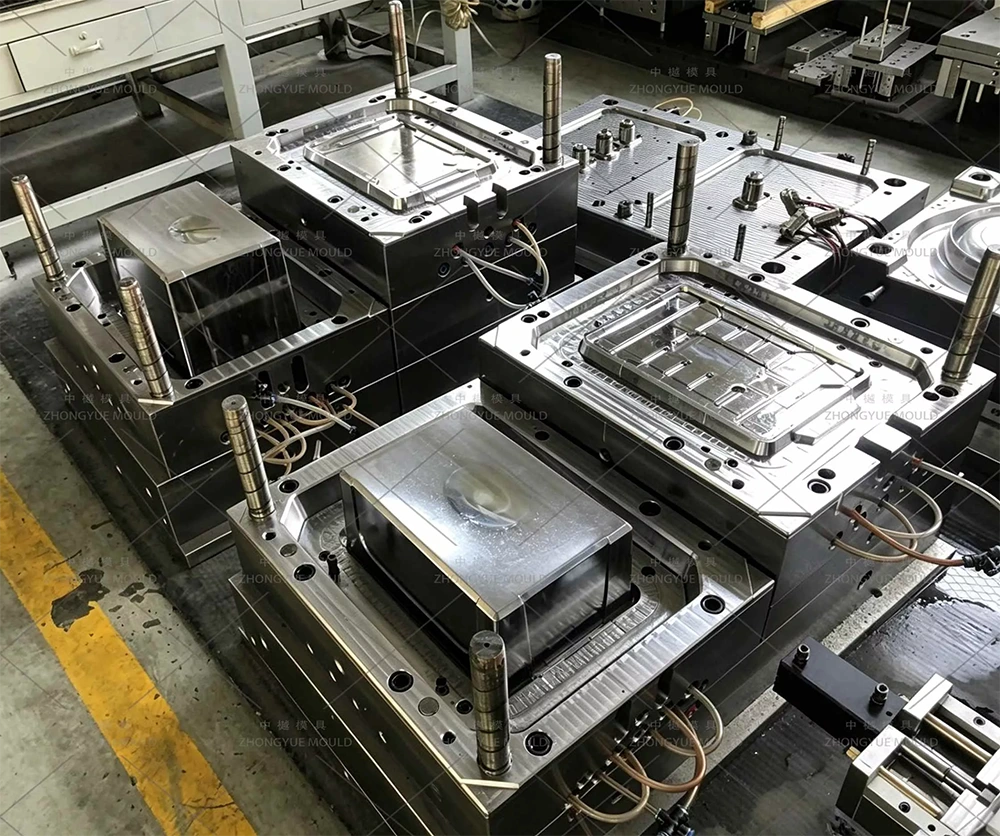

Сборка и испытание T1 — запуск на литьевой машине собственного производства; проверить защелкивание на образце корпуса бокса 40л (присылается или приобретается отдельно), остатки ворот, цикл охлаждения (~10–18с); поставляем пробное видео + образцы крышек + проверка размеров.

Исправление и окончательное утверждение — при необходимости точная настройка времени подъема; Отправляйте в защищенном от фумигации футляре с руководством по использованию пресс-формы и списком запасных частей (пружина микроподъемника, выталкивающие штифты, съемник литника).

Послепродажная поддержка — гарантия на пресс-форму сроком на 1 год, бесплатные запасные части на случай нетехногенных повреждений (особенно пружины/штифты микроподъемника), удаленное техническое руководство.

Почему стоит выбрать ZHONGYUE MOLD для домашней формы?

Богатый опыт использования форм для домашнего использования — ящики для хранения объемом 5–120 л (комплекты корпус + крышка), контейнеры из ротанга, стулья, ящики, корзины собственного производства.

Собственный DFM с проверкой посадки крышки корпуса — перед резкой стали проверьте зазор между крышкой и фланцем коробки (0,2–0,4 мм), используя чертеж/размеры кузова 40L; посоветуйте оптимальное количество полостей (2×1/2×2), чтобы соответствовать выходу тела

Опыт работы с несколькими полостями и микроподъемниками — сбалансированная направляющая с Y-образным ответвлением, правильно рассчитанные небольшие подъемники / направляющие с защелками; S136 глянцевая зона опционально для прозрачного окна

Строгий контроль качества и прозрачный прогресс — еженедельные фотографии обработки, утверждение образца Т1 (проверка соответствия образца корпуса) перед отправкой.

Опыт экспорта — формы поставляются в Европу, Северную Америку, Южную Америку, Юго-Восточную Азию, на Ближний Восток.

1 год гарантии на пресс-форму + поставка запасных частей (пружины микроподъемника, выталкивающие штифты)

Часто задаваемые вопросы

Вопрос: Какое количество ячеек выбрать — 1×1, 2×1 или 2×2?

О: Кузов объемом 40 л обычно составляет 1×1 (цикл ~22–35 с). Крышка работает быстрее (~ 10–18 секунд), поэтому мы рекомендуем использовать 2 гнезда (2 × 1) или 4 гнезда (2 × 2 или 4 × 1), чтобы примерно сбалансировать дневную производительность. Сообщите нам количество полостей вашего тела и суточный объем — мы рассчитаем оптимальное количество полостей век.

Вопрос: Нужен ли для формы крышки чертеж корпуса коробки?

Ответ: Настоятельно рекомендуется — нам нужны данные о диаметре верхнего края коробки или Д×Ш, толщине фланца и расположении канавки для защелки (или отправьте корпус в 3D), чтобы проверить зазор посадки крышки (0,2–0,4 мм) и зацепление защелки перед резкой стали.

Вопрос: Какая обработка поверхности — любая текстура из ротанга или ткани?

О: Стандартным является сатиновый лак SPI B1/B2 (без текстуры) для крышек из полипропилена. Глянцевый SPI A2 (вставка S136) опционально для зоны окна из прозрачного полистирола или премиального АБС-пластика. Травление VDI/ротанговой трости НЕ применяется, если вы не заказываете специальную крышку с декором, соответствующую корпусу коробки из ротанга.

Вопрос: Можете ли вы добавить канавку для силиконовой уплотнительной прокладки?

A: Да — обработанная канавка для уплотнительного кольца/прокладки в сердечнике; мы также можем порекомендовать поперечное сечение канавки (обычно шириной 2,0–3,0 мм и глубиной 1,5–2,0 мм) для стандартного размера силиконового шнура.

Вопрос: Что вам нужно для предложения?

A: 2D-чертеж (PDF/DWG) + 3D-модель (STP/IGS/X_T) крышки И предпочтительно затемнения верхнего фланца кузова-фургона 40 л или 3D; Сообщите нам номер полости вашей формы корпуса (1 × 1 и т. д.), годовой объём, предпочтительную полость крышки (2 × 1 / 2 × 2) и материал (PP MFR / GPPS / ABS).

Запросить цену на форму для крышки ящика для хранения объемом 40 л

Отправьте 2D-чертеж + 3D-модель крышки ящика для хранения на 40 л (и в идеале размеры/файл верхнего фланца корпуса ящика на 40 л) и информацию о полости формы корпуса на 40 л. Компания ZHONGYUE MOLD предоставит бесплатную проверку DFM с проверкой прилегания крышки к корпусу + рекомендацию по номеру полости + официальное предложение в течение 24–48 рабочих часов.

Свяжитесь с нами сейчас, чтобы начать проект литьевой формы для пластикового контейнера для хранения объемом 40 л!
