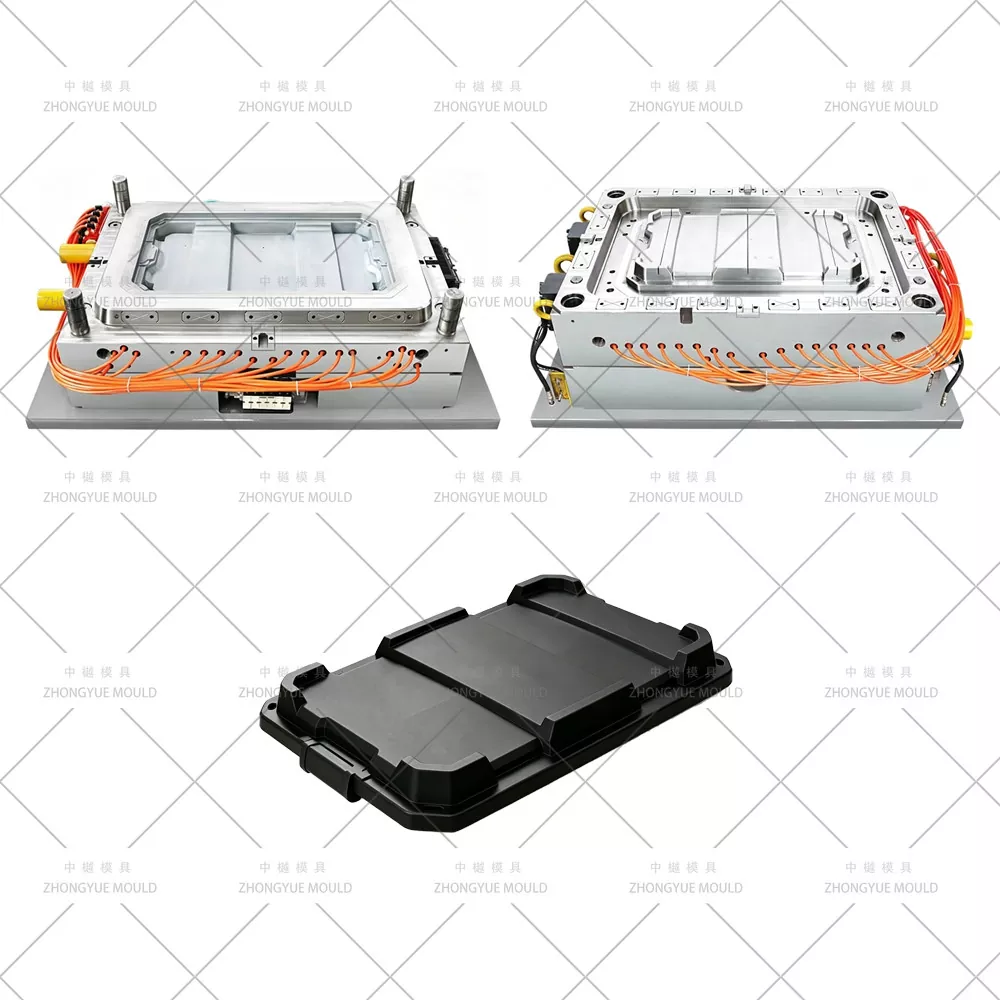

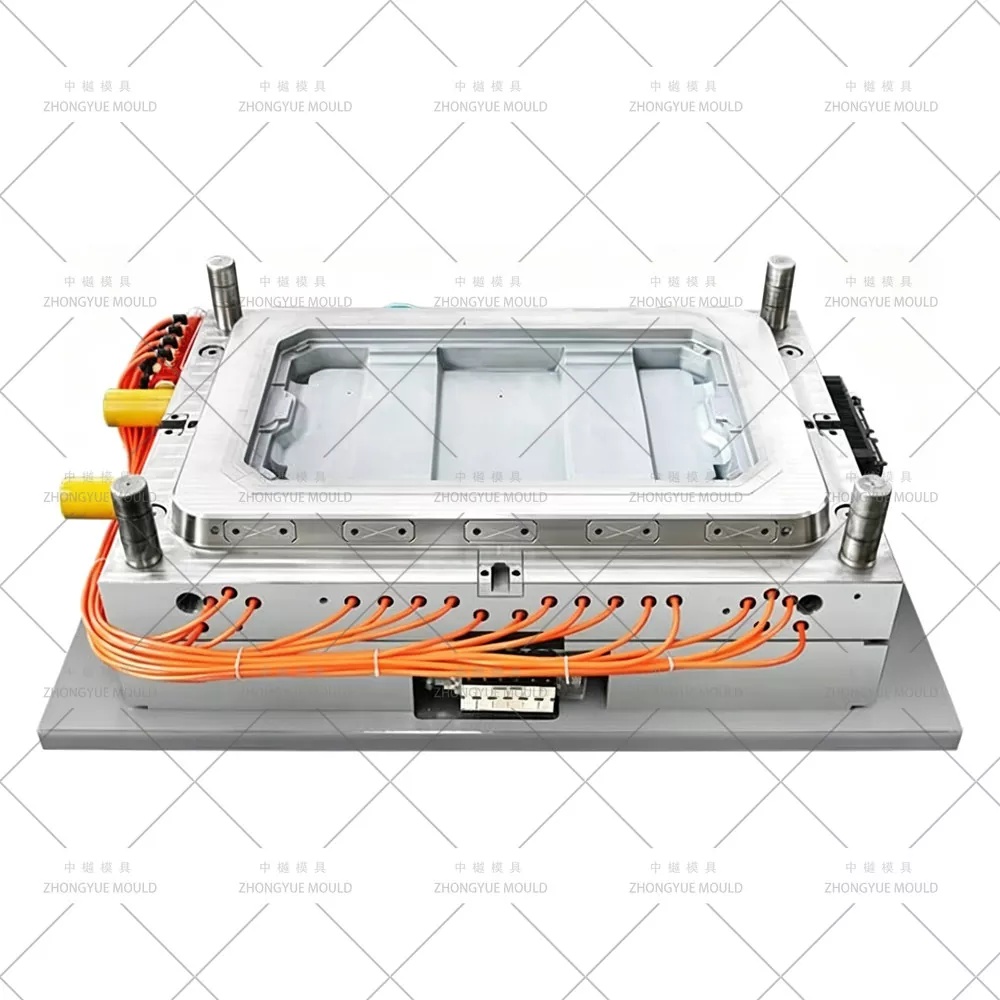

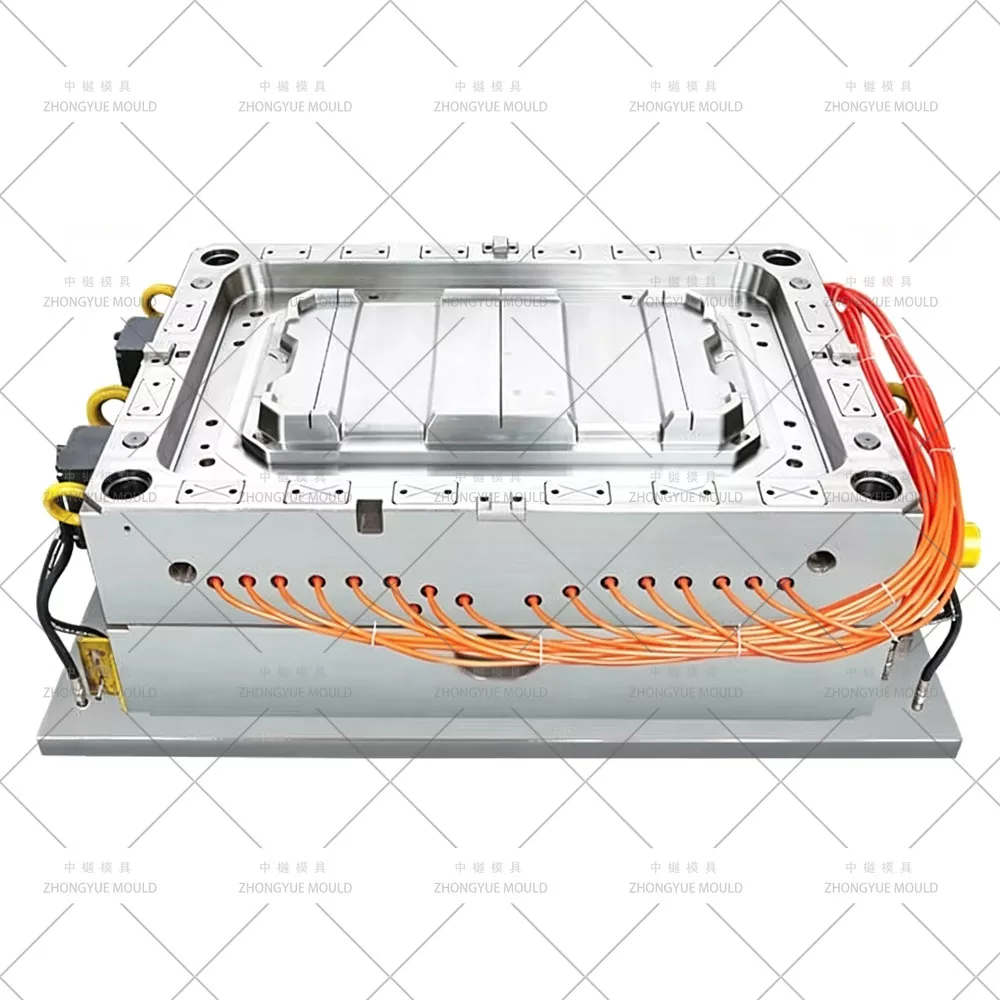

Форма для крышки ящика для хранения на 50 л

Пресс-форма для крышки ящика для хранения на 50 л – изготовленная на заказ пластиковая крышка для контейнера для хранения на 50 л / производитель литьевых форм

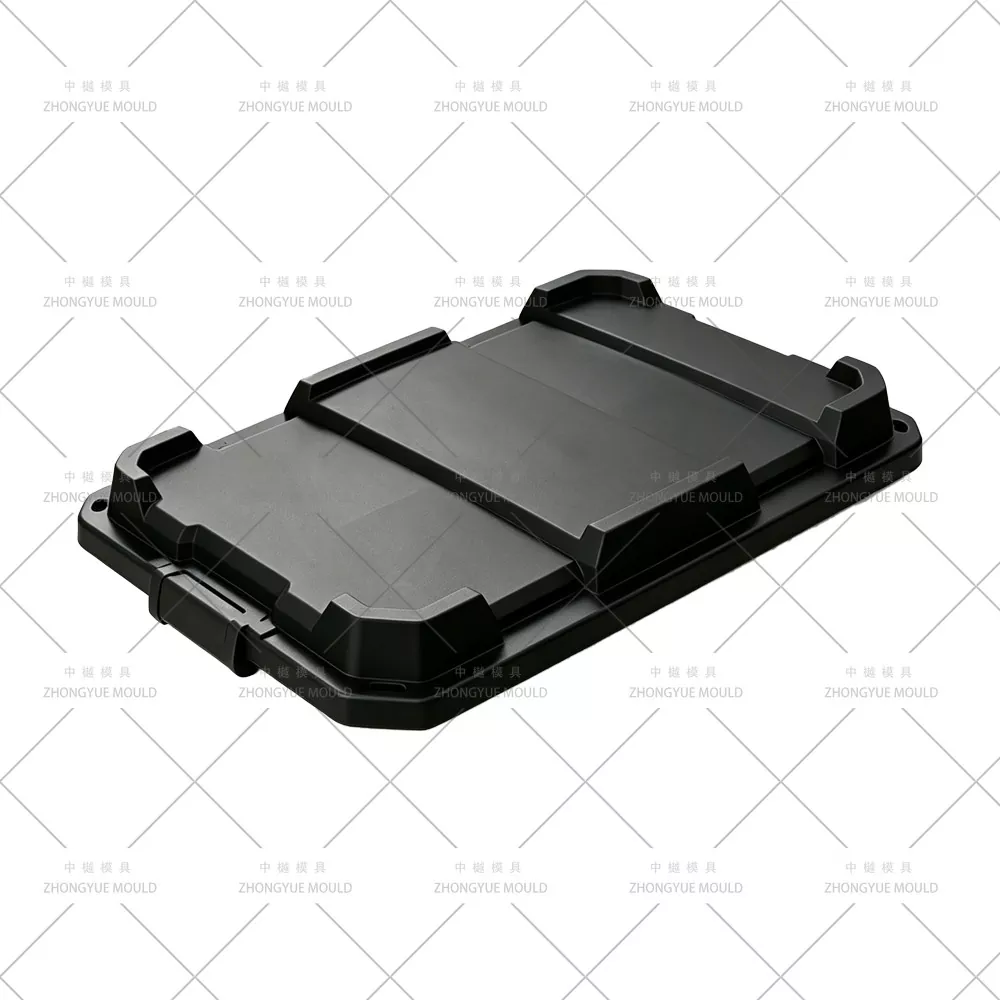

Компания ZHONGYUE MOLD является профессиональным китайским производителем литьевых форм, поставляющим формы для литья крышек ящиков для хранения объемом 50 л / пластиковые формы для литья под давлением крышек контейнеров для хранения емкостью 50 л (защелкивающиеся или навесные крышки коробок) оптовикам товаров для дома, супермаркетам и частным торговым маркам по всему миру. Крышка ящика для хранения объемом 50 л представляет собой деталь с мелкой вытяжкой (обычная глубина 30–70 мм), отлитую из полипропилена (MFR 8–15 г/10 мин, цвет соответствует цвету корпуса или прозрачный PS/ABS для моделей премиум-класса) с гладкой сатинированной внешней поверхностью (SPI B1/B2) и внутренними ребрами с защелками, соединяющими верхний фланец коробки. Наши формы для крышек обычно имеют 2 или 4 гнезда (2×1, 2×2 или 1+1 L+R для контурных крышек), чтобы сбалансировать более медленный цикл корпуса коробки объемом 50 л (1×1). Особенности включают скрытый подводный затвор на внутреннем ободе, микро-угловые подъемники или неглубокие направляющие для поднутрений с помощью защелкивающихся зажимов, дополнительную канавку для силиконового уплотнения и проверку DFM зазора между крышкой и корпусом (0,2–0,4 мм).

От защелкивающихся крышек ящиков для хранения (непрозрачный полипропилен соответствующего цвета), прозрачных крышек со смотровыми окнами (вставка PS/ABS или отдельная прозрачная форма для крышек) до крышек с прокладками и пазами для пыленепроницаемого хранения — мы обеспечиваем полную проверку DFM перед резкой стали.

Технические характеристики пластиковой коробки для хранения инъекций:

Сделайте свой следующий проект формы для пластикового ящика для хранения ярче!

Основные моменты проектирования пресс-форм для форм для крышек ящиков для хранения емкостью 50 л

Многополость для выходного баланса (2×1, 2×2, 4×1)— кузов 50л 1х1 (цикл ~25–40с); крышка работает быстрее (~ 10–18 с) → Пресс-форма для крышки с 2 или 4 полостями соответствует ежедневной производительности без перепроизводства крышек. Канал с Y-образным разветвлением и сбалансированный по времени заполнения полости в DFM.

Подрез зажима Snap-Fit — микро-угловой подъемник или неглубокая направляющая— 1–2 небольших подъемника (ход 3–10 мм) или неглубокий угловой скользящий фиксатор, который зацепляет верхний фланец коробки 50 л; Азотированные вставки H13 для защиты от износа; Натяг проверен в 3D сборке.

Компенсация усадки полипропиленовой крышки (прямоугольная/круглая)— усадка ПП ~1,2–1,8%; периметр крышки/посадочное место фланца слегка увеличено согласно утвержденной Moldflow усадке; Зазор между крышкой и корпусом регулируется в пределах 0,2–0,4 мм (проверяется по чертежу/размерам корпуса коробки).

Скрытые ворота подводной лодки на внутреннем фланце/задней грани— Остаток ворот, невидимый с внешней видимой стороны; стандарт Y-образного ответвления холодных каналов для многополостных систем; горячий наконечник (открытый) опционально для прозрачной крышки премиум-класса PS с одной полостью.

Тонкостенное охлаждение и короткий цикл— Перегородка Ø6–8 мм + периферийный барботер в сердцевине; изолированная цепь; типичный цикл 10–18 с; Вентиляционные отверстия толщиной 0,01–0,015 мм для предотвращения ожогов на тонких срезах.

Поверхностная обработка — сатиновая полировка в стандартной комплектации / глянцевая опция— Полость сатин SPI B1/B2 (стандартная крышка ПП); Глянцевый SPI A2 (вставка S136) опционально для прозрачной крышки из АБС-пластика премиум-класса; НЕТ травления из ротанга/VDI, если это специально не указано в качестве специальной версии декора. Полированный сердечник SPI B1 для легкого снятия.

Дополнительная канавка для силиконового уплотнения и вставка с логотипом— Обработанная канавка под уплотнительное кольцо в сердечнике; сменная вставка для тиснения/тиснения логотипа на невидимой внутренней или задней стороне.

Рекомендуемая сталь для форм для крышек ящиков для хранения объемом 50 л

Наш процесс изготовления и проверки пресс-форм

Начало проекта и обзор DFM— Проанализируйте толщину стенок крышки (типично 1,2–2,0 мм), подрез защелки и ход подъемника, расположение заслонки и балансировку Y-образной ветви направляющей для определения зазора между посадкой нескольких полостей и корпуса (НЕОБХОДИМЫ размеры/чертеж верхнего фланца корпуса коробки). Предложите номер полости, соответствующий соотношению выходной мощности вашей пресс-формы объемом 50 л.

Утверждение конструкции пресс-формы (3D)— Полная сборка с компоновкой охлаждающей перегородки, детали микроподъемника/ползуна с проверкой пересечения, симуляцией балансировки литника, стратегией вентиляции (линия разъема 0,01–0,015 мм).

Прецизионная обработка— Высокоскоростная черновая/чистовая обработка полости с ЧПУ, стержень/полость SPI B1/B2 (или S136 A2 для зоны блеска), микролифт H13, азотирование и ручная установка, карман для вставки логотипа, обработанный на станке.

Сборка и пробная версия T1— Обкатка на литьевом автомате собственного производства; проверить защелкивание на образце корпуса бокса 50л (присылается или приобретается отдельно), остатки ворот, цикл охлаждения (~10–18с); поставляем пробное видео + образцы крышек + проверка размеров.

Исправление и окончательное утверждение— При необходимости отрегулируйте время подъема; Отправляйте в защищенном от фумигации футляре с руководством по использованию пресс-формы и списком запасных частей (пружина микроподъемника, выталкивающие штифты, съемник литника).

Послепродажная поддержка— 1 год гарантии на пресс-форму, бесплатные запасные части на случай нетехногенных повреждений (особенно пружины/штифты микроподъемника), удаленное техническое руководство.

Почему стоит выбрать ZHONGYUE MOLD для домашней формы?

Богатый опыт использования домашних форм— Ящики для хранения объемом 5–120 л (комплекты корпус + крышка), контейнеры из ротанга, стулья, ящики, корзины собственного производства.

Собственный DFM с проверкой посадки крышки корпуса— Перед резкой стали проверьте зазор между крышкой и фланцем коробки (0,2–0,4 мм) по чертежу корпуса/размеру; посоветуйте оптимальное количество полостей (2×1/2×2), чтобы соответствовать выходу тела

Опыт работы с несколькими полостями и микролифтерами— Сбалансированная направляющая Y-образной ветви, правильно рассчитаны небольшие подъемники/салазки с защелками; S136 глянцевая зона опционально для прозрачной/премиум-крышки

Строгий контроль качества и прозрачный прогресс— Еженедельные фотографии обработки, утверждение образца Т1 (проверка соответствия образца корпуса) перед отправкой

Опыт экспорта— Пресс-формы отправляются в Европу, Северную Америку, Южную Америку, Юго-Восточную Азию, на Ближний Восток.

1 год гарантии на пресс-форму + поставка запасных частей (пружины микроподъемника, выталкивающие штифты)

Часто задаваемые вопросы — Форма для крышки ящика для хранения объемом 50 л

Вопрос: Какое количество ячеек выбрать — 1×1, 2×1 или 2×2?

О: Корпус контейнера объемом 50 л обычно составляет 1×1 (цикл ~25–40 с). Крышка работает быстрее (~ 10–18 секунд), поэтому мы рекомендуем использовать 2 гнезда (2 × 1) или 4 гнезда (2 × 2 или 4 × 1), чтобы примерно сбалансировать дневную производительность. Сообщите нам количество полостей вашего тела и суточный объем — мы рассчитаем оптимальное количество полостей век.

Вопрос: Нужен ли для формы крышки чертеж корпуса коробки?

Ответ: Настоятельно рекомендуется — нам нужны данные о диаметре верхнего края коробки или Д×Ш, толщине фланца и расположении канавки для защелки (или отправьте корпус в 3D), чтобы проверить зазор посадки крышки (0,2–0,4 мм) и зацепление защелки перед резкой стали.

Вопрос: Какая обработка поверхности — любая текстура из ротанга или ткани?

О: Стандартным является сатиновый лак SPI B1/B2 (без текстуры) для крышек из полипропилена. Глянцевый SPI A2 (вставка S136) опционально для прозрачной крышки из PS или ABS премиум-класса. Травление VDI/ротанговой трости НЕ применяется, если вы не заказываете специальную крышку с декором, соответствующую корпусу коробки из ротанга.

Вопрос: Можете ли вы добавить канавку для силиконовой уплотнительной прокладки?

A: Да — обработанная канавка для уплотнительного кольца/прокладки в сердечнике; мы также можем порекомендовать поперечное сечение канавки (обычно шириной 2,0–3,0 мм и глубиной 1,5–2,0 мм) для стандартного размера силиконового шнура.

Вопрос: Что вам нужно для предложения?

A: 2D-чертеж (PDF/DWG) + 3D-модель (STP/IGS/X_T) крышки И желательно затемнения верхнего фланца корпуса короба или 3D; Сообщите нам номер полости вашей формы корпуса (1 × 1 и т. д.), годовой объём, предпочтительную полость крышки (2 × 1 / 2 × 2) и материал (PP MFR / GPPS / ABS).

Запросить цену на форму для крышки ящика для хранения объемом 50 л

Отправьте 2D-чертеж крышки ящика для хранения объемом 50 л + 3D-модель (и в идеале размеры/файл верхнего фланца корпуса ящика) и требования к проекту. Сообщите нам количество полостей в пресс-форме вашего корпуса объемом 50 л — ZHONGYUE MOLD предоставит бесплатную проверку DFM с проверкой прилегания крышки к корпусу + рекомендацию по номеру полости + официальное предложение в течение 24–48 рабочих часов.

Свяжитесь с нами сейчас, чтобы начать проект литьевой формы для пластикового контейнера для хранения объемом 50 л!
