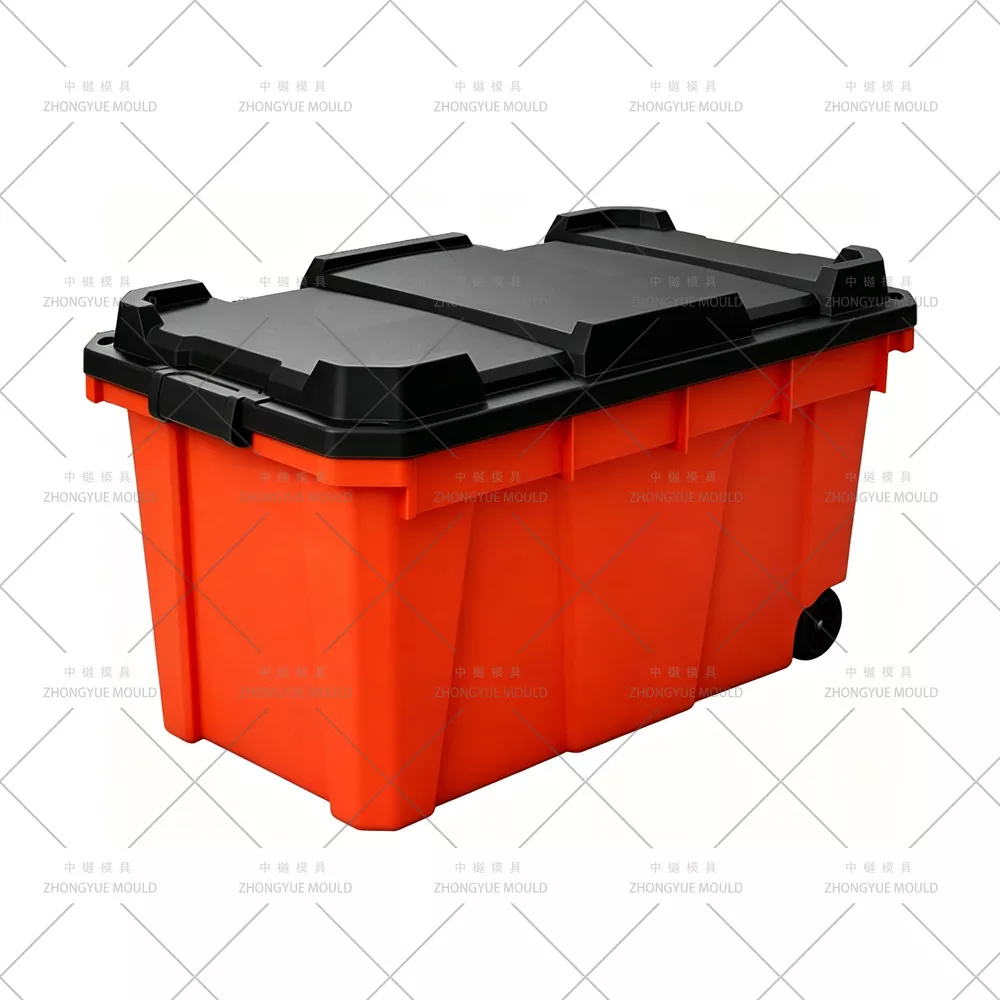

Компания ZHONGYUE MOLD является профессиональным китайским производителем литьевых форм, поставляющим литьевые формы для ящиков для хранения объемом 50 л и формы для бытовых контейнеров для хранения объемом 50 литров (штабелируемые ящики для организации, шкафы/коробки для игрушек/документов) оптовикам товаров для дома, супермаркетам и частным торговым маркам по всему миру. Ящик для хранения объемом 50 л представляет собой домашний органайзер среднего и большого размера, чаще всего отлитый из полипропилена (полипропилен, MFR 8–15 г/10 мин, опционально с УФ-стабилизатором и цветовой маточной смесью) с гладкой или легкой внешней поверхностью из кожи VDI 27–30 (внутренняя поверхность — сатин SPI B1/B2) для легкой чистки и привлекательного внешнего вида. Наши формы для коробок емкостью 50 л оснащены центральной перегородкой + вставкой BeCu (бериллиевая медь) для охлаждения по радиусам нижних углов, скрытой подводной заслонкой на верхнем фланце или внутреннем ободе (без видимых остатков заслонки), толщиной стенок, проверенной DFM (2,0–3,0 мм), и компоновкой с одной полостью (1 × 1) с дополнительной подходящей формой крышки с 2 или 4 полостями для сбалансированной ежедневной производительности.
От прямоугольных штабелируемых ящиков емкостью 50 л (с ручками или без), подходящих защелкивающихся или шарнирных крышек (прозрачных/цветных) до разделительных вставных лотков (дополнительная отдельная форма) — мы обеспечиваем полную проверку DFM и анализ охлаждения/заполнения Moldflow перед резкой стали.
|
Элемент |
Спецификация/опции |
|
|
Название формы |
Пластиковый ящик для хранения объемом 50 л (контейнер / ящик) Пресс-форма для литья под давлением |
|
|
Полость и сердечник из стали |
Полость: P20 (HRC 28–33) стандарт.; 718H (HRC 33–38) или 2738HH опционально; Ядро: P20/718H; Слайды/вставки: H13(2344 ESR), азотированное |
|
|
Основа формы |
LKM / DME / HASCO / собственной разработки (тип. 600×700 мм – 750×850 мм; вес 2,5–5,0 т) |
|
|
Кариес |
Кузов: стандарт 1х1; Крышка: 1×1, 2×1, 2×2, 4×1 опционально, чтобы соответствовать выходу корпуса. |
|
|
Система бегунов |
Холодный канал (дополнительная заслонка на внутреннем верхнем фланце) стандарт; Горячий канал (YUDO / SYNVENTIVE с 1 открытым наконечником) опционально для больших объемов |
|
|
Тип ворот |
Подводный (скрытый) затвор на внутреннем верхнем ободе/фланце; возможен прямой литник с горячим наконечником |
|
|
выброс |
Выталкивающие штифты на нижнем ободе + дополнительный съемник; подготовка к выталкиванию с помощью воздуха при глубокой вытяжке >350 мм |
|
|
Охлаждение |
Центральная перегородка Ø10–12 мм + вставка BeCu по радиусам нижнего угла; 2 изолированных водяных контура; ΔT ≤ 3–4 ℃ |
|
|
Слайды/Вставки |
0–2 мини-направляющие угловые или свободная вставка для подрезки ручки (при наличии); H13 азотированный |
|
|
Поверхностная обработка |
Полость: стандартный сатин SPI B1, светлое зерно VDI 27–30 (опционально); Сердечник/внутренний: полировка SPI B1; Логотип: сменная вставка |
|
|
Ожидаемый срок службы пресс-формы |
≥300 000 выстрелов (P20); ≥500 000 выстрелов (718H); ≥800 000 снимков (слайды H13) |
|
|
Рекомендуемый формовочный материал |
ПП (ПТР 8–15 г/10 мин), ПП+УФ (хранение на балконе/на открытом воздухе), маточная смесь по запросу; Крышка: ПП/ПС/АБС опционально |
|
|
Программное обеспечение для проектирования |
UG NX, Pro/E, SolidWorks, AutoCAD, Moldflow (охлаждение + деформация) |
|
|
Контроль допуска |
±0,1 мм в целом; ±0,2 мм по Д/Ш/В; плоскостность верхней полки ±0,3 мм; зазор при посадке штабеля 0,2–0,4 мм (проверено с помощью чертежа крышки) |
|
|
Время выполнения |
40–60 дней после утверждения проекта 3D-формы |
|
|
Материал пресс-формы |
Твердость |
Жизнь пресс-формы |
|
P20 |
СПЧ 28-33 |
>300 000 выстрелов |
|
718 |
СПЧ 33-36 |
>500 000 выстрелов |
|
Н13 |
КПЧ >43 |
>800 000 выстрелов |
|
2344 |
КПЧ >48 |
>800 000 выстрелов |
|
S136 |
СПЧ 48-52 |
>1 000 000 выстрелов |
Сделайте свой следующий проект формы для пластикового ящика для хранения ярче!

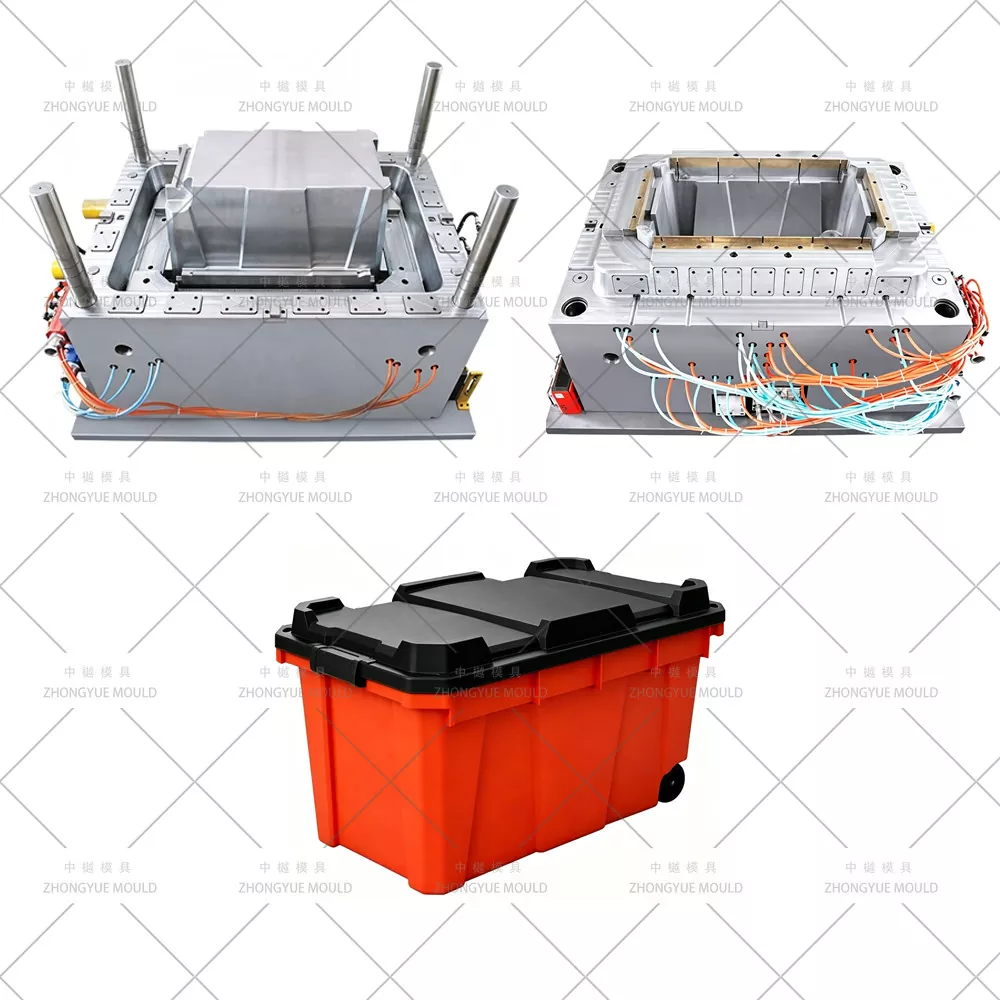

Форма для пластикового ящика для хранения — это изготовленный по индивидуальному заказу инструмент с полостью и стержнем, используемый в машине для литья под давлением. Форма состоит из полой полости (формирующей внешние контуры коробки, ручки, стопорные выступы) и стержня (образующего внутренний объем). Когда полипропиленовую смолу нагревают до плавления (~ 180–230 ℃) и впрыскивают под высоким давлением в закрытую форму, расплавленный пластик заполняет каждый угол, включая углубления для ручек и выступы для штабелирования. После короткой фазы охлаждения (обычный цикл 25–40 секунд для полипропиленовой коробки объемом 50 л) пластик затвердевает, форма открывается и готовый ящик для хранения выбрасывается.
Этот процесс — литье под давлением — является отраслевым стандартом высокоэффективного и повторяемого производства бытовых контейнеров со стабильными размерами. Хорошо изготовленная форма для ящиков для хранения от ZHONGYUE MOLD может производить от 300 000 до 1 000 000+ снимков с постоянной толщиной стенок, четкостью острых углов и чистой отделкой линии разъема.
Прочная форма для ящика для хранения объемом 50 л должна выдерживать высокую силу зажима (обычно машины 650–1200 T) и повторяющиеся термоциклические воздействия. Наши формы изготавливаются из:

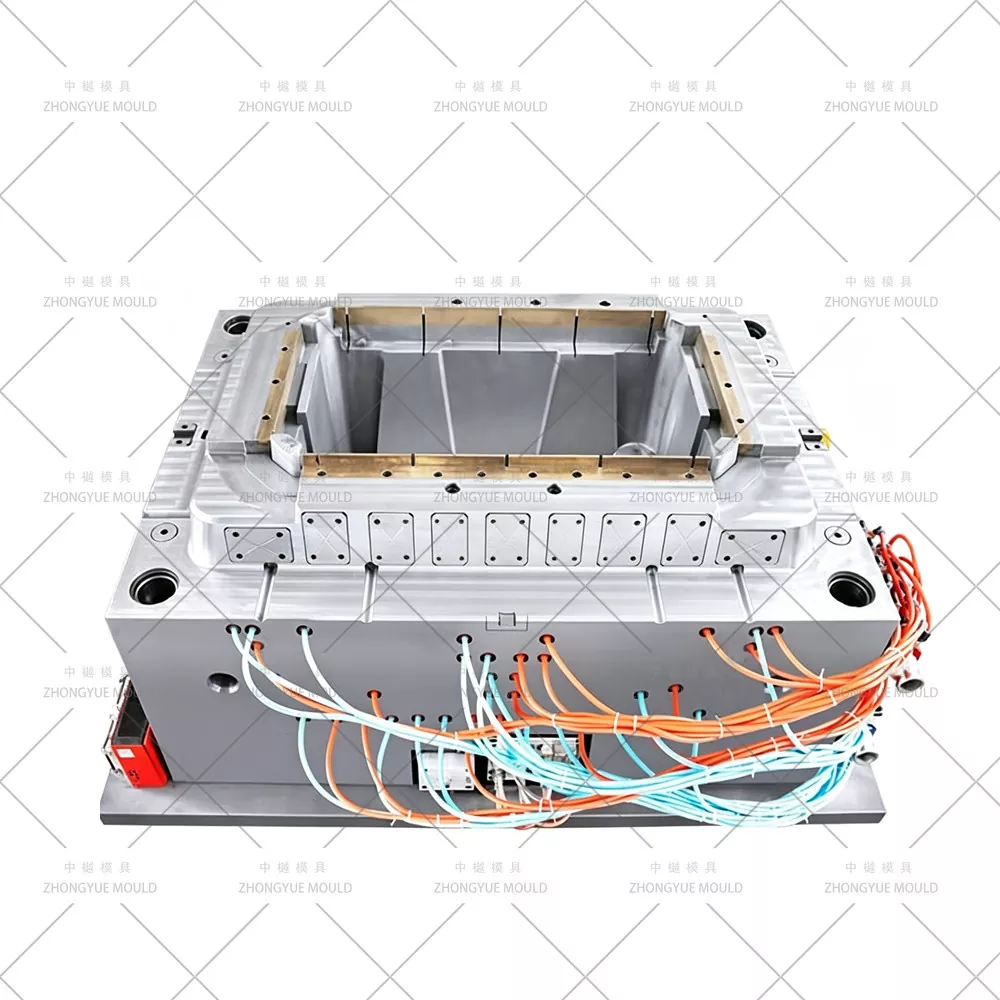

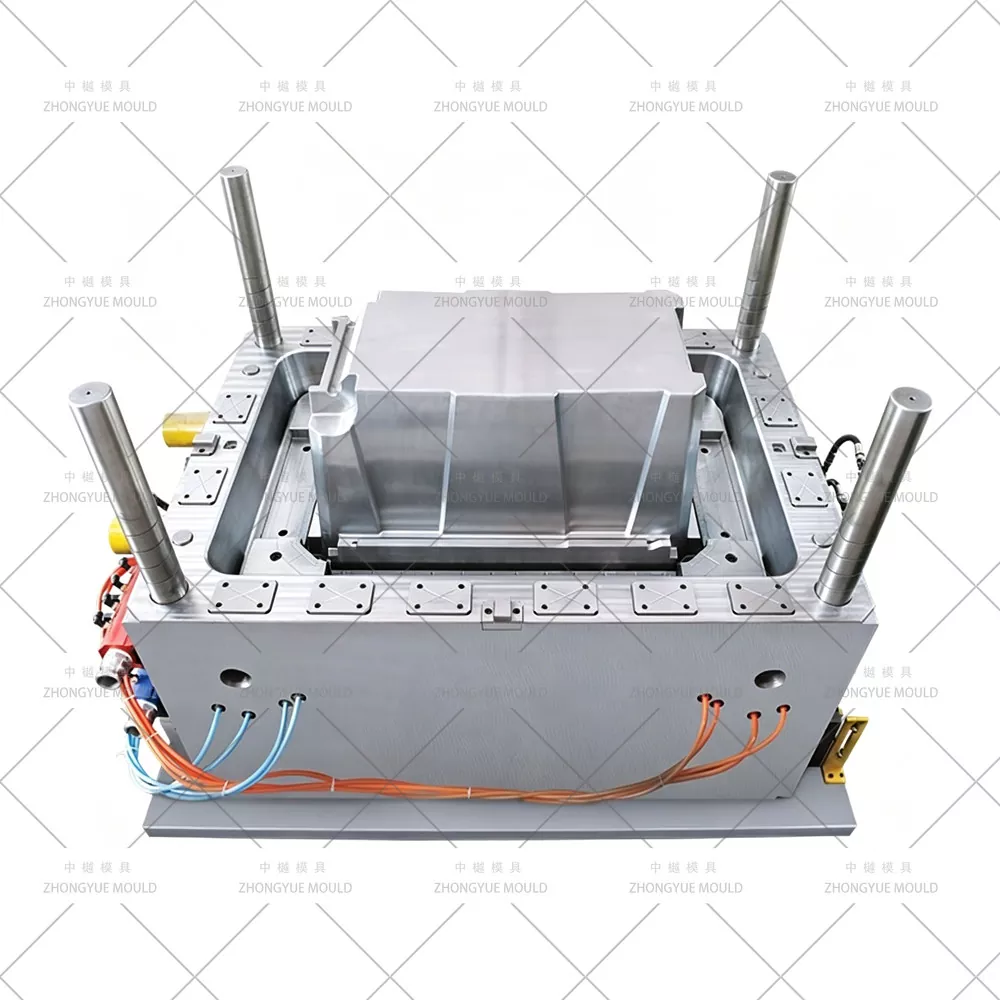

Высококачественная пресс-форма — полость и сердечник стандарта P20 (предварительно затвердевший HRC 28–33), с возможностью повышения до 718H (HRC 33–38) или 2738HH для увеличения срока службы и лучшего сохранения полировки/текстуры.
Точно обработанные размеры полости — усадка ПП ~1,2–1,8% точно компенсируется; длина/ширина коробки ±0,2 мм, плоскостность кромки штабелирования ±0,3 мм, что обеспечивает идеальное прилегание крышки и возможность штабелирования между партиями.
Эффективная перегородка + система охлаждения BeCu — центральная перегородка диаметром 10–12 мм через сердечник + вставка BeCu (MOLDMAX™/Ampcoloy) в радиусах нижних углов, где утолщается стенка — изолирует входное и выходное давление ΔT ≤ 3–4 ℃, сокращает цикл и уменьшает коробление.
Гладкая внутренняя поверхность и контролируемая внешняя текстура — сердцевина отполирована до SPI B1/B2 (легко снимается, гладкая внутренняя часть коробки); Полость: стандартный сатин SPI B1 или светлая кожа VDI 27–30 по запросу клиента.
Износостойкие направляющие/вставки (если ручки имеют подрез) — азотированные угловые направляющие H13(2344 ESR) или свободная вставка для выемки боковой ручки; проверил на помехи в 3D сборке.
Конструкция с глубокой вентиляцией — вентиляционные отверстия на линии разъема 0,01–0,015 мм + вентиляционные штифты в зоне последнего заполнения для предотвращения прожога / короткого замыкания при вытяжке на глубину 300–400 мм.
|
Тип пресс-формы |
Описание/Применение |
|
Форма для ящика для хранения с одной камерой объемом 50 л (стандартная) |
Одна коробка на порцию — лучше всего подходит для большого контейнера емкостью 50 л; оптимальное охлаждение и контроль качества; Стандартная полость 1×1 для корпуса |
|
Многоместная форма для крышки (2×1/2×2/4×1) |
Соответствующая крышка отформована отдельно — более короткий цикл (10–18 с) → 2 или 4 полости для баланса с выходной мощностью корпуса |
|
Штабелируемая форма для хранения с усиленными углами |
Дополнительные ребра из DFM для предотвращения деформации ствола; вентилируемая сердцевина; часто указывается с отдельной формой крышки |
|
Ящик для хранения + форма для вставки разделителя (дополнительный отдельный инструмент) |
Внутренняя перегородка/передвижная перегородка — простая выдвижная, опционально 1х1 или 2 ячейки; НЕ семейный с основной коробкой |
|
Версия со складной/складной ручкой (если применимо) |
Боковая ручка с подрезом → мини-угловая направляющая или свободная вставка; та же основа формы с небольшой модификацией |
Стабильность продукта = удовлетворенность клиентов — каждая коробка емкостью 50 л укладывается заподлицо, крышка сидит прямо, размеры повторяются от партии к партии.
Прочность и структурная целостность — правильное распределение толщины стенок (2,0–3,0 мм) и угловое усиление, выполненное из DFM → коробки выдерживают большие нагрузки, не вздуваясь и не растрескиваясь.
Более короткий цикл и меньше отходов — локализованное охлаждение BeCu + сбалансированная перегородка → сокращение времени охлаждения (обычно 25–40 с), меньшее количество бракованных изделий, более низкая себестоимость единицы продукции.
Гибкость дизайна — на форме можно разместить тисненый логотип, дополнительную зону со светлой текстурой VDI или глянцевую зону (вставка S136), встроенную выемку для ручки, область для маркировки, смену цвета MB с помощью одной и той же формы.
Гарантированная совместимость крышки и коробки — перед резкой стали мы проверяем зазор между крышкой и седлом (0,2–0,4 мм), используя чертежи корпуса и крышки.
|
Сегмент рынка |
Использование и рассмотрение плесени |
|
Домашнее хозяйство/домашняя организация |
Одежда, игрушки, сезонные вещи — коробка должна быть легкой, но жесткой, с закругленными краями для безопасности; дополнительная прозрачная крышка (отлитая из PS/ABS — сеп-форма) |
|
Офисное и архивное хранение |
Документы, канцелярские товары — единые внешние размеры для размещения на полках; плоский верх для штабелирования папок |
|
Склад/Легкая промышленность |
Детали, фурнитура, сырье — более толстые стенки (2,5–3,0 мм) и усиленные углы; иногда тиснение логотипа/серийного номера |
|
Розничная торговля/частная торговая марка |
Внешний вид имеет значение — гладкий сатин или легкая текстура VDI, возможность выбора цвета MB, сменная вставка с тисненым логотипом бренда. |
Выбор партнера по производству литьевых форм имеет решающее значение. ZHONGYUE MOLD имеет более чем 15-летний опыт работы с формами для бытовых товаров — ящиками для хранения (5–120 л), ящиками, стульями, пылесборниками, цветочными горшками — с собственными CAD/CAM/CAE (UG NX, Pro/E, SolidWorks, Moldflow), полноразмерными ЧПУ и электроэрозионными станками, а также опытом экспорта в Европу, Северную и Южную Америку, Юго-Восточную Азию, Ближний Восток.
Мы не просто «изготавливаем форму» — мы просматриваем чертеж вашей детали, проводим анализ охлаждения/деформации с помощью DFM и Moldflow, предлагаем улучшения в толщине стенок/ворот/выброса и приступаем к резке стали только после вашего одобрения. Каждая пресс-форма поставляется с пробным видео T1, образцами деталей + отчетом CMM, руководством по эксплуатации и списком запасных частей.

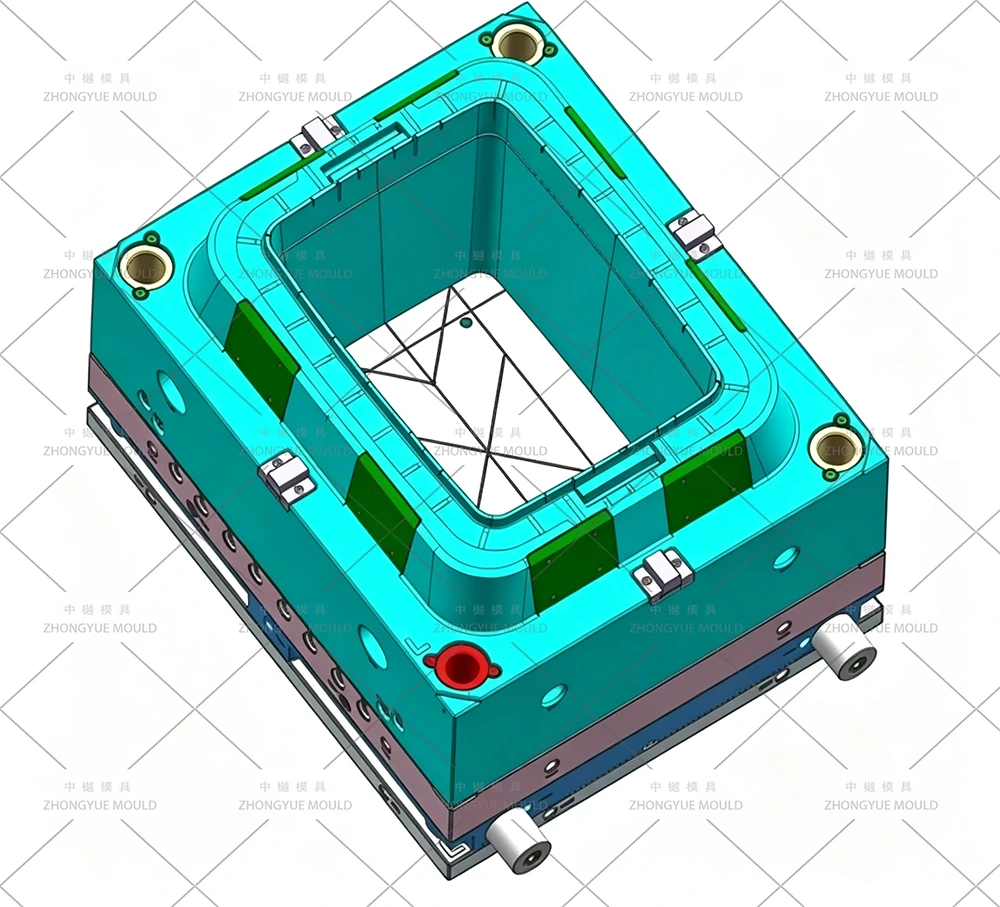

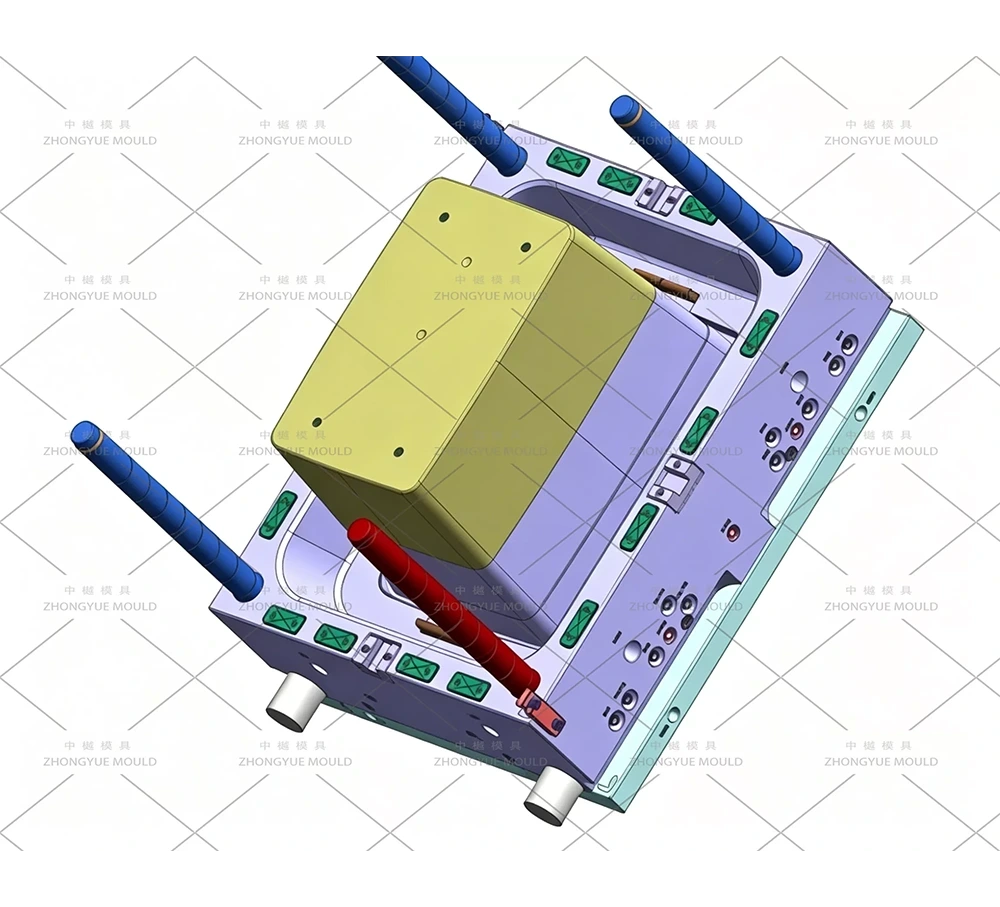

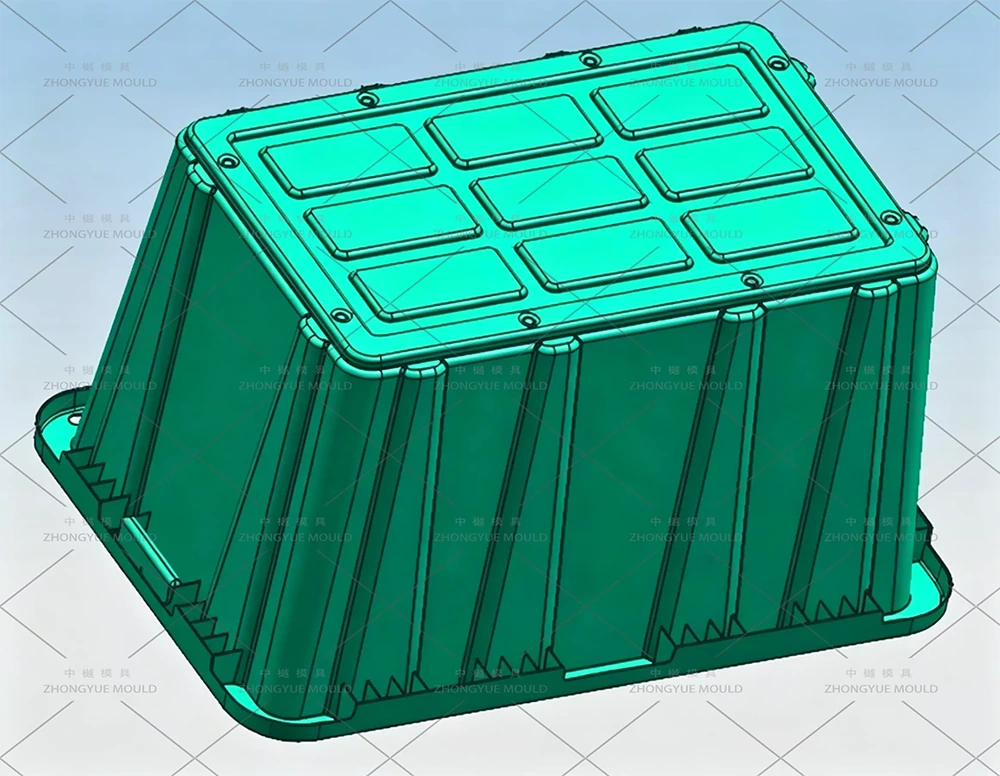

3D-проектирование изделий и пресс-форм (этап DFM) — получите 2D/3D (STP/IGS/X_T); проанализировать толщину стенки (2,0–3,0 мм), угол уклона (≥1,5° для гладкой поверхности / +0,5° для светлозернистой поверхности), расположение затвора (подводная лодка на верхнем внутреннем фланце), схему охлаждения (центральная перегородка + спецификация BeCu) и зазор в крышке. Предоставьте отчет DFM и предложения по улучшению — бесплатно.
Подтверждение материала и стали — P20 (стандартно) или 718H/2738HH за объем; пресс-форма LKM/DME/HASCO; горячий канал (YUDO/SYNVENTIVE) или холодный дополнительный вентиль по желанию.

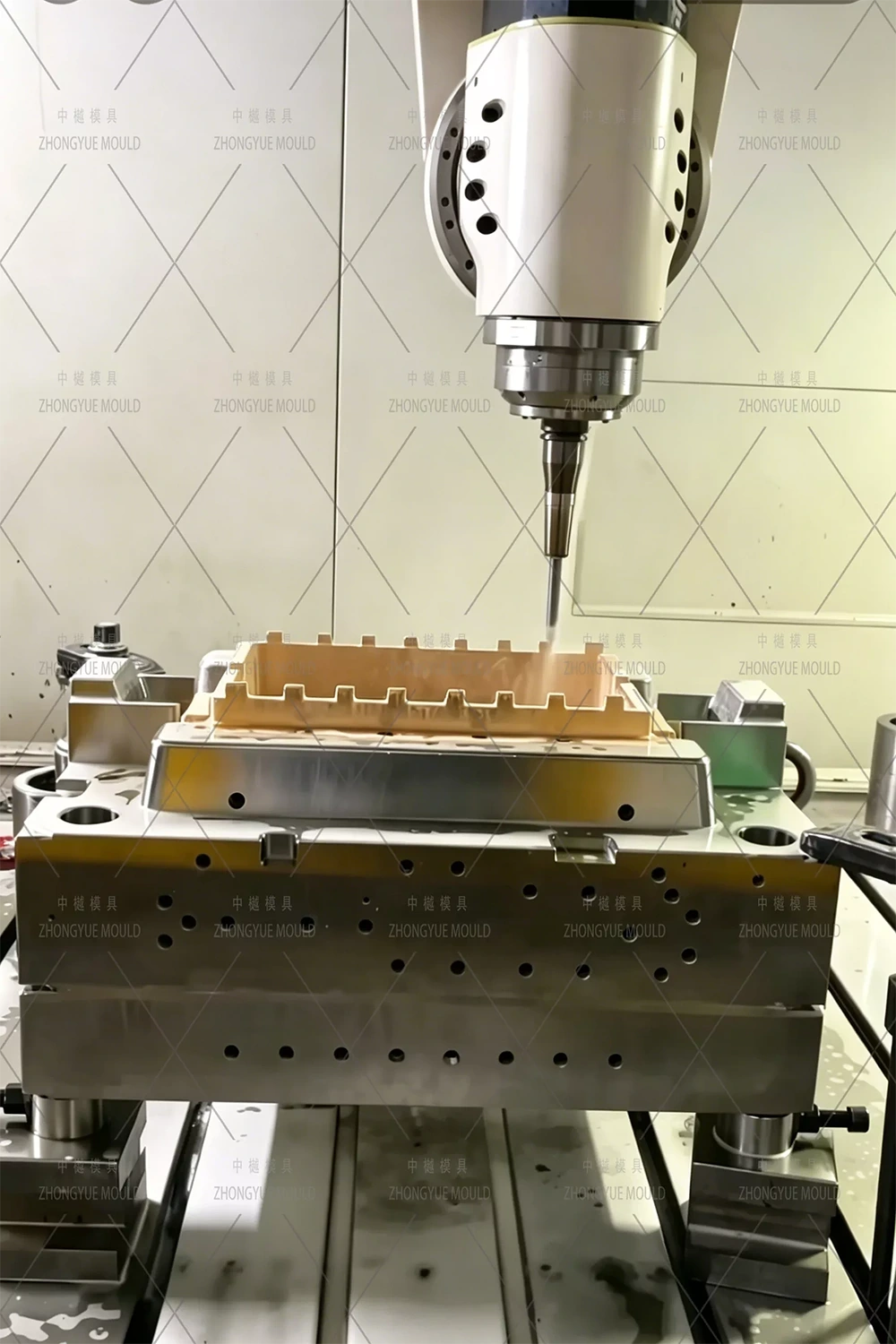

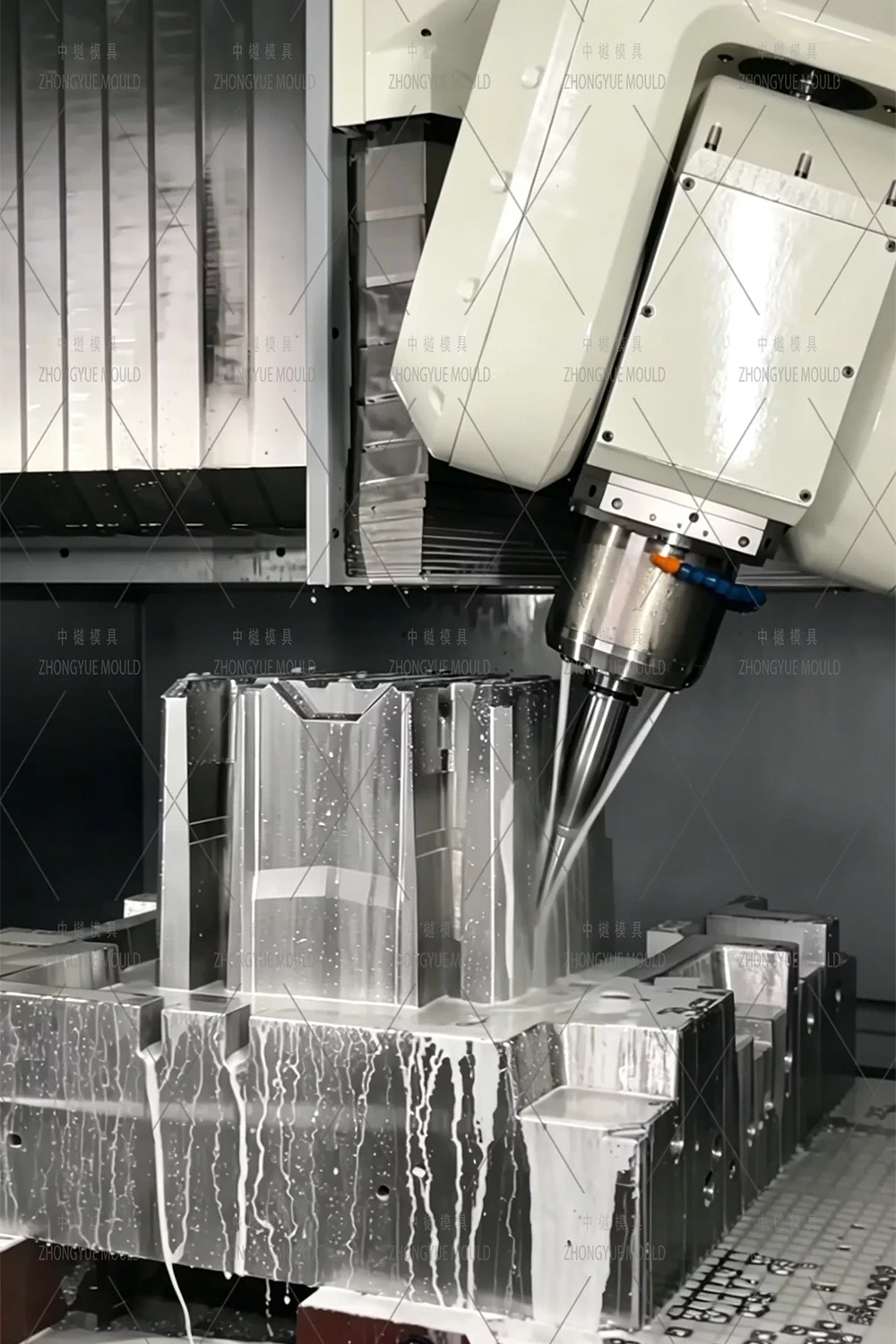

Прецизионная обработка — высокоскоростная черновая/чистовая обработка полости и керна на станке с ЧПУ, глубокое сверление для охлаждающей перегородки, азотирование и ручная установка направляющих H13, установка пластин BeCu и проверка термоконтакта, полировка SPI B1/B2 или световое травление VDI.

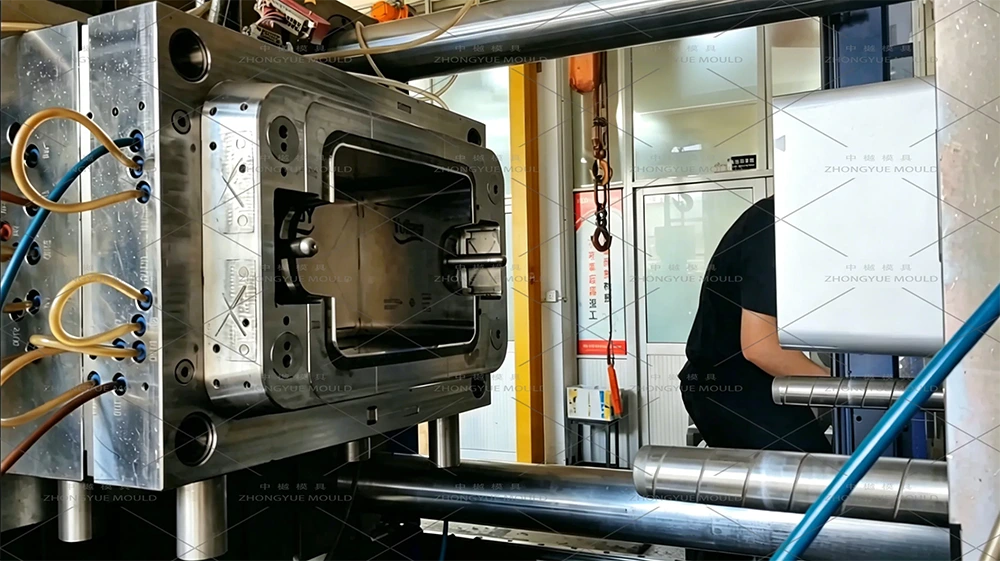

Сборка, испытание и исправление T1 — запуск на собственном станке, проверка овальности/плоскостности, сканирование толщины стенки, прилегание крышки к седлу (при наличии образца крышки), предоставление пробного видео + образцы + отчет о размерах. При необходимости выполните точную настройку.
Окончательная упаковка и отгрузка — Прочный деревянный ящик, не подвергаемый фумигации; руководство по формованию; запасные части (выбрасыватели, водяные форсунки, литники, пружины затвора); сертификаты на сталь и документы на термообработку.
Послепродажная поддержка — гарантия 1 год (техногенные повреждения), бесплатные запасные части, удаленное техническое руководство по перерезке дефлекторов/регулировке выброса.
Богатый опыт использования домашних форм — ящики для хранения объемом 5–120 л, ящики, стулья, пылесборники, корзины из ротанга, изготовленные собственными силами.
Собственный DFM и анализ охлаждения/деформации в пресс-форме — толщина стенки, расположение BeCu, зазор между крышкой и корпусом проверяется перед резкой стали.
Охлаждение BeCu + опыт работы с центральной перегородкой — более быстрый цикл, меньше короблений, более длительный срок службы пресс-формы
Строгий контроль качества и прозрачный прогресс — еженедельные фотографии обработки, проверка КИМ, утверждение образца Т1 (проверка прилегания крышки) перед отправкой
Опыт экспорта — формы поставляются в Европу, Северную Америку, Южную Америку, Юго-Восточную Азию, на Ближний Восток.
Гарантия на пресс-форму 1 год + поставка запасных частей (выталкивающие штифты, вставка BeCu, скользящие пружины)
Вопрос: Вы также делаете подходящую форму для крышки?
А: Да. Мы указываем корпус коробки объемом 50 л как форму 1×1, а крышку как форму с 2 или 4 полостями (более короткий цикл), чтобы сбалансировать ежедневную производительность. Крышка может быть изготовлена из полипропилена (непрозрачного/цветного) или прозрачного полистирола/АБС (отдельная цена).
Вопрос: Какую сталь вы порекомендуете для программы выстрелов на 300–500 тыс.?
О: P20 (HRC 28–33) экономически эффективен при количестве более 300 тыс. выстрелов. Для выстрелов 500 тыс.–1M или лучшего удержания поверхности с легким зерном VDI мы рекомендуем 718H (HRC 33–38) или 2738HH.
Вопрос: Ворота подводной лодки или горячий канал?
A: По умолчанию используется холодная дополнительная заслонка на внутреннем верхнем фланце (скрытый выступ, автоматическое разделение) — просто и надежно. Горячий литник (YUDO/SYNVENTIVE с 1 открытым наконечником) является дополнительной опцией для крупносерийных тиражей во избежание брака литника.
Вопрос: Можете ли вы добавить логотип или текстуру?
О: Да — логотип через сменную вставку (легкая замена на частную торговую марку); Светлая кожа VDI 27–30 с эффектом электроэрозионной обработки + кислотное травление внешней полости; внутренняя часть остается сатиновой полировкой SPI B1.
Вопрос: Что вам нужно для предложения?
A: 2D-чертеж (PDF/DWG) + 3D-модель (STP/IGS/X_T) ИЛИ четкие фотографии с размерами (Д×Ш×В, толщина стенки, вес, вместимость), годовым объемом, предпочтительным количеством полостей для крышки (2×1 и т. д.) и материалом (ПП MFR/УФ да/нет). Если вам также нужна форма для крышки, поделитесь эскизом/размерами крышки или подтвердите «тот же периметр, что и верхняя часть корпуса».
Отправьте 2D-чертеж коробки для хранения объемом 50 л + 3D-модель (или образцы фотографий с подробными размерами) и требования к проекту. Сообщите нам, если вам также нужна соответствующая форма для крышки. Компания ZHONGYUE MOLD предоставит бесплатный отчет DFM + сводку по охлаждению/деформированию Moldflow + официальное ценовое предложение в течение 24–48 рабочих часов.
Свяжитесь с нами сейчас, чтобы начать проект литья под давлением пластикового контейнера для хранения / организационного ящика емкостью 50 л!
