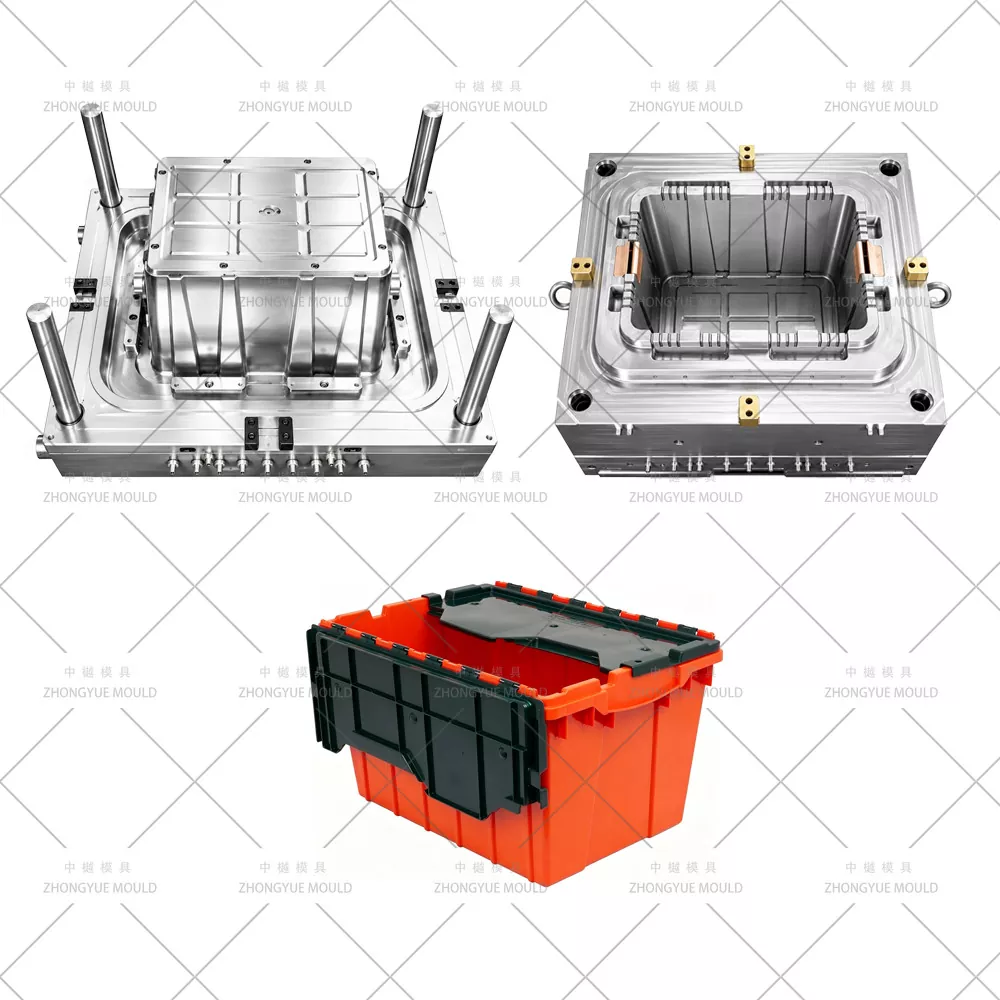

Штабелируемая коробка для вложений с прикрепленной крышкой

Штабелируемый ящик для хранения с прикрепленной крышкой - Контейнер с прикрепленной крышкой европейского размера / Производитель пресс-форм для литья вложенной сумки

Компания ZHONGYUE MOLD является профессиональным китайским производителем литьевых форм, поставляющим штабелируемые коробки с прикрепленными крышками / цельные полипропиленовые нескладные сумки со встроенными шарнирными крышками (евроконтейнеры с прикрепленной крышкой, 21 л / 46 л / 56 л / 67 л - размеры основания 400 × 300 мм и 600 × 400 мм) глобальным поставщикам логистических услуг, фармацевтическим дистрибьюторам, центры выполнения электронной коммерции и складские операторы 3PL.

В отличие от ящика для хранения с отдельным корпусом + съемная крышка, это изделие отливается за ОДИН кадр как единая пластиковая деталь: корпус ящика, крышка (одностворчатая или двухстворчатая «крокодиловая» крышка) и соединяющая их тонкая цельная полипропиленовая «живая» петля (перемычка 0,25–0,4 мм). Боковые стенки имеют сужающуюся конусность (1,5–3° с каждой стороны), поэтому пустые сумки укладываются глубоко — высота вложения 75–90 мм по сравнению с полной высотой 220–365 мм, что позволяет экономить 60–75% пустого возвратного объема. Многие версии включают в себя пломбирующие проушины для защиты от несанкционированного доступа, 4-сторонние держатели этикеток и эргономичные ручки.

Наши формы представляют собой однополые (1×1), производящие вместе корпус+крышку+петлю (указана дополнительная отдельная форма для запасной крышки с двумя полостями), с охлаждением вставки BeCu в зоне шарнира (умеренный поток для сохранения пластичности полипропилена и срока службы шарниров), центральной перегородкой сердечника, скрытой подводной заслонкой на внутреннем фланце крышки и полным зазором для проверки раскроя (≥1,5 мм с каждой стороны при вложении 10 высотой) и зацеплением кромки штабелирования с крышкой коробки ниже.

От вложенных контейнеров размером 400×300 мм с прикрепленной крышкой на 21 л, евроконтейнеров с прикрепленной крышкой 46 л/56 л/67 л 600×400 мм (с плоским дном, пригодных для транспортировки на конвейере) до двухстворчатых крышек типа «крокодил» с прорезями для ремней/ремней – мы предоставляем анализ DFM и анализ охлаждения/деформации Moldflow перед резкой стали.

Технические характеристики пластиковой коробки для хранения инъекций:

Сделайте свой следующий проект по изготовлению пластиковой коробки для хранения ярче!

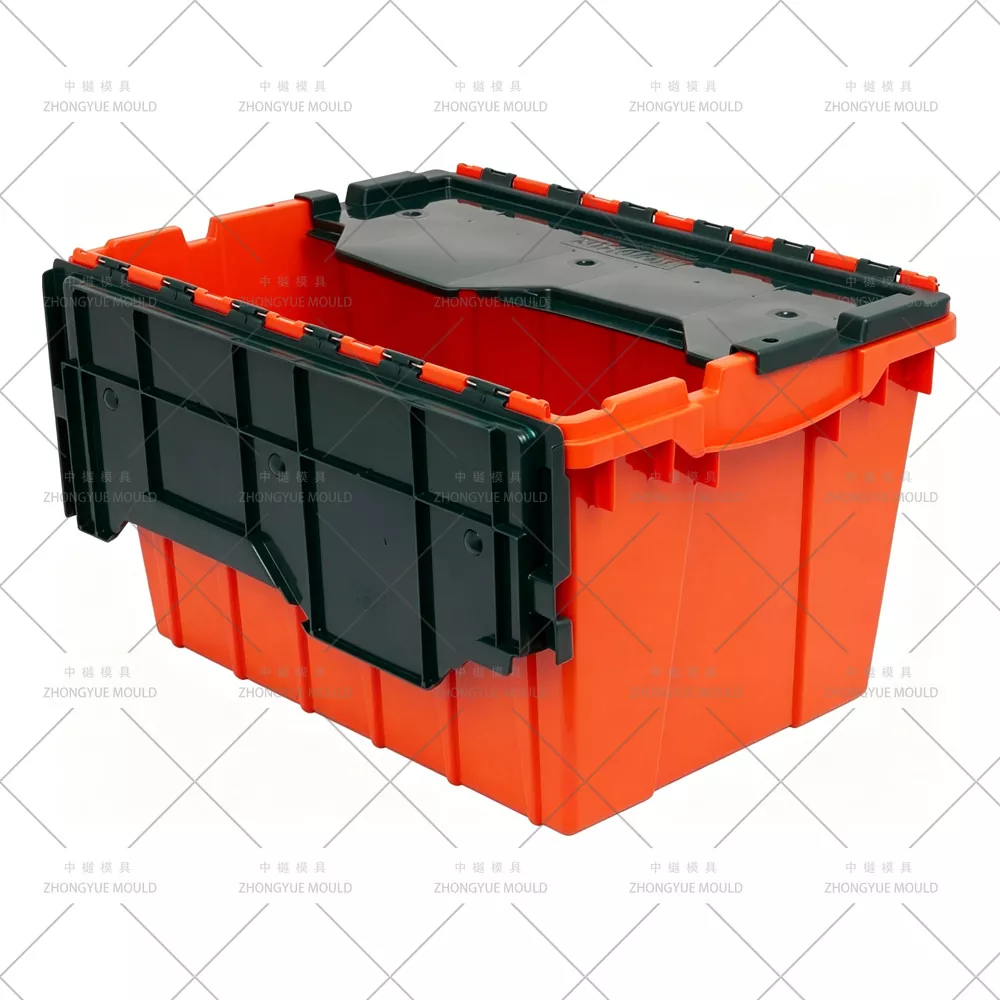

Что такое штабелируемая коробка с прикрепленной крышкой?

Штабелируемая коробка с прикрепленной крышкой (также называемая контейнером с прикрепленной крышкой).– ALC / Nest & Stack Tote) отливается методом литья под давлением из чистого полипропилена (ТРП 8–12 г/10 мин для наилучшего усталостного срока службы петель; MFR 12–18 приемлем для областей без петель) в однополой форме, которая одновременно образует коробку + крышку + цельный живой шарнир.

Ключевые идентификаторы по сравнению с предыдущими статьями:

Вложенный конус— боковые стенки сужены внутри и снаружи (1,5–3°/сторона); пустые коробки задвигаются одна в другую; высота вложения обычно 75–90 мм (диапазон 21–67 л).

Прикрепленный / встроенный шарнир— утонченное полотно ПП (0,25–0,4 мм), полированное и закругленное; выдерживает более 50 000 циклов открытия/закрытия без образования белых трещин под напряжением при использовании правильного MFR PP и профиля температуры пресс-формы.

Совместимость с евроследом— 600×400 мм (46–67 л) или 400×300 мм (21 л) для штабелирования на поддоны ЕС (1200×800 мм вмещает 2×3 гнезда); плоское основание для перемещения конвейера/ленты.

Люверсы с защитой от несанкционированного доступа + держатели этикеток— литые отверстия для одноразовых пломб и утопленных с 4-х сторон табличек с этикетками.

Одиночная съемка пресс-формы = Корпус + Крышка + Шарнир— нет крышки, которую можно потерять; В качестве опции предлагается отдельная форма для запасной крышки.

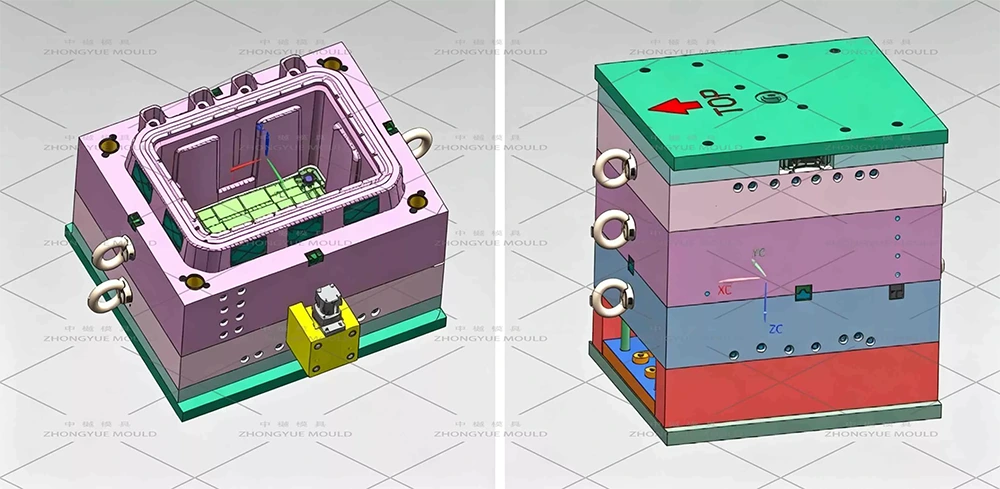

Ключевые моменты проектирования пресс-форм (версия Nesting ALC)

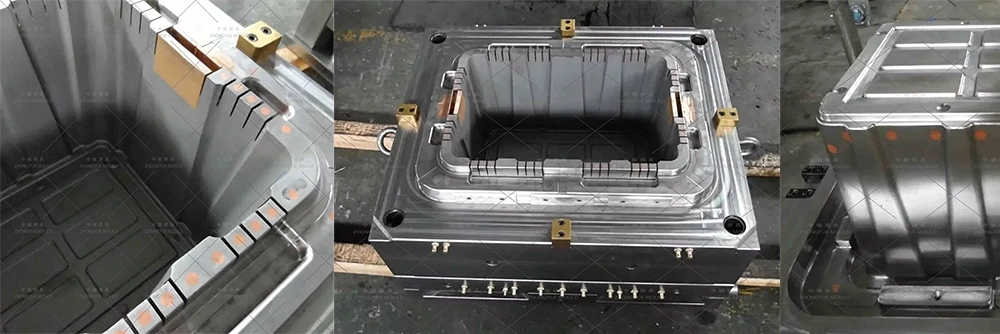

Интегральная «живая» шарнирная зона — утончение стенки и умеренное охлаждение BeCu

Полость петли локально утонена до 0,25–0,4 мм (типично 0,3 мм для ПП MFR 8–12) с радиусом сглаживания R0,15–0,25 мм с обеих сторон, зеркальная/сатиновая полировка (SPI A2/B1). Вставка BeCu в шарнирной зоне работает при температуре ΔT 5–6 ℃ (не переохлаждается!), чтобы сохранить молекулярную ориентацию ПП и устойчивость к складыванию (более 50 тыс. циклов). Переохлаждение → шарнир хрупкий; недостаточное охлаждение → раковина на крышке/коробке возле петли.

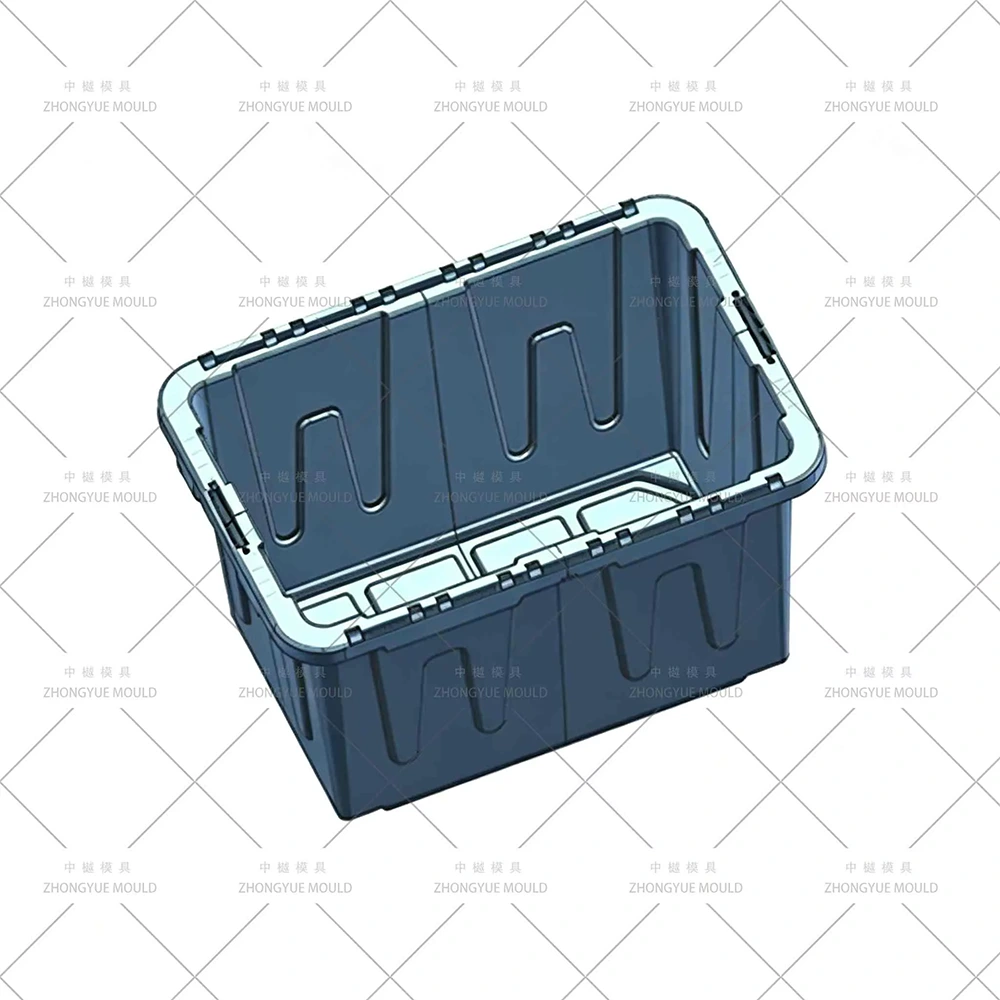

Вложенный конус& Interference DFM — 3D-моделирование стека Nesting

Уклон боковой стенки 1,5–3°/сторона (внутренний и внешний диаметр одинаковые, чтобы толщина стенки оставалась постоянной при сборке). Мы моделируем 10–12 вложенных друг в друга пустых контейнеров в 3D, чтобы проверить минимальный зазор ≥1,5 мм (рекомендуемый 2 мм) между вложенными стенками и выступами основания (ребрами, выступами штабеля). Цель: высота вложения ≤80 мм (серия 600×400) или ≤75 мм (серия 400×300).

Крышка «крокодил» (с двумя клапанами) или с одним клапаном

Крышки с двойными клапанами («крокодил») сцепляются в центре и зацепляются за верхнюю кромку коробки; требуются детали ребра центрального пробора и иногда небольшая свободная вставка для профиля защелки с подрезом — проверено при 3D-сборке. Версия с одним клапаном проще, форма такая же.

Укладка губ для помолвки DFM

Верхний фланец имеет утопленный выступ для штабелирования, который при полной стопке фиксирует верхнюю часть крышки коробки внизу. Мы проверяем плоскостность стопорной кромки ±0,3 мм и размер выемки в верхней части крышки по сравнению с размером коробки под ободом в DFM.

Скрытая дополнительная заслонка на внутреннем фланце крышки/внутреннем фланце верхней части коробки

Ножницы для подводных ворот диаметром 1,2–1,8 мм на внутренней невидимой стороне; НИКОГДА не открывайте ворота через перемычку петли (приводит к плохой ориентации и ожогам). Вестидж одет вровень; на внешних гранях нет видимых отметок ворот.

Охлаждение — центральная перегородка + шарнир BeCu + нижний радиус BeCu

Сердечник: перегородка Ø10–12 мм; Радиус дна полости: вставка BeCu; Шарнирная зона: вставка BeCu с умеренным потоком воды. 2–3 изолированные цепи; ΔT вход-выход ≤4℃ (сердцевина), 5–6℃ (допустимая шарнирная зона).

Детализация тамперного отверстия и держателя этикетки

Литые сквозные отверстия (люверсы) Ø4–5 мм для пломб; утопленные таблички с этикетками размером 80×40 мм (4 стороны) с уклоном ≥2°. Никаких острых краев — радиус ≥0,5 мм для предотвращения отслаивания этикетки и порезов пальцев.

Эргономичные ручки/закрытые ручки

Сквозные отверстия большого радиуса (R3–5 мм) со скругленными краями — проверено DFM на концентрацию напряжений. Дополнительная закрытая петля ручки (добавляет небольшую подрезку — свободная вставка или неглубокая направляющая, если таковая имеется).

Применение штабелируемых коробок с прикрепленной крышкой (ALC)

Наш процесс производства и проверки (вложенная форма ALC)

Обзор раскроя DFM и усталости шарниров— Оценить толщину стенки (тип. 1,8–2,8 мм), перемычку петли 0,25–0,4 мм с радиусами, конус гнездования 1,5–3°/сторону, Ø тамперной проушины, углубление для держателя этикетки. Запустите проверку пересечения 3D-раскроя (раскладка высотой 10) и охлаждение/деформацию Moldflow. Рекомендуемый срок службы петель PP MFR 8–12. Бесплатный отчет DFM.

Подготовка стали и шарнирной зоны— Выберите P20/718H; закажите вставку BeCu (MOLDMAX™), предварительно обработанную до чистой формы; Если имеется подрез крокодиловой защелки, подготовьте мини-вставку, азотированную H13.

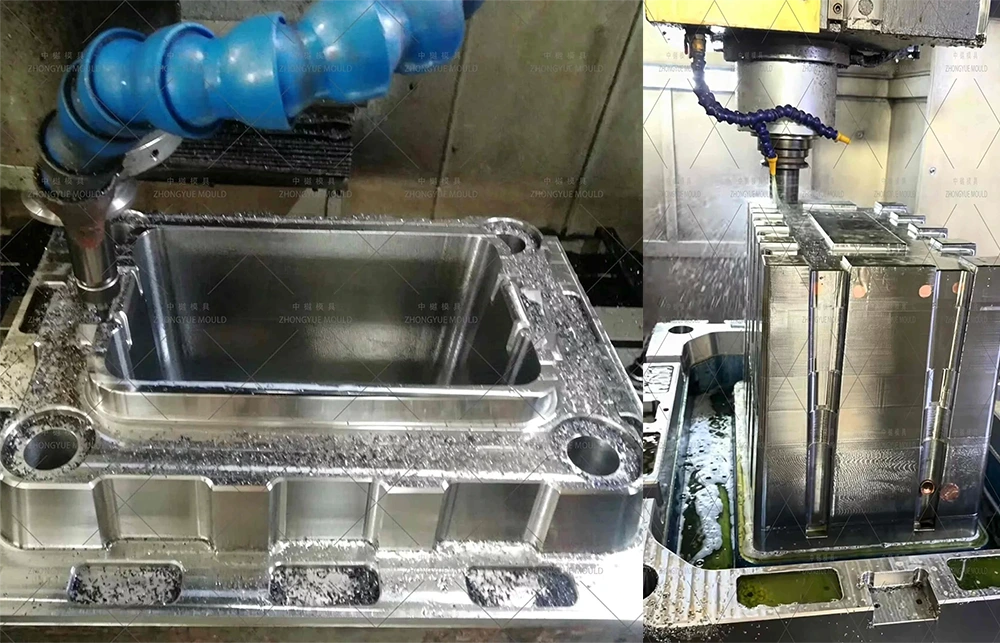

Прецизионная обработка— Высокоскоростная черновая/чистовая обработка полости и стержня на станке с ЧПУ; глубокое сверление перегородок; петлевая вставка BeCu для ручной установки с проверкой термоконтакта; полированная петля SPI A2/B1; Выемка для машинной таблички и отверстия для тамперной проушины.

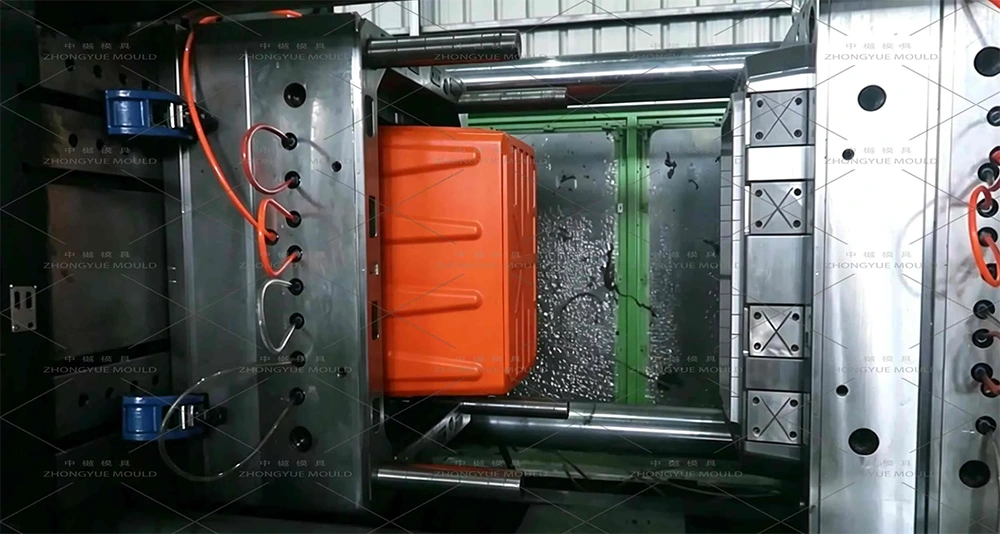

Сборка и пробная версия T1— Запуск на собственной машине с указанным ПП (MFR по вашей спецификации); изготовить полносборочный образец; выполнить испытание на складывание шарнира (ручное/механическое задание 50 000+), проверить высоту вложения (заданное значение ≤80 мм для 600×400), прилегание кромки штабелирования к образцу ниже, качество остатков ворот. Поставка пробного видео + образцы + отчет ШМ.

Исправление и окончательное утверждение— При необходимости отрегулируйте поток охлаждения/вентиляцию; поставляется в прочном кейсе, не требующем фумигации, с руководством по эксплуатации пресс-формы, запасными частями (выбрасывающие штифты, вставка BeCu доступны в качестве расходных материалов), стальными сертификатами.

Послепродажная поддержка— Гарантия 1 год (нерукотворная), бесплатные запасные части, дистанционное руководство по повторной вентиляции/замене вставки BeCu.

Почему стоит выбрать ZHONGYUE MOLD для вашей раскройной формы ALC?

Опыт изготовления пресс-форм для евроконтейнеров— 21L/46L/56L/67L 600×400 и 400×300 форм для раскроя ALC собственного производства; знаком с геометрией крышки из крокодила и с одним клапаном

Нестинтинг интерференции DFM + Консультации по усталости шарниров— Мы моделируем гнезда высотой 10 в 3D, проверяем зацепление кромок штабелирования и рекомендуем ПП MFR (8–12) и толщину шарнирной стенки для срока службы при складывании более 50 тыс.

Экспертиза шарнирных зон BeCu— Умеренное охлаждение (не переохлаждение) для сохранения пластичности ПП; термоконтакт проверен во время посадки

Строгий контроль качества и прозрачный прогресс— Еженедельные фотографии обработки, утверждение образца Т1 (проверка высоты вложенности + испытание на сгибание петель) перед отправкой

Опыт экспорта— Пресс-формы отправляются в Европу (обсуждение соответствия требованиям EN 840), Северную и Южную Америку, ЮВА, Ближний Восток.

Гарантия 1 год + сменная вставка шарнира BeCu

Часто задаваемые вопросы — Штабелируемая коробка с прикрепленной крышкой

Вопрос: Какой полипропиленовый MFR вы рекомендуете для обеспечения максимального срока службы петель?

Ответ: MFR 8–12 г/10 мин (сополимер ПП) идеально подходит для цельных петель — сохраняет устойчивость к складыванию (более 50 000 циклов без белых растрескиваний под напряжением). MFR 12–18 можно использовать, но срок службы петель уменьшается; MFR >20 не рекомендуется для шарнирной зоны.

Вопрос: Сколько места экономит вложение?

A: Типичная высота вложенности = 75–90 мм (по сравнению с полной высотой 220–365 мм) → уменьшение объема на 60–75 % в пустом состоянии. Мы проектируем и проверяем 3D-моделирование раскроя (вложенных 10–12 коробок), чтобы гарантировать зазор ≥1,5 мм (целевой 2 мм) — без заклинивания.

Вопрос: Крышка «крокодил» (с двумя клапанами) и крышка с одним клапаном — есть ли разница в форме?

A: Оба используют одну и ту же полость 1×1, образующую корпус+крышку+петлю. Крышка типа «крокодил» имеет центральное ребро, а иногда и небольшую свободную вставку или неглубокую направляющую для подреза защелки — мы включаем это в DFM. Функционально крышки из крокодиловой кожи блокируются по центру и лучше противостоят случайному открытию.

Вопрос: Можете ли вы добавить отверстия для пломбы и держатели этикеток для защиты от несанкционированного доступа?

О: Да — стандартно для большинства форм ALC: проушины диаметром 4–5 мм для одноразовых пломб и четырехсторонние утопленные таблички с этикетками (~ 80×40 мм), включенные в конструкцию полости без дополнительной оплаты (если не запрошен нестандартный размер).

Вопрос: Что вам нужно для предложения?

A: 2D-чертеж (PDF/DWG) + 3D-модель (STP/IGS/X_T) ИЛИ четкие фотографии с затемнением (Д × Ш × Полная высота, вложенная высота, объем, толщина стенки, детали шарниров, если известны). Укажите марку полипропилена, которую вы планируете использовать (MFR), годовой объем, стандарт занимаемой площади (400×300 или 600×400) и тип крышки (одностворчатая/крокодиловая).

Запросить цену на штабелируемую коробку с прикрепленной крышкой

Отправьте 2D-чертеж Nesting ALC + 3D-модель (или образцы фотографий с подробными размерами: внешние/внутренние Д×Ш×В, высота вложенности, толщина стенки, перемычка, если указано) и требования к проекту. Сообщите нам PP MFR, который вы будете использовать, и тип крышки. Компания ZHONGYUE MOLD предоставит бесплатный DFM по раскрою и интерференции + комментарий по усталости шарниров + сводку по охлаждению Moldflow + официальное предложение в течение 24–48 рабочих часов.

Свяжитесь с нами сейчас, чтобы начать проект литьевой формы для вложенного контейнера с прикрепленной крышкой европейского размера или штабелируемой сумки-тоут!
