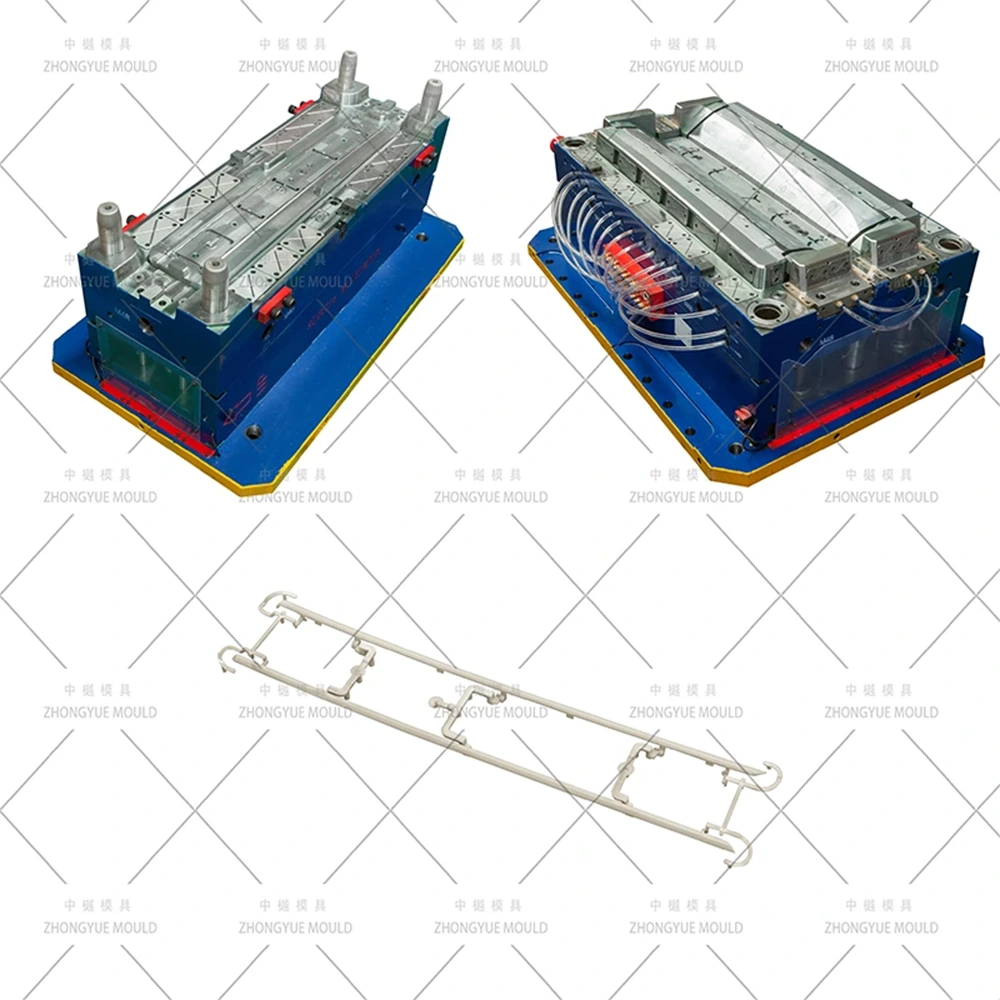

Автомобильная внутренняя и внешняя отделка, такая как отделка стоек A/B/C, молдинги окон, накладки дверных ремней и накладки на пороги, не только определяют визуальное качество автомобиля, но также напрямую влияют на герметичность кузова и точность сборки. Поскольку эти детали обычно длинные, тонкостенные и имеют сложные зажимные выступы или монтажные выступы на задней стороне, обычное литье под давлением очень склонно к деформации, изгибам и видимым вмятинам. Поэтому, используя высокоточныйПресс-форма для автомобильной отделкиявляется фундаментальной основой для обеспечения стабильности размеров и сокращения времени производственного цикла.
Ниже приведены основные технические характеристики пресс-форм для автомобильной отделки, производимых компаниейТайчжоу Zhongyue Mold Co., Ltd., организованный для быстрого ознакомления с закупками:
| Параметр/элемент | Технические характеристики и опции |
| Название формы | Пресс-форма для автомобильной отделки / литья под давлением (форма для автомобильной отделки) |
| Полость Сталь | 718H (HRC 33–38) или 2738HH для текстурирования; S136 (HRC 48–52) для зеркального хрома |
| Основная сталь | 718H, P20 или H13 (азотированный) |
| Слайды и подъемники | Азотированная инструментальная сталь H13 или SKD61. |
| Стандарт основания пресс-формы | LKM, DME, HASCO или стандарт собственной разработки (вес: 0,8–3,5 т) |
| Конфигурация полости | 1×1 (одна полость), 1+1 (симметричная пара левая/правая), 2+2 или 4 полости |
| Система бегунков | Сбалансированный холодный канал (Y-образная ветвь) или горячий канал (открытая система YUDO/Synventive) |
| Тип ворот | Скрытые ворота подводной лодки (скрытые), веерные ворота или прямые ворота Hot Drop на задней стороне. |
| Система выброса | Выталкивающие штифты + небольшие угловые подъемники + мини-гидравлические ползунковые механизмы |
| Поверхностная обработка | Cavity VDI 27–36 матовая кожа с текстурой MT; S136 SPI A1/A2 полироль для зеркал |
| Формовочные полимеры | ПП-Т20 (наполненный тальком), АБС, ПК+АБС, ТПО (внешний вид черный), АБС с покрытием |
| Программное обеспечение для проектирования | UG NX, CATIA, SolidWorks, Autodesk Moldflow Insight |
| Профиль допуска | Общие сведения: ±0,05 мм; Шаг зажима: ±0,1 мм; Прогиб: ≤0,3–0,5 мм на длину 500 мм. |
| Срок изготовления | 30–50 дней (от утверждения конструкции 3D-формы до пробных образцов Т1) |
Чтобы устранить естественные геометрические уязвимости длинных и тонких деталей автомобильной отделки, необходимо принять конкретные меры по структурному проектированию:
• Симметричные схемы с несколькими полостями: Большинство автомобильных обшивок представляют собой симметричные левую и правую части (например, передние стойки со стороны водителя и пассажира). Использование схемы расположения полостей 1+1 в сочетании со сбалансированным холодным Y-образным ответвлением или желобом с горячим падением обеспечивает одинаковое время заполнения и равномерное давление впрыска в обеих полостях.
• Скрытые ворота подводной лодки:Чтобы гарантировать безупречный внешний вид (А-поверхность) без остатков литников, в форме используются подводные или скрытые литники. Они спроектированы на внутреннем фланце или задних ребрах конструкции и предназначены для автоматического самосдвига при отделении формы.
• Усовершенствованные механизмы подъема и скольжения:Детали отделки содержат десятки структурных выступов с защелкивающимися зажимами на задней стороне. Пресс-форма включает в себя мини-угловые подъемники и гидравлические направляющие, изготовленные из азотированной стали H13, которые позволяют плавно очищать сложные подрезы, не оставляя следов сопротивления или деформации детали.
• Точная компенсация усадки:Такие материалы, как полипропилен с 20% талька (ПП-Т20), демонстрируют изменения направленной усадки (~0,8–1,3% в направлении потока и ~1,0–1,5% в поперечном направлении). Размеры полости формы при проектировании масштабируются неравномерно, чтобы предотвратить долговременный продольный изгиб.
• Зональные контуры охлаждения:Несбалансированное охлаждение приводит к серьезному короблению тонких деталей. Форма имеет глубокие независимые каналы охлаждения (∅6–10 мм) по длине полости, дополненные вставками из бериллиевой меди (BeCu) возле толстых монтажных выступов для ускорения отвода тепла.
Автомобильная отделкатребуют специальных пластиковых смол и соответствующей обработки поверхности стальной формы в зависимости от их местоположения и эстетической функции:
• Внутренние компоненты с матовой текстурой:Такие детали, как отделка стоек A/B/C и накладки на пороги, требуют слабого глянца и устойчивости к царапинам. Обычно они изготавливаются из ПП-Т20 или АБС-пластика. Для полости формы выбирается предварительно закаленная сталь 718H или 2738HH, которая оптимально реагирует на химическое кислотное травление или лазерное текстурирование, обеспечивая текстуру кожи 27–36 по VDI. Углы уклона должны быть широко открыты (минимум 1,5° для класса VDI), чтобы избежать задиров во время выброса.
• Внешние глянцевые и хромированные детали:В таких деталях, как окантовка окон или элементы решетки радиатора, используется TPO, PC+ABS или ABS с покрытием. Для них требуются полости из закаленной нержавеющей стали S136, отполированные вручную до зеркального блеска SPI A1/A2. Любые микроскопические пустоты в стали увеличиваются после гальванопокрытия, что делает необходимость обеспечения высочайшей чистоты стали и специальной полировки в чистых помещениях.
Прежде чем разрезать любой блок инструментальной стали, проводится цифровая проверка, чтобы свести к минимуму ошибки проектирования и инженерные изменения на поздней стадии:
Обзор DFM (Проектирование для технологичности)
На этом этапе оценивается постоянство толщины стенки (оптимально в пределах 2,0–3,0 мм для автоматической обрезки), доступность уклона, расположение линии разъема и зазоры при ходе подъемника, чтобы заранее предотвратить потенциальные утопления или короткие удары.
Анализ моделирования Moldflow
1. Имитирует распространение фронта расплава, чтобы определить наилучшее расположение затвора, перемещая воздушные ловушки и линии сварки к скрытым задним фланцам.
2. Рассчитывает необходимое усилие зажима для устранения заусенцев в линии разъема при длительных впрысках под высоким давлением.
3. Проводит анализ объемной усадки и прогиба для прогнозирования тенденций изгиба, что позволяет проектировщикам применять корректировки противодеформации непосредственно к геометрии формы.
Наш производственный объем охватывает полный технический диапазон основных автомобильных профилей внутренней и внешней отделки:
| Тип компонента | Общие субстраты | Основное внимание при проектировании пресс-форм |
| Украшение стойки A/B/C | ПП-Т20, АБС | расположение резонаторов 1+1 л/прав; равномерная матовая текстура кожи VDI; сложные подъемники с зажимом; скрытые подворотни. |
| Отделка оконной окантовки | Внешний вид TPO, хром ABS | Полостные блоки S136; сверхточный контроль линии разъема для предотвращения заусенцев; износостойкая сталь для составов ТПО. |
| Потертость / ударная пластина | ПП+ЭПДМ, АБС | Гравировка износостойкой текстуры; сбалансированное охлаждение для перехода от толстого ребра к тонкому; Конфигурации с 1+1 или 2 полостями. |
| Решетка Яркие Акценты | Покрытие-класс ABS | Полка для зеркальной полировки SPI A1; беговые дорожки без колебаний; минимальные выносные линии; однокамерные установки. |
| Рейлинг на крыше/обшивка лобового стекла | ТПО, ПП+ЭПДМ-Т20 | Тонкая тонкая полоска стабилизации; несколько зон охлаждения для предотвращения изгиба; точное выравнивание для идеального соответствия зазорам кузова. |
Основанная в 2015 году,Тайчжоу Zhongyue Mold Co., Ltd.— высокотехнологичный китайский производитель и поставщик литьевых форм, расположенный в Хуанъяне, Тайчжоу, провинция Чжэцзян, широко известном как «Китайский город пресс-форм». Наше современное производство занимает площадь более 10 000 квадратных метров.
Руководствуясь нашей основной философией «Качество создает будущее, фокус создает профессионализм», Zhongyue предлагает комплексные комплексные решения, включая проектирование и производство пластиковых форм, поддержку разработки продукции и литье под давлением для массового производства. У нас очень стабильный инженерный отдел, в котором более 70% наших основных технических специалистов имеют более чем 10-летний опыт работы в отрасли. Компания имеет сертификат управления качеством ISO 9001 и управляет высокоскоростными обрабатывающими центрами с ЧПУ, прецизионными электроэрозионными станками и координатно-измерительными машинами (КИМ), чтобы соответствовать строгим стандартам экспортной оснастки международных поставщиков автозапчастей уровня 1 и OEM-производителей.
Zhongyue Mold применяет строгий контроль этапов для каждогоПресс-форма для автомобильной отделкипроект:
1. Начало проекта и обзор DFM (дни 1–3): Технический анализ данных о деталях, определение линий разъема, расположения ворот и расположения направляющих с последующей предоставлением подробного отчета DFM.
2. Moldflow и проектирование 3D-структур (дни 4–12): выполнение моделирования литья под давлением для оптимизации схем заполнения. Создание полных 3D-моделей сборки (UG NX / CATIA) для окончательного утверждения заказчиком.
3. Прецизионная обработка инструмента (дни 13–35): выполнение высокоскоростной черновой и чистовой обработки на станке с ЧПУ, глубокое сверление пистолетом для линий охлаждающей воды, электроэрозионная обработка для мелких выемок для зажимов и окончательное специализированное текстурирование VDI или ручная зеркальная полировка S136.
4. Испытание пресс-формы T1 и проверка размеров (дни 36–42): проведение первоначальных испытаний пресс-формы на наших собственных термопластавтоматах. Съемка видео с отбором проб в реальном времени, создание полного отчета о размерах КИМ и отправка бесплатных образцов пластика Т1 клиенту экспресс-курьером.
5. Настройка пресс-формы и экспортная упаковка (дни 43–50): внесение незначительных корректировок на основе проверки образцов. Нанесение антикоррозийных покрытий, упаковка формы в деревянный экспортный ящик, не подвергаемый фумигации, и отправка ее вместе с инженерными схемами и 5% индивидуальным пакетом запасных частей.
Вопрос 1: Может ли ваша фабрика изготавливать симметричные детали отделки слева (L) и справа (R) в одной форме?
А: Да. Большинство симметричных украшений колонн, накладок на пороги и накладок по линии талии окон имеют конфигурацию полости 1 + 1 (или 2 + 2 для небольших полосок). Это обеспечивает идентичное время цикла, свойства материала и однородность цвета обеих деталей, одновременно удваивая производительность за выстрел.
Вопрос 2. Как предотвратить деформацию или изгиб длинных тонких пластиковых полосок после выброса?
Ответ: Мы противодействуем прогибам, проводя комплексный анализ деформации Moldflow на этапе проектирования. Мы применяем неравномерную шкалу усадки в зависимости от конкретной марки смолы (например, PP-T20) и интегрируем несколько независимых зональных контуров охлаждения (перегородки и барботеры) для выравнивания теплового сжатия внутри сердцевины и полости.
Вопрос 3. Какую инструментальную сталь вы порекомендуете для глянцевых хромированных элементов внешней отделки?
О: Мы настоятельно рекомендуем использовать нержавеющую сталь S136 сквозной закалки (термообработанную до твердости HRC 48–52). S136 обеспечивает плотность материала и коррозионную стойкость, необходимые для достижения безупречной зеркальной полировки SPI A1/A2, гарантируя, что формованные детали не будут иметь точечной коррозии или ряби на поверхности после гальваники.
Вопрос 4. Какой уровень прозрачности вы предлагаете покупателям на этапе изготовления инструмента?
О: Мы поддерживаем четкую связь для отслеживания. Инженеры проекта предоставляют подробные еженедельные отчеты о ходе работ, сопровождаемые фотографиями и видео высокого разрешения активных этапов обработки. Для испытаний пресс-форм T1/T2 мы поддерживаем каналы потокового видео в реальном времени, чтобы ваша команда могла наблюдать за процессом тестирования и извлечения в режиме реального времени.
В5: Какова ваша стандартная гарантия и пакет поддержки компонентов для экспортных форм?
О: Мы предоставляем комплексную гарантию сроком на 1 год наряду с сертифицированной гарантией срока службы инструмента (например, минимум 500 000 выстрелов для стали 718H). Кроме того, мы бесплатно поставляем каждую пресс-форму с дополнительным пакетом критически важных запасных частей (включая выталкивающие штифты, подъемные пружины и внутренние уплотнения) на 5 %, чтобы предотвратить простои производства.
• Специализированная автомобильная компетенция:Многолетний опыт разработки больших бамперов, панелей приборов, накладок стоек и ярких полосок с ярким внешним видом.
• Интегрированное собственное производство:Все этапы — от создания DFM и моделирования Moldflow до обработки на станках с ЧПУ, полировки и формования — выполняются под одной крышей, что позволяет контролировать затраты и сроки выполнения заказов.
• Сертифицированная целостность цепочки поставок:Мы поставляем отслеживаемые сертифицированные инструментальные стали (такие как оригинальные LKM, ASSAB или Groeditz) и горячеканальные конфигурации (YUDO, Synventive), подтвержденные сертификатами материалов.
• Экспортная логистическая поддержка:Мы поставляем полностью соответствующие требованиям деревянные ящики, не подвергаемые фумигации, инженерные схемы на английском языке, подробные руководства по эксплуатации пресс-форм и отслеживаемые журналы термообработки.
Разработанный, высокоточныйПресс-форма для автомобильной отделкибалансирует безупречную косметическую эстетику с долгосрочной механической надежностью при крупносерийном производстве.Тайчжоу Zhongyue Mold Co., Ltd.сочетает в себе передовые инженерные системы, специализированную инструментальную инфраструктуру Huangyan и строгие протоколы проверки качества для защиты ваших сборочных линий от распространенных дефектов формования, таких как заусенцы, деформации и вмятины.
Готовы оптимизировать свою следующую программу литья автомобилей? Пожалуйстасвязаться с намисегодня, отправив 3D-модели компонентов отделки и целевые годовые объемы. Наш инженерный отдел проведет всестороннюю проверку DFM и официальное конкурентоспособное коммерческое предложение в течение 24–48 рабочих часов. Давайте вместе повысим точность вашего производства.
-
