ZHONGYUE MOLD является профессиональным китайским производителем литьевых форм, поставляющим пластиковые штабелируемые формы для стульев без подлокотников / моноблочные пластиковые формы для стульев (штабелируемые стулья коммерческого класса, стулья для учреждений, стулья для мероприятий и банкетов) оптовым торговцам мебелью, отделам школьных закупок и поставщикам гостиничного бизнеса. В отличие от декоративных домашних стульев, эти штабелируемые стулья без подлокотников рассчитаны на долговечность, частое использование и эффективное хранение. Обычно они отливаются цельными (моноблоками) из чистого полипропилена (сополимер, MFR 8–12) или полиэтилена высокой плотности, что обеспечивает превосходную ударопрочность и гибкость.
Основной задачей при формовании этих стульев является предотвращение утоплений на поверхности сиденья, вызванных толстыми внутренними ребрами жесткости, и в то же время обеспечение стабильности размеров стула для безопасной штабелировки (высота 10–15 стульев). Наши формы оснащены оптимизированными переходами по толщине ребер, массивными контурами охлаждения (вставки BeCu) и высокоэффективными системами выталкивания, обеспечивающими время цикла 45–70 секунд. Мы производим формы для стульев для кафе, школьных парт, сидений для учебных залов и стульев для мероприятий.
От стандартных моноблочных стульев высотой 400 мм до конструкций с вентилируемой спинкой — мы проводим полную проверку DFM, уделяя особое внимание структурной целостности и устойчивости штабелирования перед резкой стали.
|
Элемент |
Спецификация/опции |
|
|

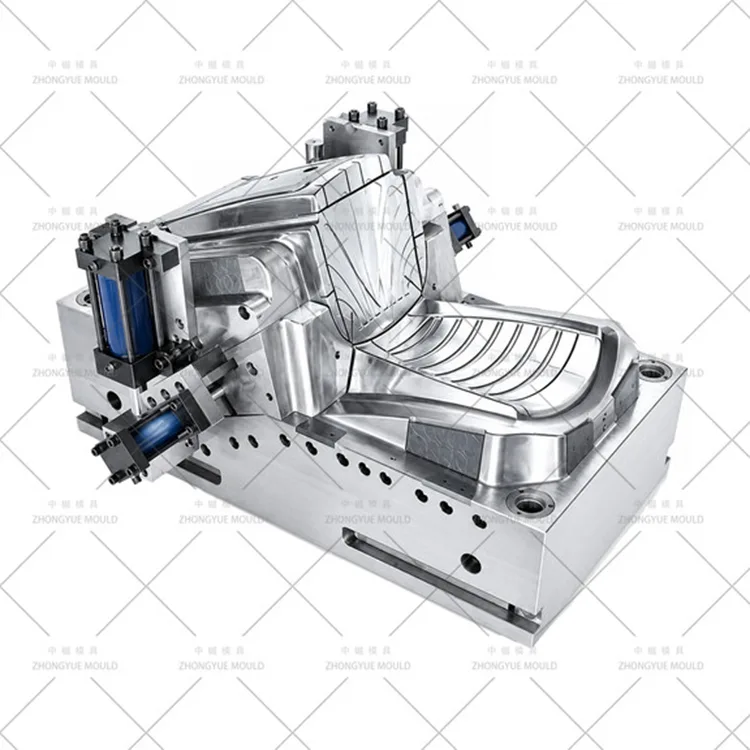

Название формы |
Пластиковая штабелируемая форма для стула без подлокотников (моноблочный коммерческий стул) |
|
|
Полость и сердечник из стали |
Полость: 718H (HRC 33–38) или 2738HH (стабильность). Ядро: 718H. Сердечники ног: SKD61 (HRC 48–52). |
|
|
Тип пресс-формы |
Двухплитная форма; Тяжелая конструкция |
|
|
Основа формы |
LKM / DME Heavy-Duty (вес 3,0–6,0 т в зависимости от размера кресла) |
|
|
Кариес |
Стандарт 1×1 (из-за большого объема и сложности кадров) |
|
|
Система бегунков |
Холодный канал (большой Y-образный отвод), стандартный; Горячая система (насадки YUDO/SYNVENTIVE 2–3) опционально для более быстрых циклов. |
|
|
Тип ворот |
Вентиляционная заслонка или краевая заслонка на краю/основании сиденья |
|
|
выброс |
Втулки выталкивателя (для ножек) + длинные штифты выталкивателя (на ребрах) |
|
|
Охлаждение |
Вставки BeCu в местах пересечения ребер + перегородки в сердцевине сиденья + периферийные каналы; Изолированные цепи |
|
|
Вентиляция |
Шлицы толщиной 0,02–0,025 мм + вентиляционные штифты в верхней части спинки и на кончиках ножек. |
|
|
Поверхностная обработка |
Сатиновая отделка SPI B1/B2 (стандартная реклама); Полировка SPI A2 опционально для линий премиум-класса |
|
|
Ожидаемый срок службы пресс-формы |
≥500 000 выстрелов (718H); ≥1 000 000 снимков (полная защищенная установка) |
|
|
Рекомендуемый материал |
Первичный сополимер ПП (MFR 8–12, ударопрочный), HDPE |
|
|
Программное обеспечение для проектирования |
UG NX, SolidWorks, AutoCAD, Moldflow (Заливка + Охлаждение + Деформация + Напряжение) |
|
|
Контроль допуска |
±0,2 мм в целом; Плоскостность седла ±0,3 мм; Постоянство высоты штабелирования ± 0,5 мм. |
|
|
Материал пресс-формы |
Твердость |
Жизнь пресс-формы |
|
P20 |
СПЧ 28-33 |
>300 000 выстрелов |
|
718 |
СПЧ 33-36 |
>500 000 выстрелов |
|
Н13 |
КПЧ >43 |
>800 000 выстрелов |
|
2344 |
КПЧ >48 |
>800 000 выстрелов |
|
S136 |
СПЧ 48-52 |
>1 000 000 выстрелов |
Сделайте свой следующий проект по изготовлению пластиковой формы для стула ярче!

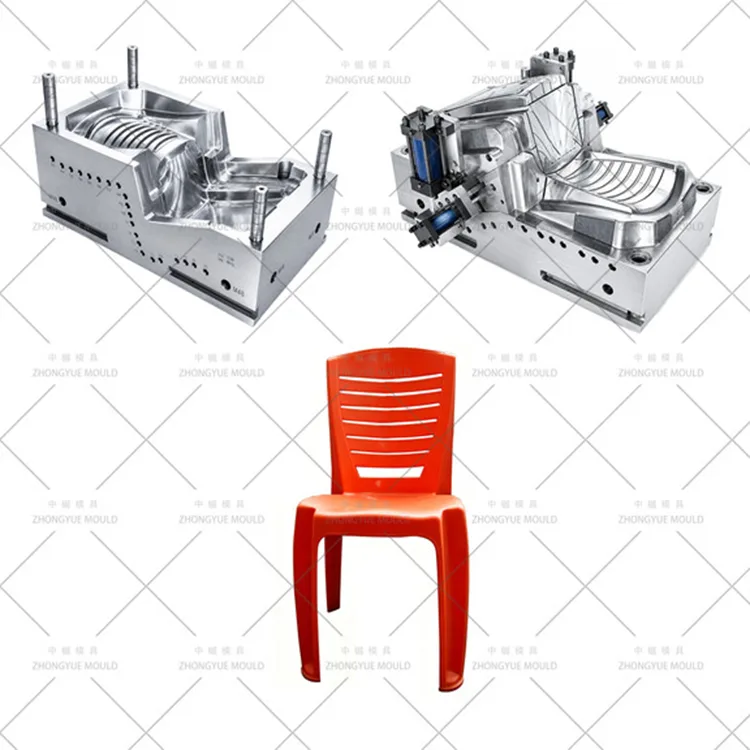

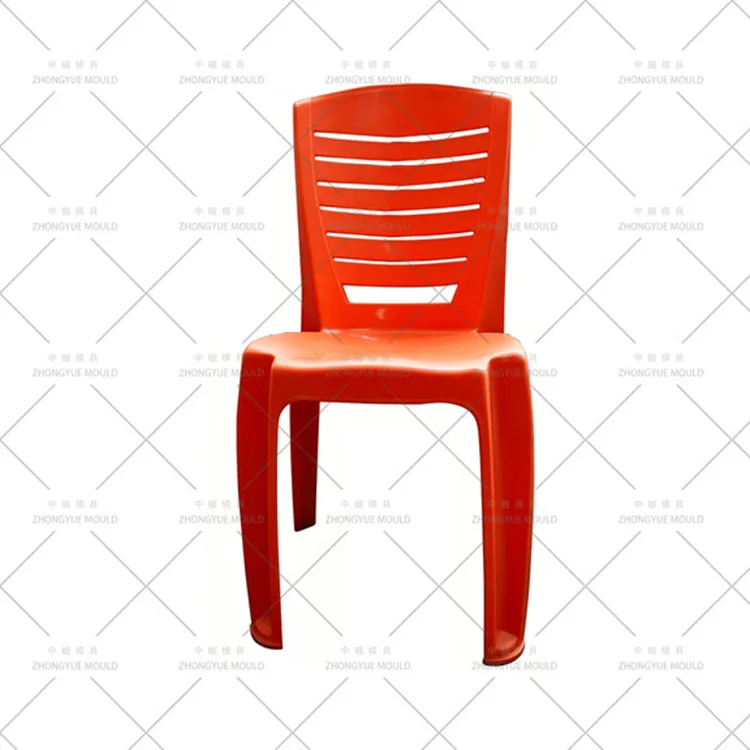

Форма для штабелируемого стула без подлокотников — это прочный инструмент, предназначенный для изготовления функциональных цельных пластиковых сидений:
Моноблочная конструкция — сиденье, спинка и ножки отлиты как единая деталь. Сборка не требуется.
Внутренние ребра жесткости. Нижняя часть сиденья содержит густую сеть ребер, которые выдерживают вес человека. Это источник проблем с формованием.
Особенности штабелирования — ножки и чаша сиденья имеют такую форму, чтобы надежно фиксироваться при вертикальном штабелировании, не застревая и не царапая.
Высокая ударопрочность — разработан так, чтобы слегка прогибаться под нагрузкой, а не трескаться, особенно в холодных условиях.
Толстые внутренние ребра оставляют следы на видимой поверхности сиденья. Мы проектируем ребра так, чтобы их толщина составляла 60–70 % от толщины стенки, и с помощью анализа Moldflow размещаем охлаждающие вставки из BeCu (бериллиевой меди) непосредственно за критическими местами пересечения ребер. Это отводит тепло быстрее, чем окружающие тонкие стенки, предотвращая впадины на поверхности.
Подставка для сиденья представляет собой большую плоскую поверхность, склонную к короблению или скручиванию. Мы оптимизируем профили давления уплотнения и время охлаждения, чтобы седло оставалось плоским. Иногда в форме изготавливают очень небольшую коронку (выпуклость 0,1–0,2 мм), чтобы компенсировать естественную усадку материала.
Стулья-моноблоки имеют глубокие выемки в месте соединения ножек с сиденьем. Мы используем выталкивающие втулки (для сердечников ног) и длинные выталкивающие штифты, стратегически расположенные на внутренних ребрах. Для быстрых циклов мы разрабатываем системы раннего выброса, синхронизированные с ходом открытия машины.
Расположение ворот влияет на внутреннее напряжение. Обычно мы используем веерные или несколько створок на краю сиденья, чтобы обеспечить сбалансированное заполнение и свести к минимуму линии сварки в зонах с высокой нагрузкой (например, передний край сиденья или основание спинки).
Мы моделируем штабелирование по 10 этажей в 3D, чтобы убедиться, что ножки верхнего стула правильно зацепляются за сиденье нижнего стула, не заедавая и не создавая точек напряжения, которые могут вызвать растрескивание во время штабелирования/разборки.
Для заполнения большого стула (вес порции 2,5–4,5 кг) требуются длинные пути потока. Мы включаем вентиляционные отверстия размером 0,02–0,025 мм и вентиляционные штифты на дальних концах пути потока (верх спинки, кончики ножек) для предотвращения образования ожогов.

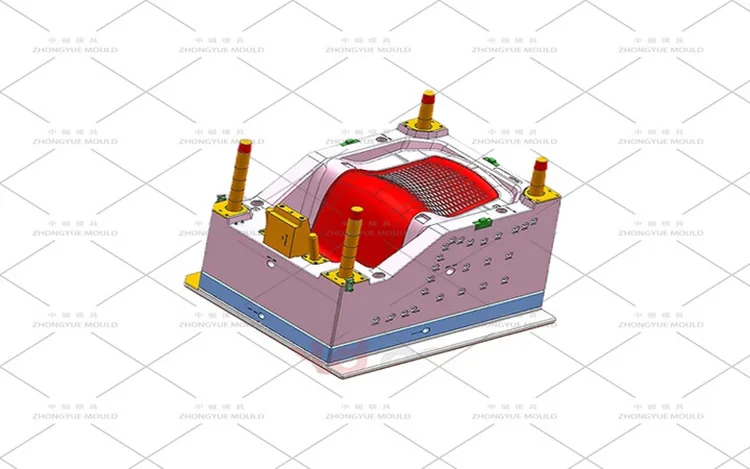

Structural & Warpage DFM — анализ расположения ребер (толщина стенки 60–70%). Запустите Moldflow, чтобы спрогнозировать вмятины и деформации. Разработайте стратегию охлаждения BeCu. Имитируйте штабелирование высотой в 10 штук. Бесплатный отчет DFM.

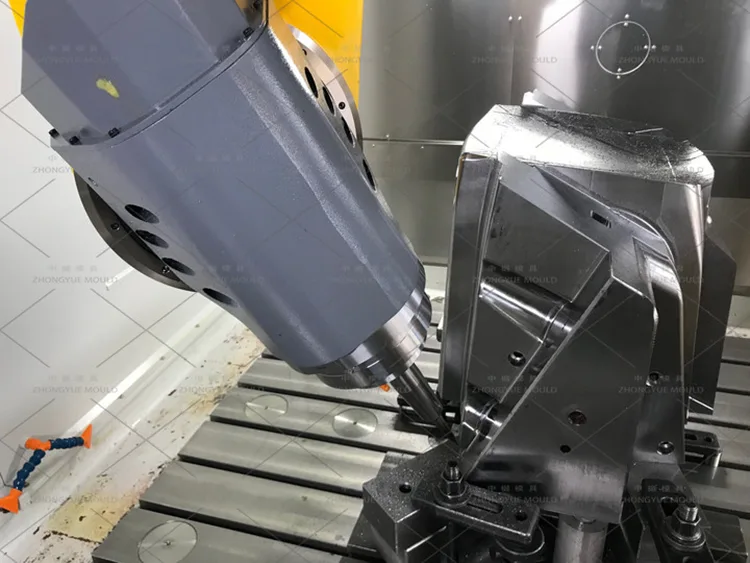

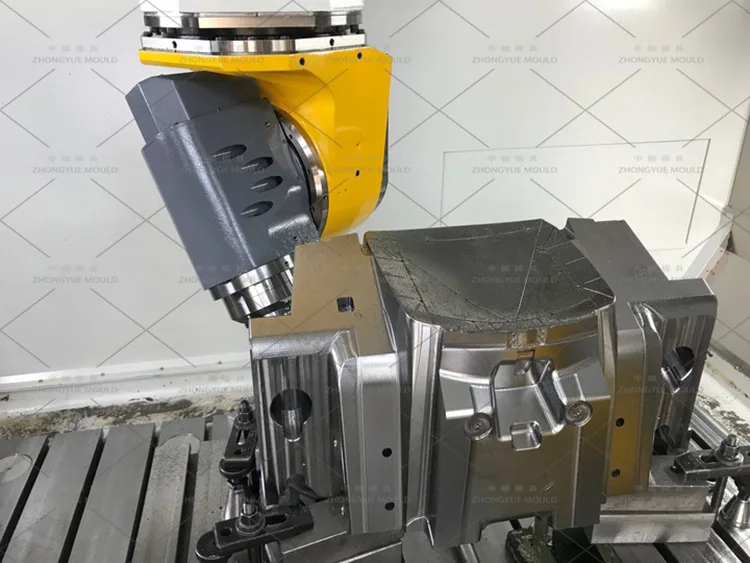

Обработка тяжелой стали — черновая обработка больших полостей и сердечников. Сверление глубоких каналов охлаждения.

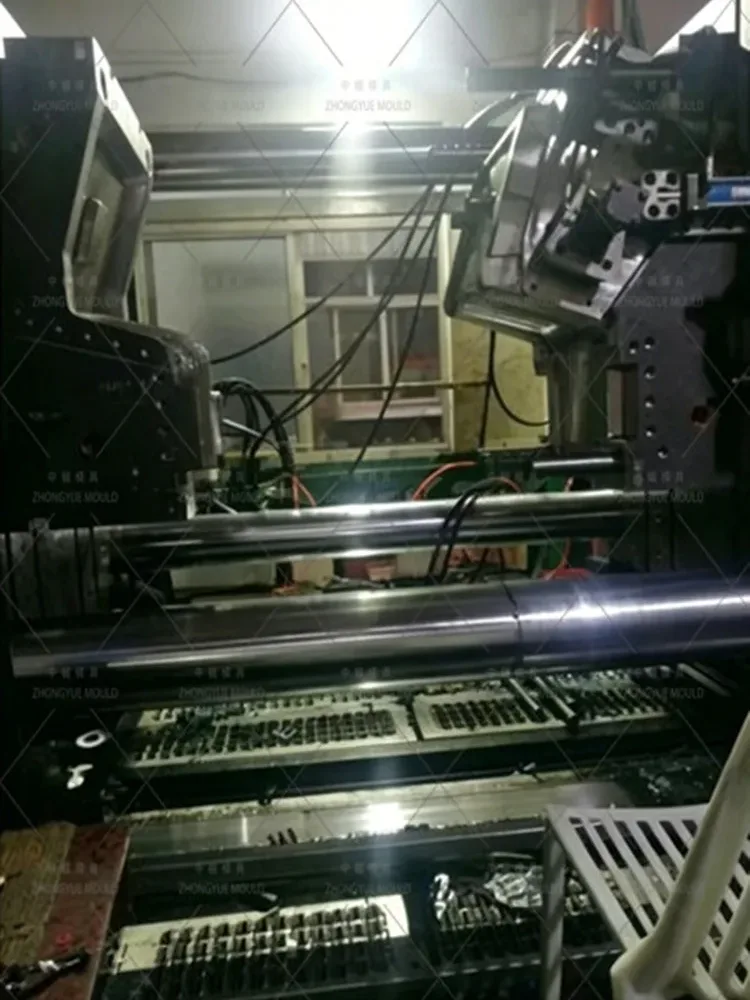

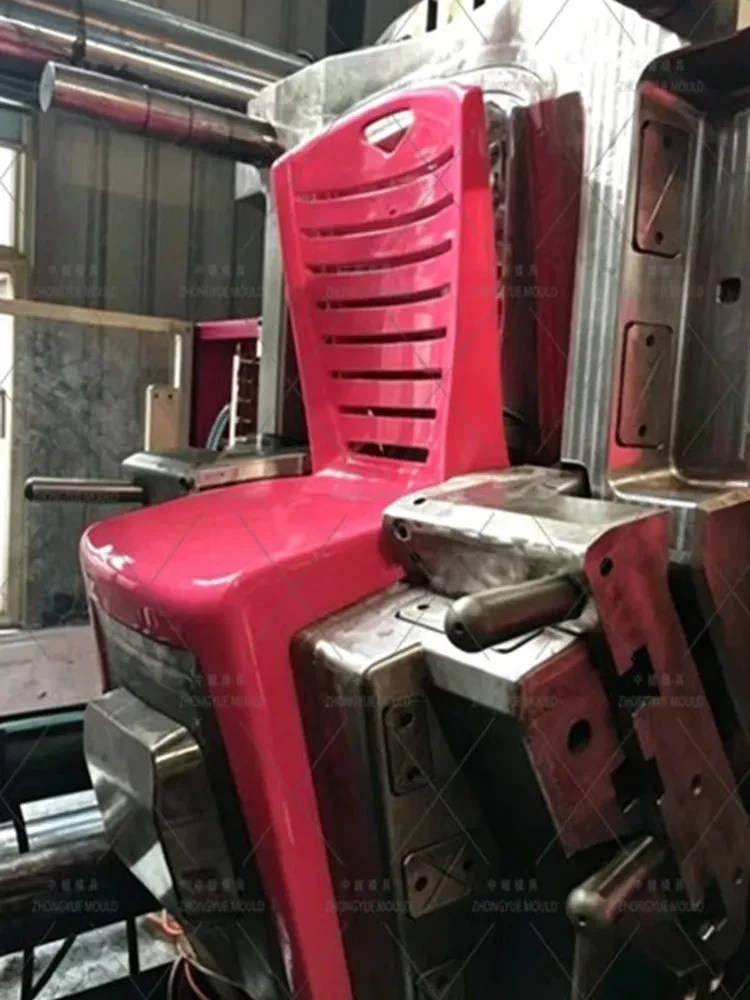

Сборка и испытание T1. Соберите гильзы и штифты выталкивателя. Запустите пробную версию T1 с указанным PP. Выполните испытание на статическую нагрузку (150 кг) и испытание на падение образцов стульев. Проверьте, нет ли вмятин и короблений. Поставка пробного видео + образцы.
Оптимизация и одобрение — отрегулируйте охлаждение или упаковку, если произойдет усадка/деформация. Подготовьте форму к отправке.
Послепродажная поддержка — гарантия 1 год, удаленное техническое руководство и запасные части (втулки выталкивателей, штифты, сердечники опор).
Эксперты по структурным пресс-формам. Мы специализируемся на устранении вмятин и короблений в крупных ребристых деталях конструкций.
Усовершенствованная конструкция охлаждения — вставки BeCu в местах пересечения ребер обеспечивают быстрые циклы и косметический вид поверхностей.
Стабильность штабелирования — мы виртуально проверяем штабелирование по 10 штук, чтобы предотвратить сбои на местах.
Созданы для больших объемов — наши формы изготовлены из стали 718H, обеспечивающей срок службы более 500 тыс. выстрелов.
Мировой опыт — Формы поставляются на мебельные фабрики в Европе, Южной Америке, Африке и Юго-Восточной Азии.
Вопрос: Как предотвратить появление вмятин на поверхности сиденья?
Ответ: Мы проектируем ребра так, чтобы их толщина составляла 60–70 % от толщины стенки, и используем охлаждающие вставки BeCu непосредственно за толстыми местами пересечения ребер, чтобы охлаждать их быстрее, чем окружающая обшивка.
Вопрос: Можете ли вы изготовить многоместные формы для стульев?
Ответ: Из-за большого объема порции (2,5–4,5 кг) и сложных требований к охлаждению формы для стульев почти всегда имеют размер 1×1. Для работы с несколькими полостями потребуется массивная машина (2000T+).
Вопрос: Какой материал лучше всего подходит для стульев-моноблоков?
Ответ: Сополимер первичного ПП (MFR 8–12) является отраслевым стандартом. Он предлагает лучший баланс ударопрочности, гибкости и стоимости. Также используется HDPE, но он может быть более жестким.
В: Как долго длится цикл?
О: Обычно 45–70 секунд, в зависимости от толщины стенок и эффективности охлаждения. Горячие бегуны могут сократить это время на 5–10 секунд.
Вопрос: Что вам нужно для предложения?
A: 2D-чертеж (PDF/DWG) + 3D-модель (STP/IGS) стула с указанием материала, цвета и необходимой несущей способности (статической/динамической).
Отправьте чертежи или спецификации вашего стула в ZHONGYUE MOULD. Мы предоставим комплексный анализ DFM (включая предотвращение раковин, короблений и штабелирования) + официальное ценовое предложение в течение 24–48 рабочих часов.
Свяжитесь с нами сегодня, чтобы создать высокоэффективную и долговечную форму для литья под давлением моноблочного стула!
