Пластиковая форма для расширения люка из полипропилена DN1000

Пластиковая пластиковая форма для удлинения люка DN1000 — смотровая камера L = 1000 мм, литьевая форма от ZHONGYUE MOLD

В современных муниципальных дренажных системах пластиковые смотровые камеры заменяют традиционные колодцы из кирпича и бетона легкими, устойчивыми к коррозии и простыми в установке модульными компонентами. Полноценная камера состоит из:

Основание (нижнее/настольное) – с входными/выходными патрубками

Удлинительный вал(ы) / стояковые кольца – отрегулируйте глубину камеры до уровня земли.

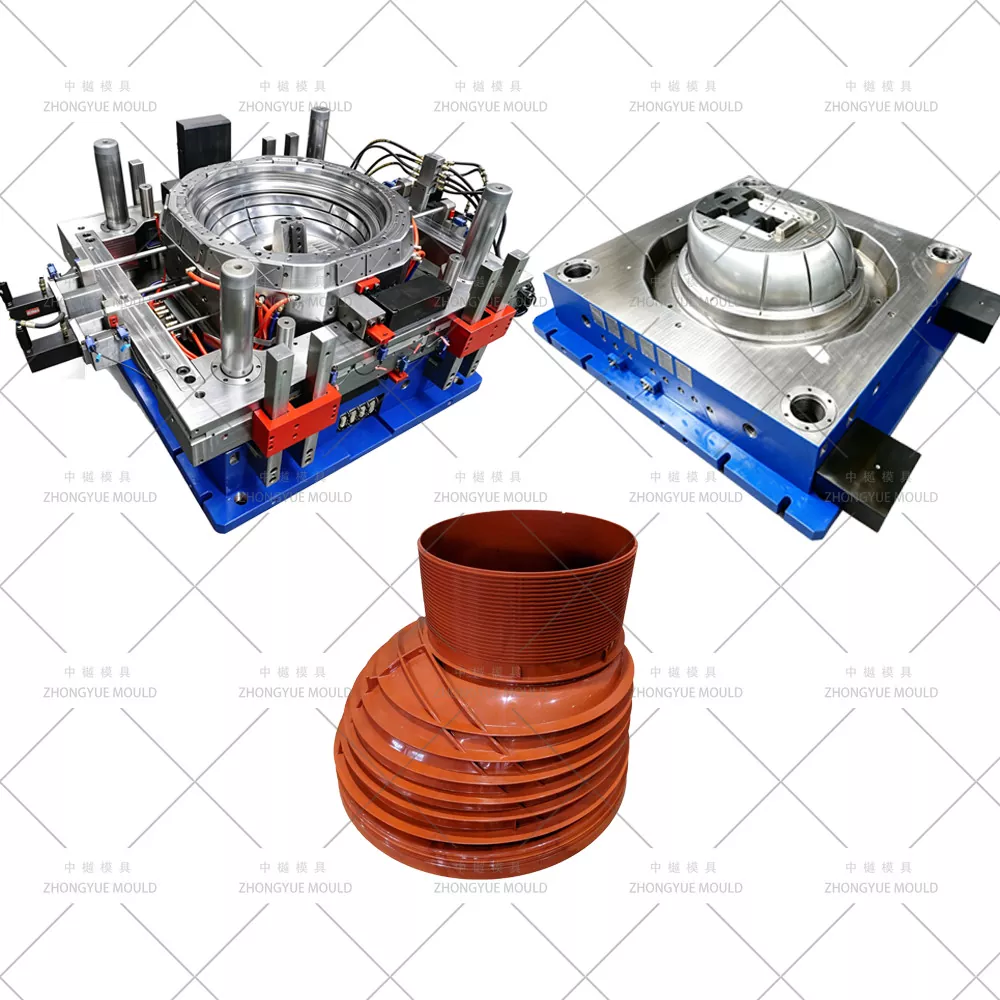

Конус/Редукционная секция

Защитная рамка и решетка

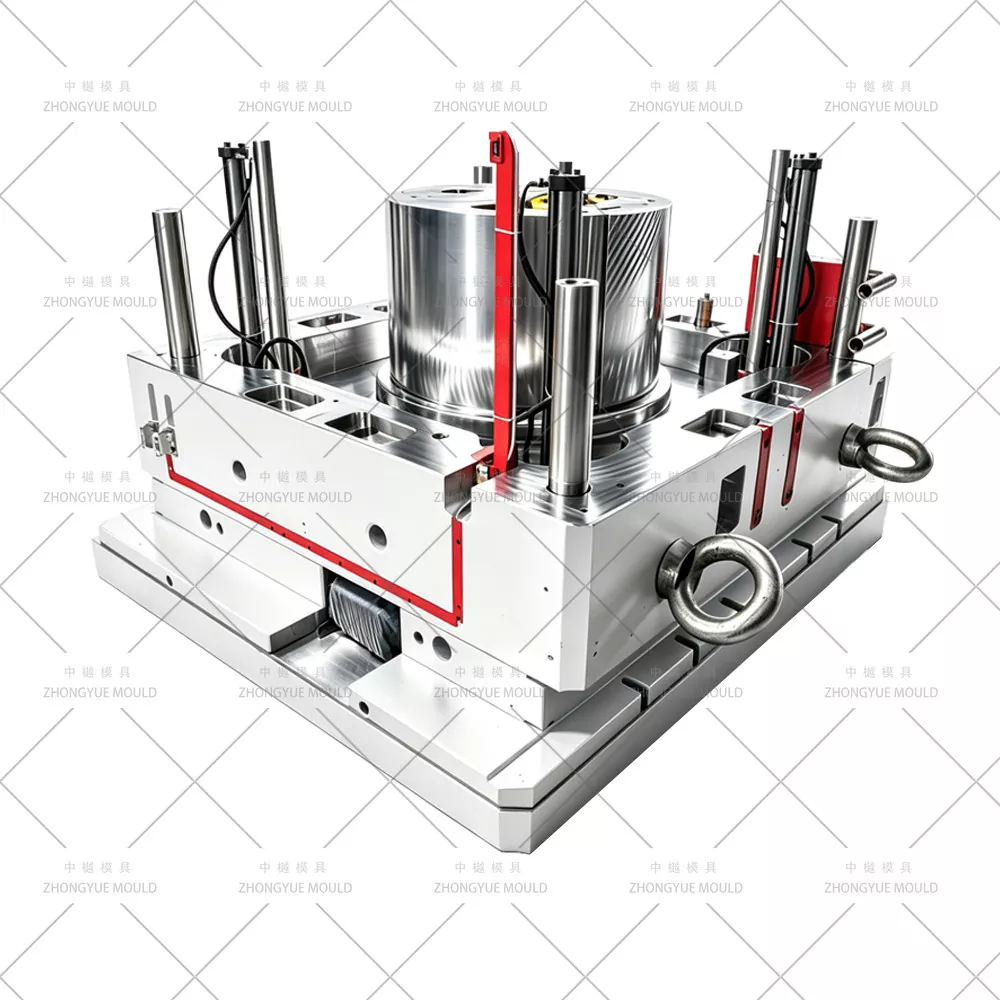

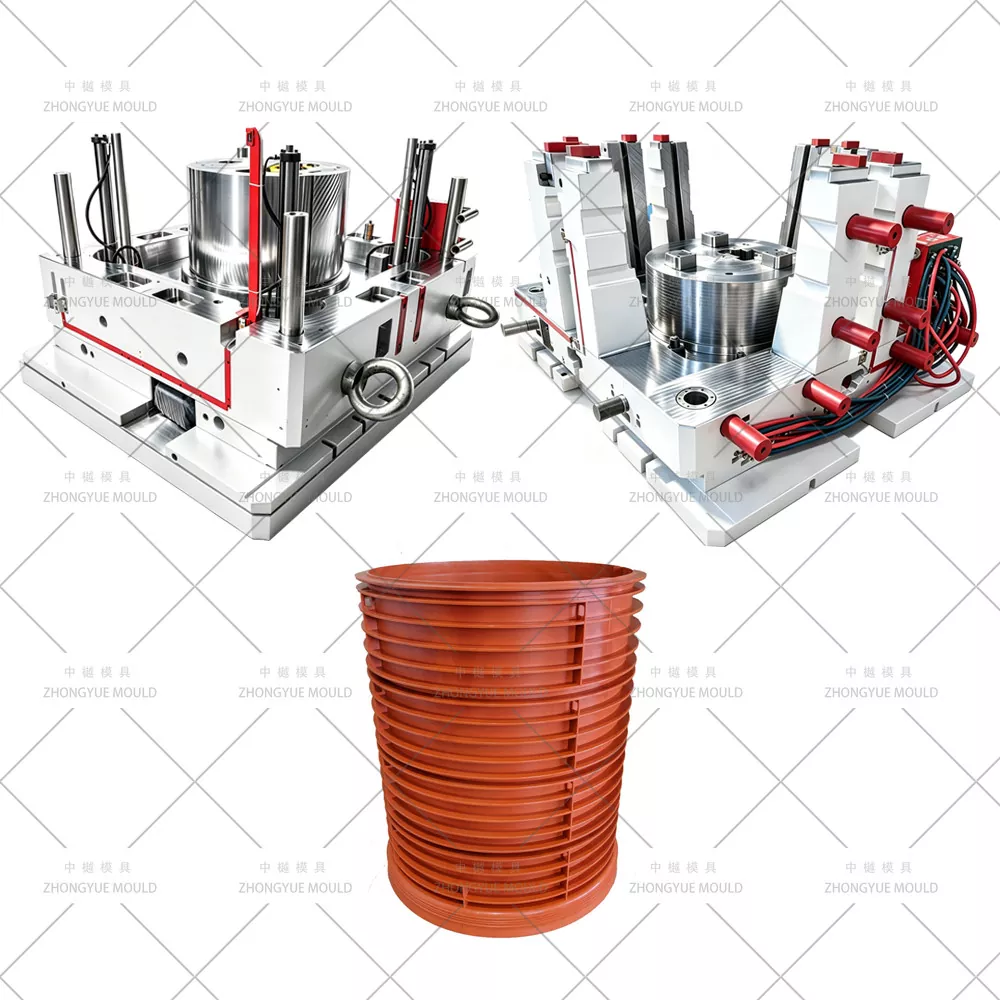

Пластиковая форма для удлинения люка из полипропилена DN1000 (L = 1000 мм) представляет собой прецизионный инструмент для литья под давлением, позволяющий изготавливать цилиндрические стояки с гладкими стенками или вертикальными ребрами и внутренним диаметром 1000 мм, соответствующие раструбным/патрубковым соединениям с канавками для уплотнений из резины EPDM сверху и снизу. В компании ZHONGYUE MOLD (Хуанъянь, Тайчжоу, Китай) мы специализируемся на системах форм с камерами-лазами, включая основание, вал (высотой 250/500/750/1000 мм), конус и крышку, разработанные для полипропиленового материала (усадка 1,6–1,8%), глубокое охлаждение полостей и выемку из формы с разделенной полостью (наклоненной).

Технические характеристики пластиковой формы для люка:

Типовые технические характеристики – Форма для удлинения вала люка DN1000 (L=1000 мм)

Сделайте свой следующий проект по изготовлению пластикового люка ярче!

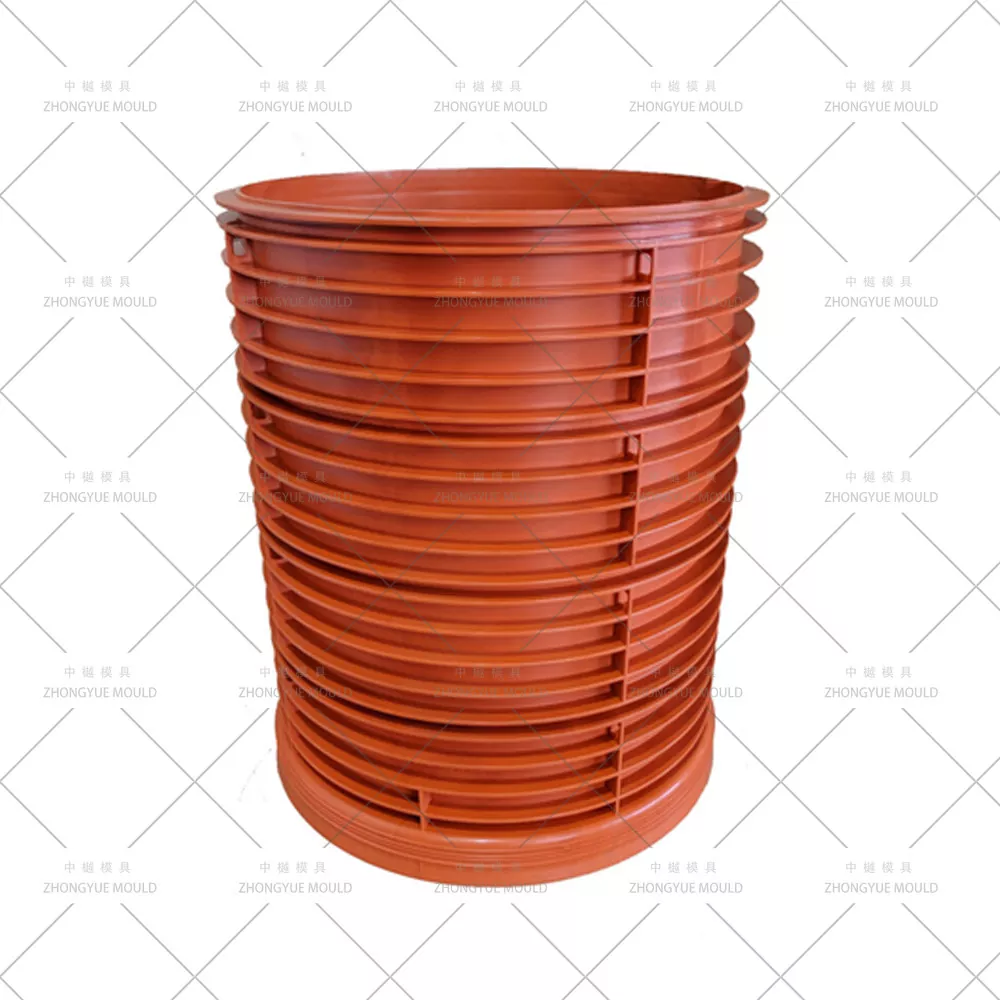

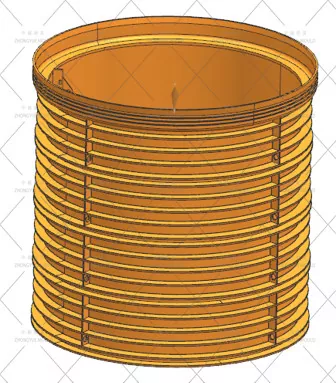

Что такое удлинительный вал люка из ПП DN1000 (L = 1000 мм)?

Конструкция ребер: дополнительные внешние вертикальные ребра жесткости для повышения устойчивости к продольному изгибу при глубоком захоронении.

Стандарты: Соответствует EN 13598-2 / DIN 19534 / GB/T 19472 (в зависимости от рынка).

Как компания ZHONGYUE разрабатывает высококачественную форму вала люка

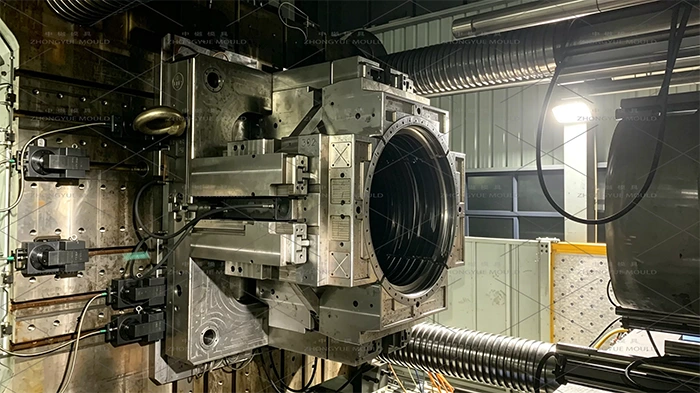

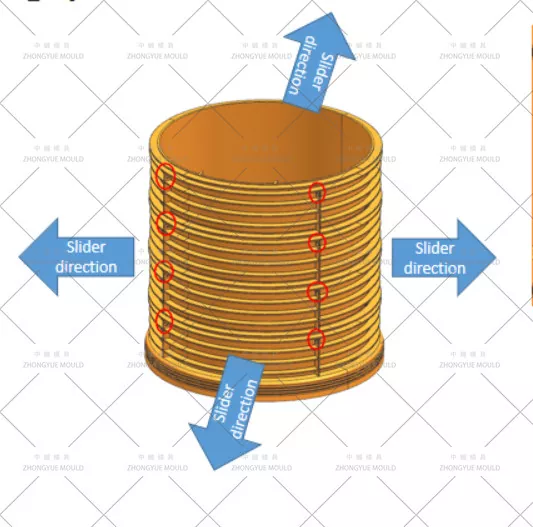

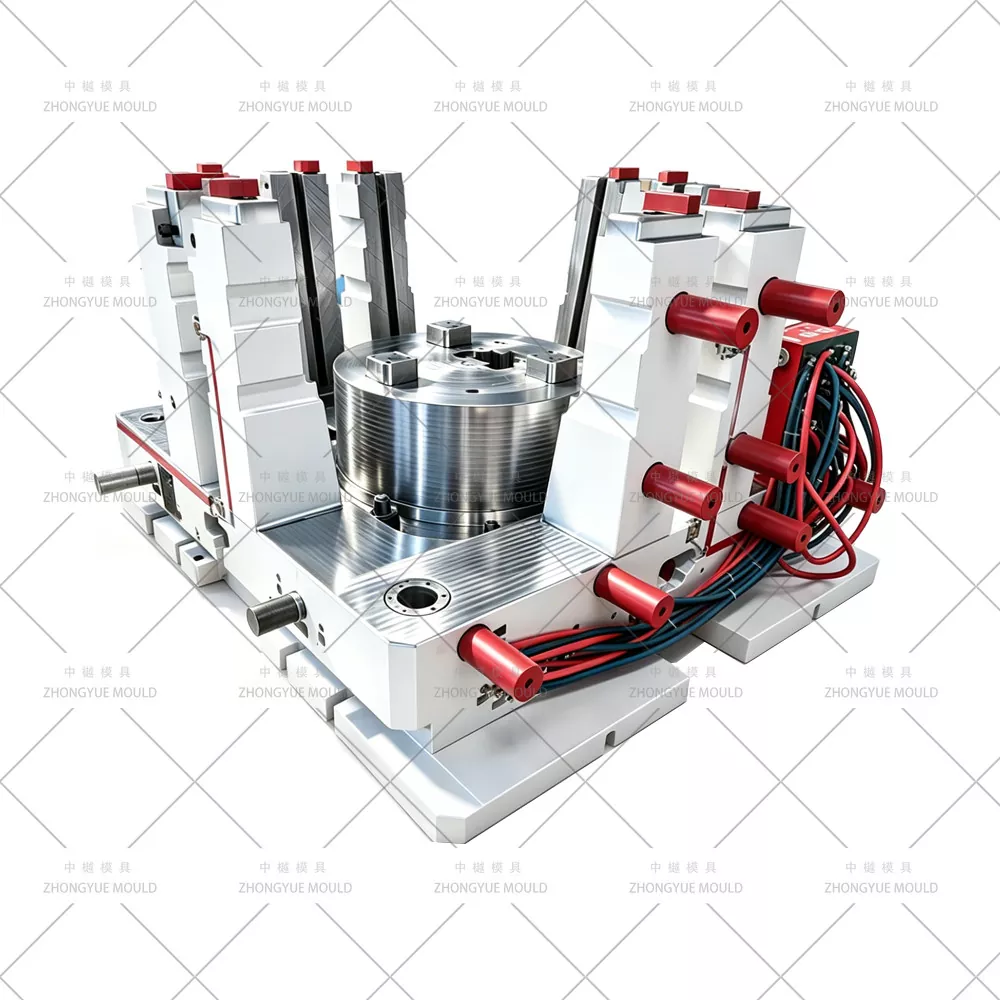

① Разделенная полость (выгнутая/двухполовинная форма) для безопасного извлечения из формы

Тонкостенный ствол глубокой вытяжки Ø1000 мм × L1000 мм не может быть отделен от цельного сердечника без чрезмерной тяги → требуется конструкция с разделенной полостью (哈夫模 / разъемная форма):

Полость разделяется на 2 или 3 сегмента (половинки/лепестки), управляемые гидравлическими цилиндрами или наклонными штифтами для бокового открытия.

Сердечник (внутренняя оправка) бывает стационарным или выдвижным; продукт высвобождается при открытии разделенной полости.

Прецизионно обработанная линия разъема с минимальным заусенцем; сопрягаемые поверхности отшлифованы и установлены.

Угол наклона внутреннего стержня обычно составляет 1–1,5° (немного больше на внешней разделенной полости) для плавного освобождения.

② Глубокое полостное охлаждение – разделение внутреннего ядра и внешней оболочки

Охлаждение доминирует над временем цикла (обычно 90–150 секунд для валов L = 1000 мм):

Внутреннее ядро: глубокая перегородка + барботерная трубка, достигающая всей глубины → равномерное охлаждение изнутри наружу.

Внешняя разделенная полость: последовательные или параллельные ватерлинии, расположенные на расстоянии 20–25 мм от формовочной поверхности; Вставки BeCu (бериллиевая медь) на толстых концах ребер/вала.

Независимый контроль температуры сердцевины и полости для управления дифференциальной усадкой и предотвращения овальности.

③ Компенсация усадки ПП и точность канавки уплотнения

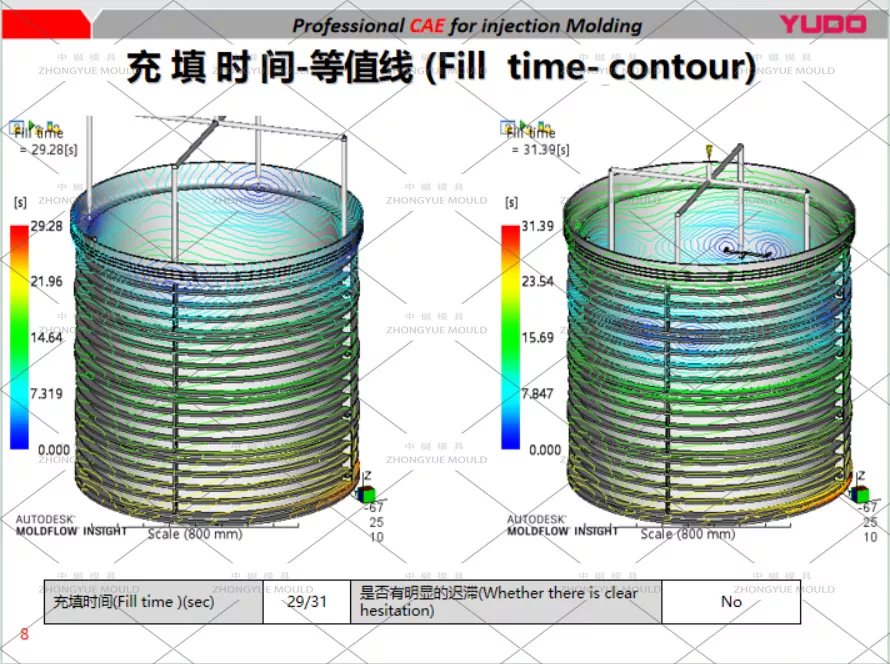

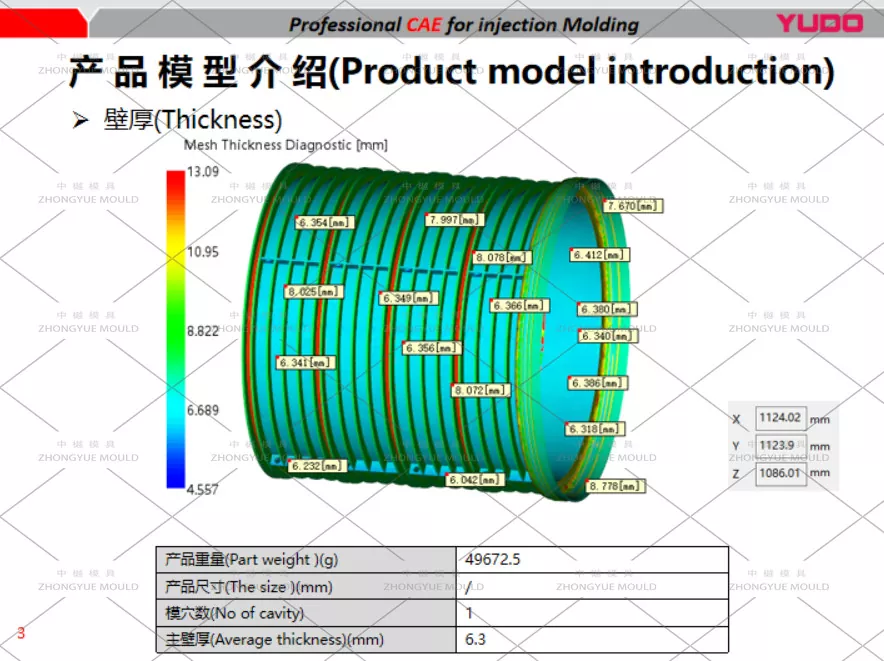

Пресс-форма спроектирована с коэффициентом усадки ПП 1,6–1,8% с изотропной компенсацией, при необходимости проверена Moldflow.

Верхние и нижние канавки для раструбного уплотнения (для кольцевой прокладки из EPDM) обработаны с допуском ±0,05 мм для обеспечения водонепроницаемого соединения с прилегающим валом/основанием/конусом.

Внутренняя поверхность может быть гладкой (Ra ≤ 0,8 мкм) или с легкой текстурой, если она ребристая.

④ Выбор стали – баланс износа и стоимости

⑤ Затворы и вентиляция

Обычно боковые веерные заслонки или несколько перекрывающихся заслонок на одном конце (внизу или вверху, в зависимости от ориентации) для заполнения от конца раструба вверх, сводя к минимуму захват воздуха в глубокой полости.

Разделительная линия имеет вентиляционные отверстия по всей длине ствола для отвода воздуха, что крайне важно при формовании глубоких тонкостенных полипропиленовых изделий во избежание следов пригорания.

Стандарт холодного канала; горячее сопло опционально для выделенных линий с высокой производительностью.

Типичные применения

Муниципальная ливневая и санитарная канализация: смотровые камеры с регулируемой глубиной для жилых и коммерческих объектов.

Придорожный дренаж: С прочными адаптерами крышки (класс D400/F900)

Сбор дождевой воды/выкачивание: в качестве стояка для обеспечения доступа к поверхности.

Модульная система: штабелируется с помощью нажимных резиновых кольцевых соединений — может объединять несколько валов диаметром 250/500/1000 мм для достижения любой глубины заглубления.

Совместим со стандартными камерами EN 13598-2, DIN 19534, GB/T 19472, если они изготовлены из сертифицированного полипропилена.

Почему ZHONGYUE MOLD подходит для формы вала люка?

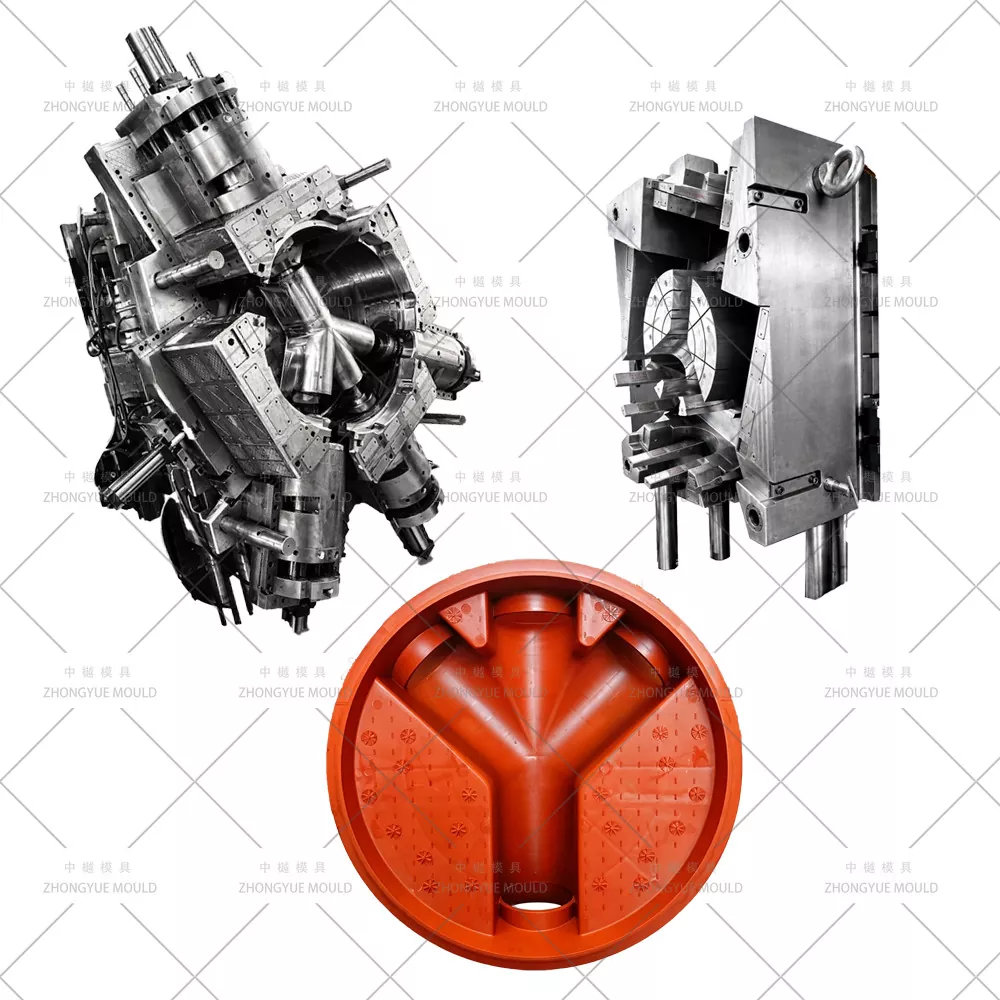

Полные возможности камерной системы — мы изготавливаем формы для основания + вала (разной высоты) + конуса + рамы крышки — универсальное решение для поставщиков камерных систем.

Опыт глубокой вытяжки – барботер с перегородками + зональное охлаждение полости для минимизации коробления и времени цикла на валах L = 1000 мм.

Прецизионная обработка разделенных полостей – шлифованные поверхности разъема, минимальный заусенец, надежная гидравлическая блокировка.

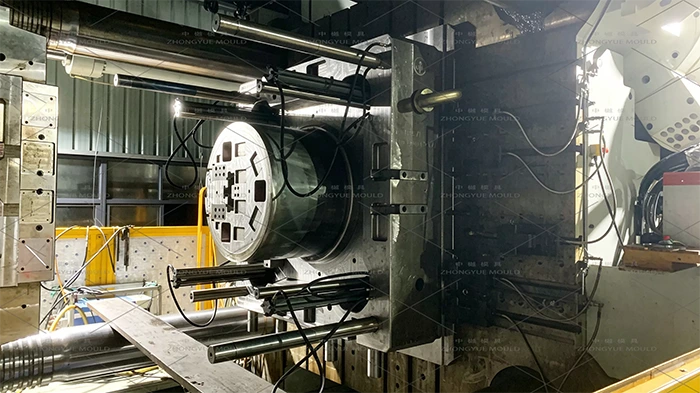

Полный пакет контроля качества — проверка КИМ, сертификаты на сталь, пробное видео T0 и образец отчета о размерах перед отправкой.

Запасные части и поддержка – дополнительные уплотнения, изнашиваемые пластины, ленты нагревателя (если горячее сопло), удаленное устранение неисправностей.

Начните проект создания формы для удлинителя вала люка

Если вам нужна форма вала люка из полипропилена DN1000 L = 1000 мм (или варианты 500/750 мм) или полный комплект формы для смотровой камеры (основание + валы + конус + крышка), наша команда инженеров готова.

Как мы обрабатываем проект?
