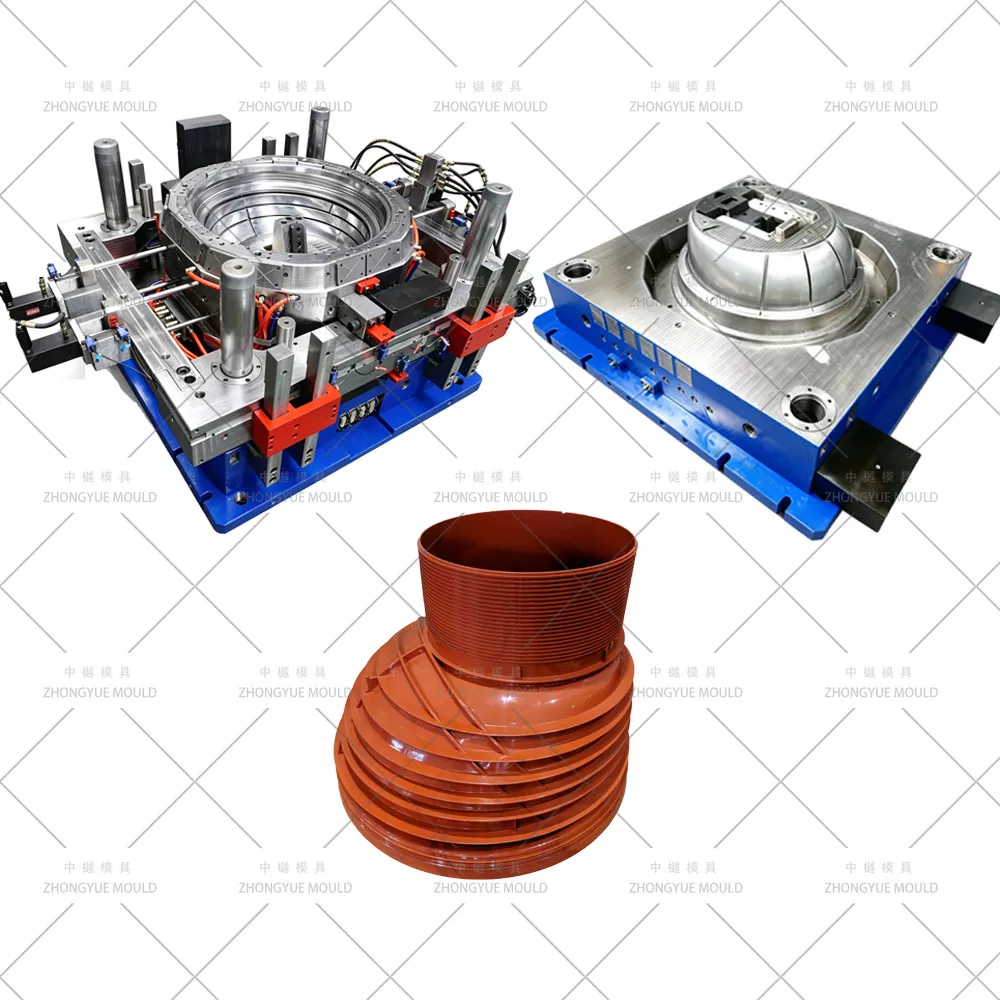

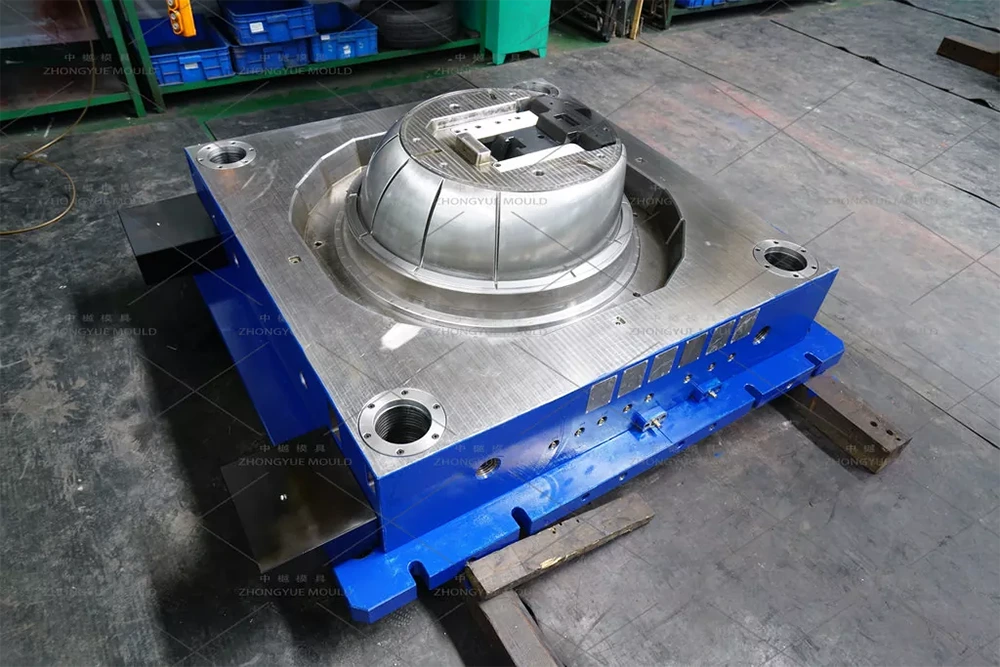

Пластиковая форма для конуса люка из полипропилена DN1000

В полной системе пластиковой смотровой камеры переходной конус/конический переходник соединяет вал большого диаметра (Ø1000 мм) с меньшим отверстием крышки доступа (обычно Ø600 мм, Ø450 мм или Ø315 мм). Это позволяет уменьшить горловину камеры до стандартного размера крышки люка, сохраняя при этом структурную целостность и водонепроницаемость.

Пластиковая форма для конуса люка DN1000 из полипропилена — это прецизионный инструмент для литья под давлением, который формирует этот конический компонент из полипропилена (ПП), оснащенный верхними и нижними пазами для раструбов для прокладок из EPDM, внутренними и внешними вертикальными ребрами жесткости и противоскользящими гнездами для лестничных перекладин (опция). В компании ZHONGYUE MOLD (Хуанъянь, Тайчжоу, Китай) мы разрабатываем конусные формы с разделенной полостью (с наклоном), охлаждением сердцевины с глубокими перегородками со вставками BeCu и компенсацией усадки ПП (1,6–1,8%), производя конусы, соответствующие стандартам EN 13598-2 / DIN.

Технические характеристики пластиковой формы для люка:

Типичные технические характеристики – форма для конуса люка из полипропилена DN1000

Сделайте свой следующий проект по изготовлению пластикового люка ярче!

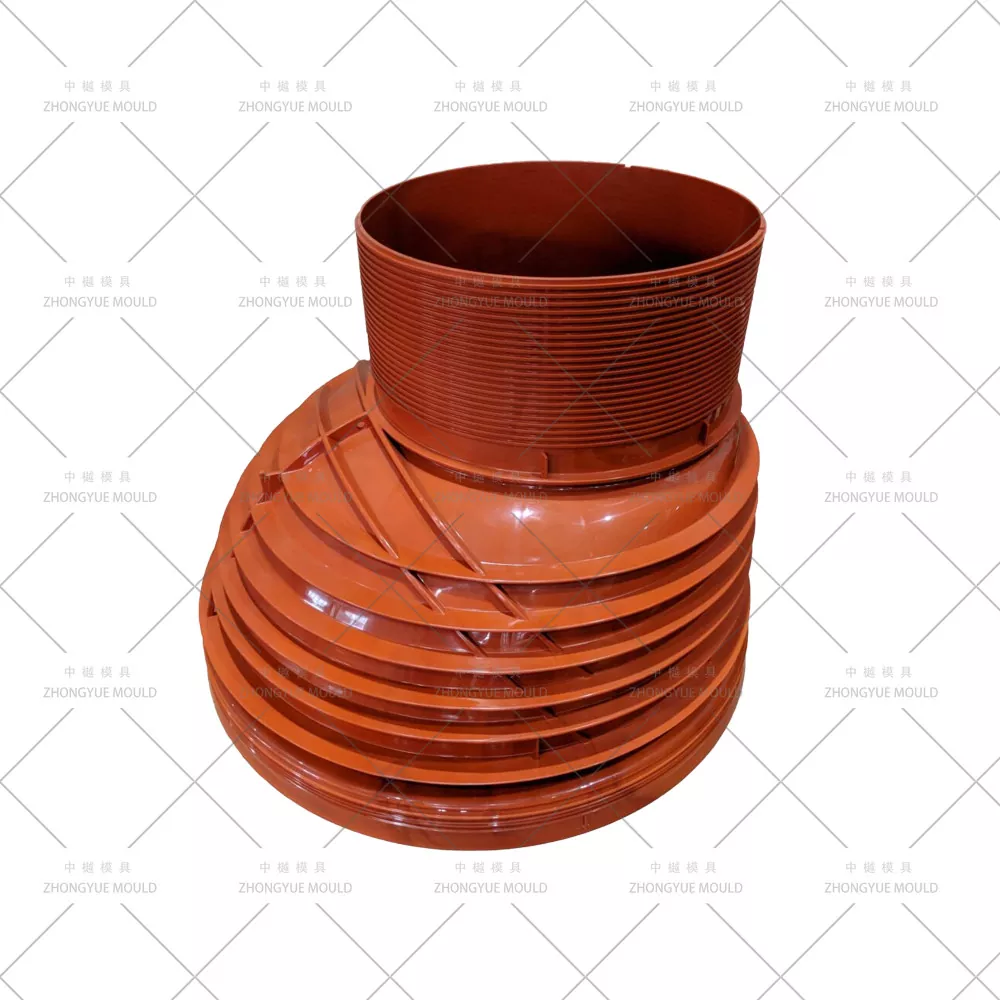

Что такое редукционный конус люка PP DN1000?

Параметр	Типичная спецификация
Верхнее отверстие (верхнее гнездо)	Внутренний Ø1000 мм (соответствует валу/удлинителю снаружи)
Нижнее отверстие (нижний патрубок/розетка)	Ø600 мм / Ø450 мм / Ø315 мм (по индивидуальному заказу)
Высота	250 мм/500 мм/750 мм (чаще всего: 500 мм)
Толщина стены	6–10 мм (возможен вариант с усилением ребрами)
Материал	Первичный или переработанный полипропилен (ПП), MFI 2–6
Тип соединения	Патрубок и муфта с двойными уплотнениями из EPDM
Функции	Вертикальные ребра жесткости, дополнительные литые держатели ступенек лестницы, противоскользящая текстура на внешней поверхности.

Конусы обычно имеют гладкие стенки и внешние ребра для устойчивости к короблению при заглублении.

Как компания ZHONGYUE разработала высококачественную пластиковую форму для конуса люка из полипропилена DN1000

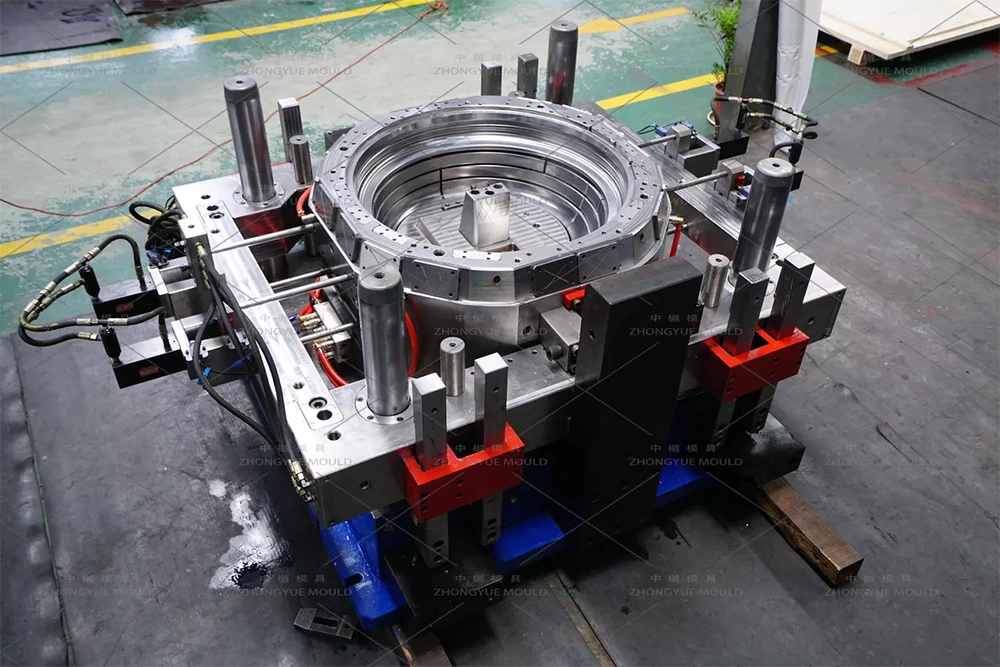

① Разделенная полость (выпуклая/двухполовинная форма) для конической геометрии

Коническая конусность предотвращает осевое зачистку твердого сердечника/полости. В наших конусных формах используются:

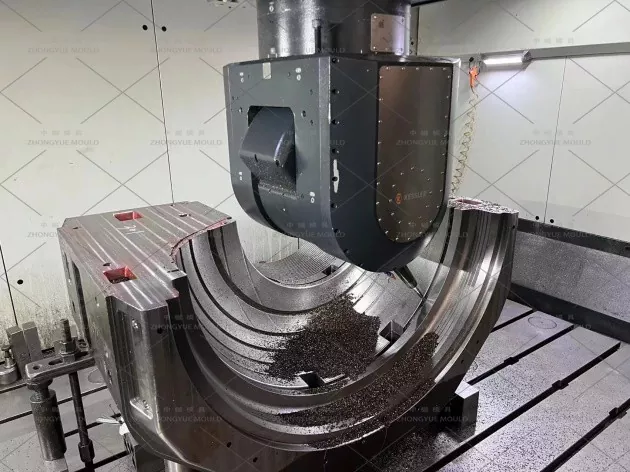

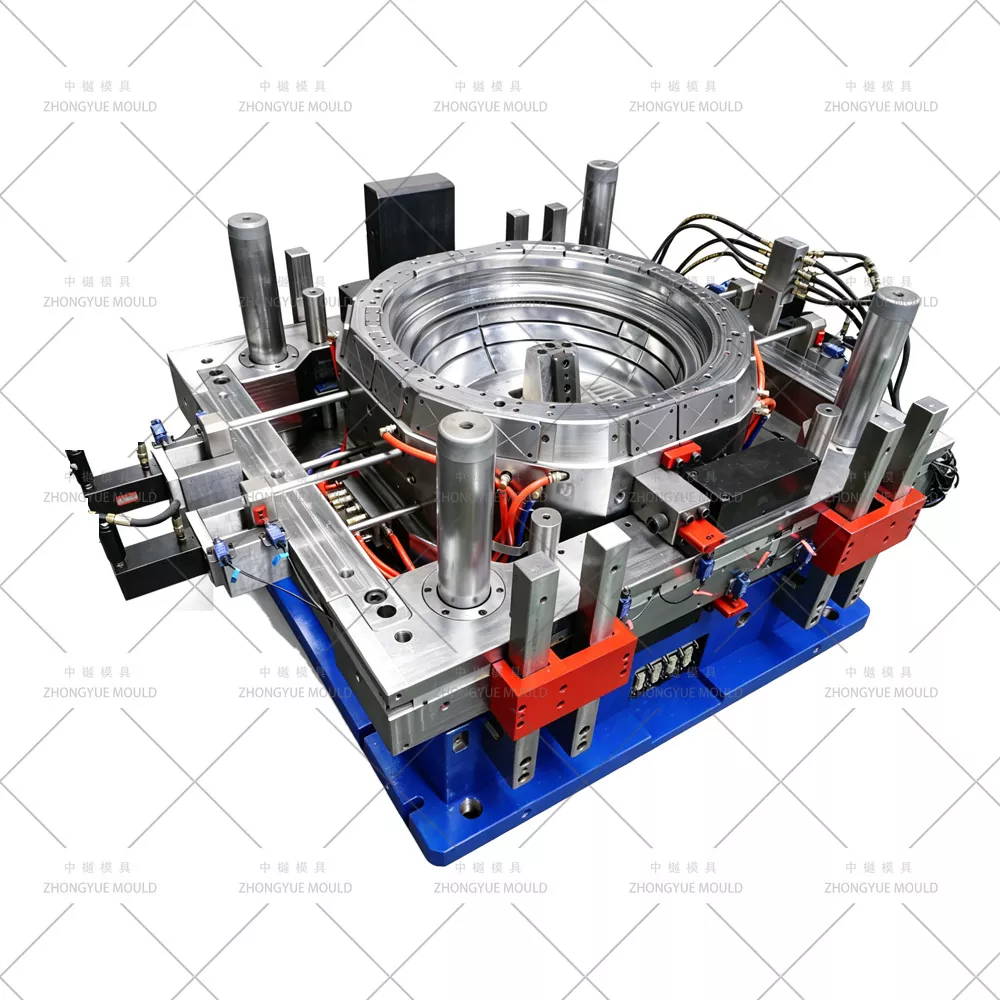

Конструкция с разделенной полостью (лепестковая форма из двух или трех сегментов), управляемая гидравлическими цилиндрами или наклонными направляющими штифтами для бокового открытия.

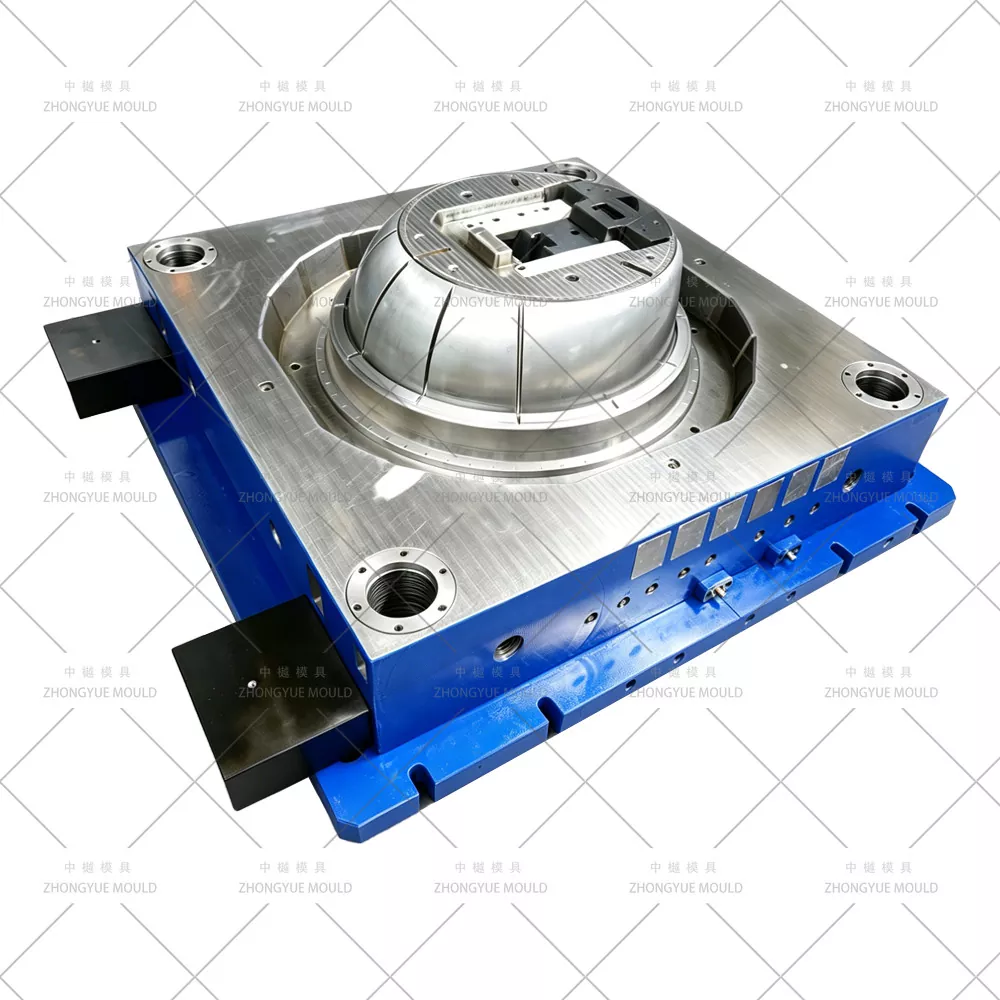

Внутренний стержень (оправка) обычно фиксирован или слегка выдвижен; продукт высвобождается при открытии разделенной полости.

Разделительные поверхности отшлифованы до ±0,01 мм, чтобы минимизировать заусенец на поверхности конуса.

Угол уклона внутреннего сердечника: 1°–2° (в зависимости от зоны); внешняя разделенная полость подобрана соответствующим образом.

② Глубокая полость охлаждения – Основная перегородка

Охлаждение контролирует время цикла (обычно 70–120 секунд для конусов H=500 мм):

Внутреннее ядро: перегородка с глубокими отверстиями и барботажной трубкой, достигающей полной глубины конуса → равномерное охлаждение изнутри и овальность минимизированы.

Оболочка с разделенной полостью: зонированные ватерлинии на расстоянии 18–22 мм от формовочной поверхности.

Независимые температурные зоны для сердцевины и полости для управления дифференциальной усадкой ПП.

③ Компенсация усадки ПП и точность канавки уплотнения

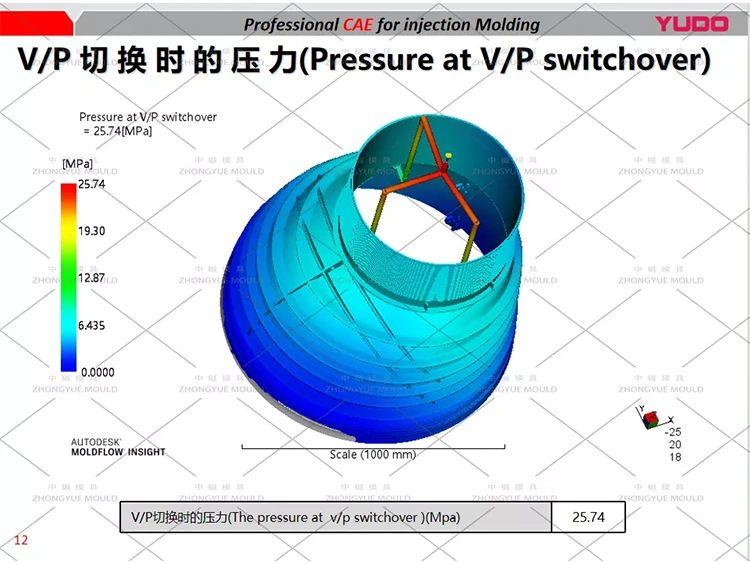

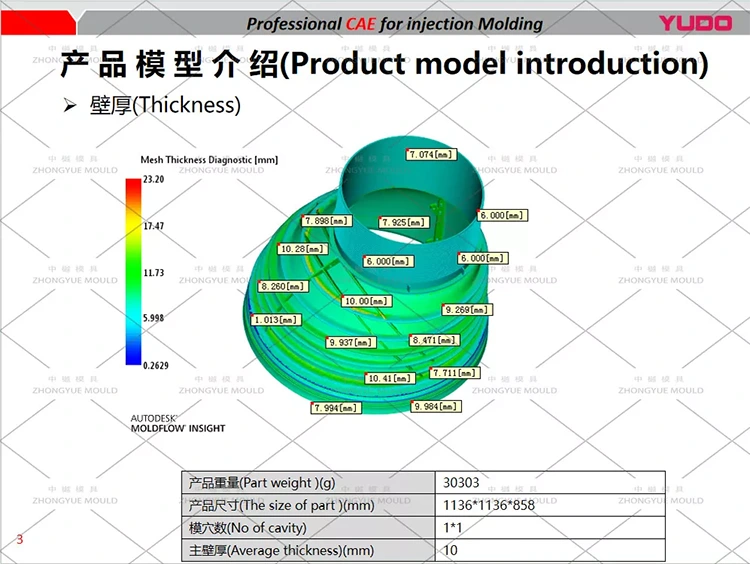

Mold CAD компенсирует изотропную усадку ПП на 1,6–1,8%, что подтверждается Moldflow по запросу.

Верхние и нижние канавки уплотнения (для уплотнительного кольца/манжетного уплотнения из EPDM) обработаны с допуском ±0,05 мм → обеспечивают водонепроницаемое соединение с прилегающим валом/основанием/крышкой.

Внутренняя поверхность Ra ≤ 0,8 мкм (гладкий вариант); внешние ребра с текстурой светлого камня.

④ Выбор стали – износостойкость и долговечность

Компонент	Рекомендуемая сталь	Твердость	Примечание
Основа формы	S50C /	—	Усиленные стяжки
Вставки с разделенной полостью	P20 Предварительно закаленный	СПЧ 28–33	Стандартный, 500 тыс.–1 млн снимков.
Внутренний сердечник/оправка	P20 Предварительно закаленный	СПЧ 28–33	P20 предпочтителен из-за лучшей стойкости к термическому удару на глубоком сердечнике.
Износостойкие пластины/направляющие	Азотированный 718H	—	Уменьшите трение при раздельном действии

⑤ Затворы и вентиляция

Обычно боковая веерная заслонка или перекрывающаяся заслонка на конце большего диаметра (верхний конец диаметром 1000 мм) для заполнения вниз, сводя к минимуму захват воздуха в конусе.

Разделительные вентиляционные отверстия по длине конуса + сапуны в зоне последнего заполнения.

Стандарт холодного канала; горячее сопло опционально на выделенных линиях с высокой производительностью.

⑥ Блокировки выброса и безопасности

Выброс через выталкивающую пластину, нажимающую на фланец/заплечик при открытии разделенной полости; иногда помогает стриппер-ринг.

Датчики гидравлической блокировки предотвращают закрытие формы, если разделенная полость закрыта не полностью или стержни не втянуты.

Типичные применения

Камеры для проверки муниципальной канализации и ливневой канализации: соединяют вал диаметром 1000 мм со стандартной рамой крышки (переходник крышки DN600/DN450/DN315→DN315 или DN190).

Придорожные камеры: с адаптерами крышки для тяжелых условий эксплуатации (D400/F900).

Модульные системы камер: совместимы с валами из полипропилена (250/500/750/1000 мм) и настольными основаниями — полное соответствие стандарту EN 13598-2 при производстве из сертифицированного полипропилена.

Поглощение дождевой воды / впитывающие камеры: как переход к укрытию доступа

Почему ZHONGYUE MOLD подходит для вашей конической формы люка?

Полная система формования смотровой камеры — мы изготавливаем основание (2/3/4-ходовое) + вал (250–1000 мм) + конус (различные уменьшения) + защитную рамку — универсальное решение для поставщиков камерных систем.

Опыт разделения полостей – шлифованные разделительные поверхности, минимальный заусенец, безопасная гидравлическая блокировка, точное освобождение конуса.

Охлаждение глубокой вытяжки – барботер с перегородками + вставки BeCu → минимизация коробления и более короткий цикл за счет конической геометрии.

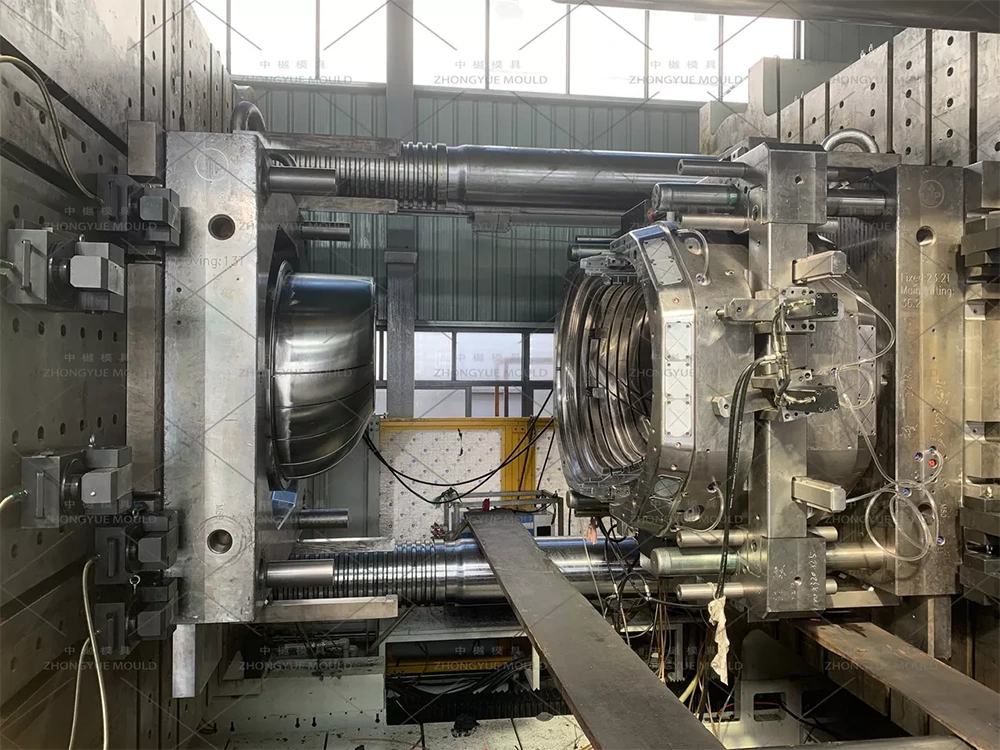

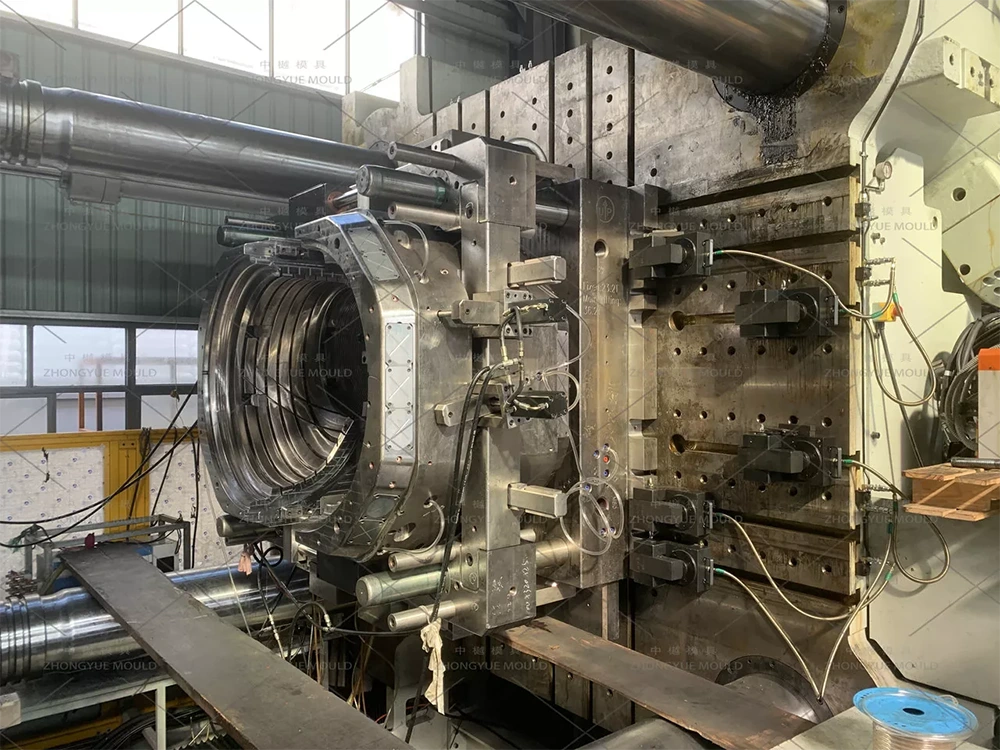

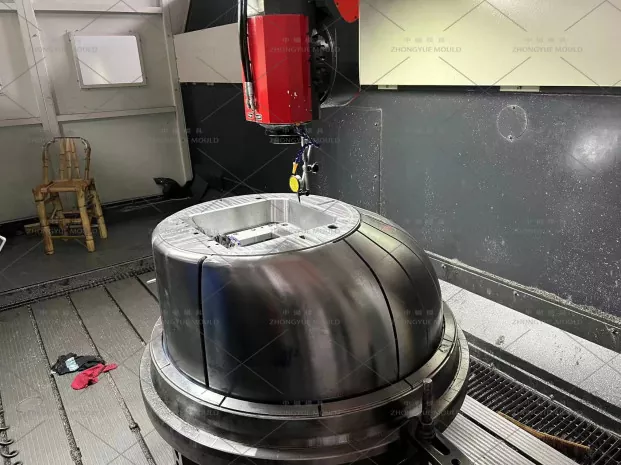

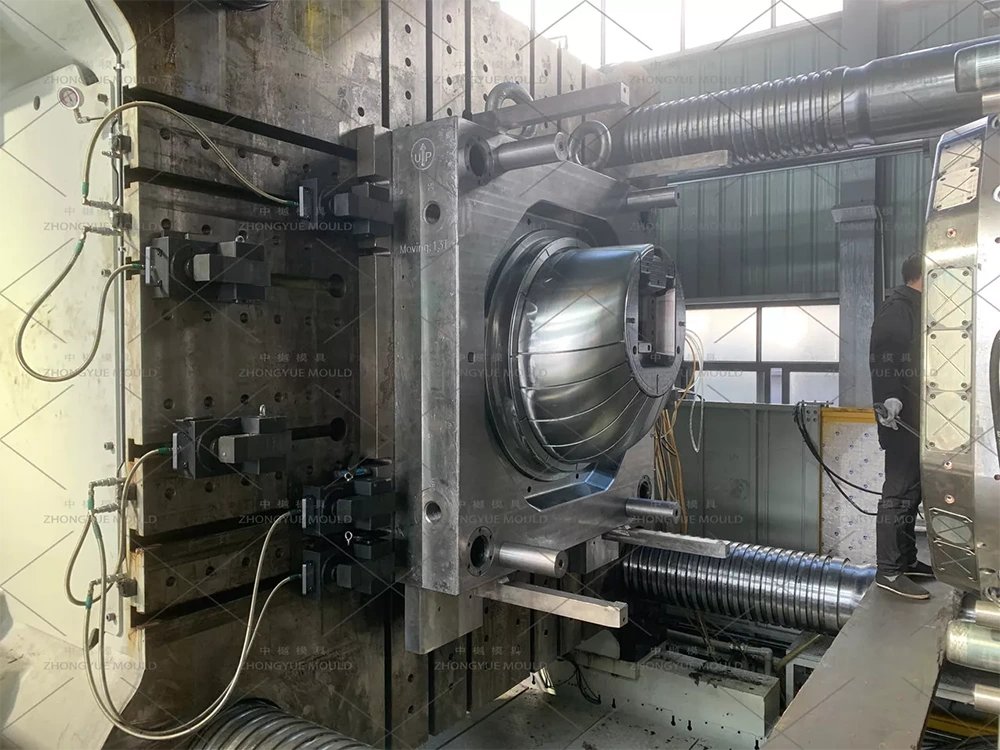

Полный пакет контроля качества — проверка КИМ, сертификаты на сталь, пробное видео T0 и образец отчета о размерах перед отправкой.

Запасные части и поддержка – дополнительные уплотнения, изнашиваемые пластины, ленты нагревателя (если горячее сопло), удаленное устранение неисправностей.
