Пластиковая 4-ходовая базовая форма для люка DN1000 из полипропилена

Пластиковая 4-ходовая базовая форма для люка из полипропилена DN1000 — базовая форма для смотровой камеры от ZHONGYUE MOLD

Подземные дренажные и канализационные сети используют пластиковые смотровые камеры для доступа, очистки и обслуживания. Наиболее важным компонентом является основание люка — обычно литое основание из полипропилена или полиэтилена большого диаметра с уступами (проточным каналом) и входными/выходными отверстиями с раструбами для подключения канализационных труб DN150–DN600.

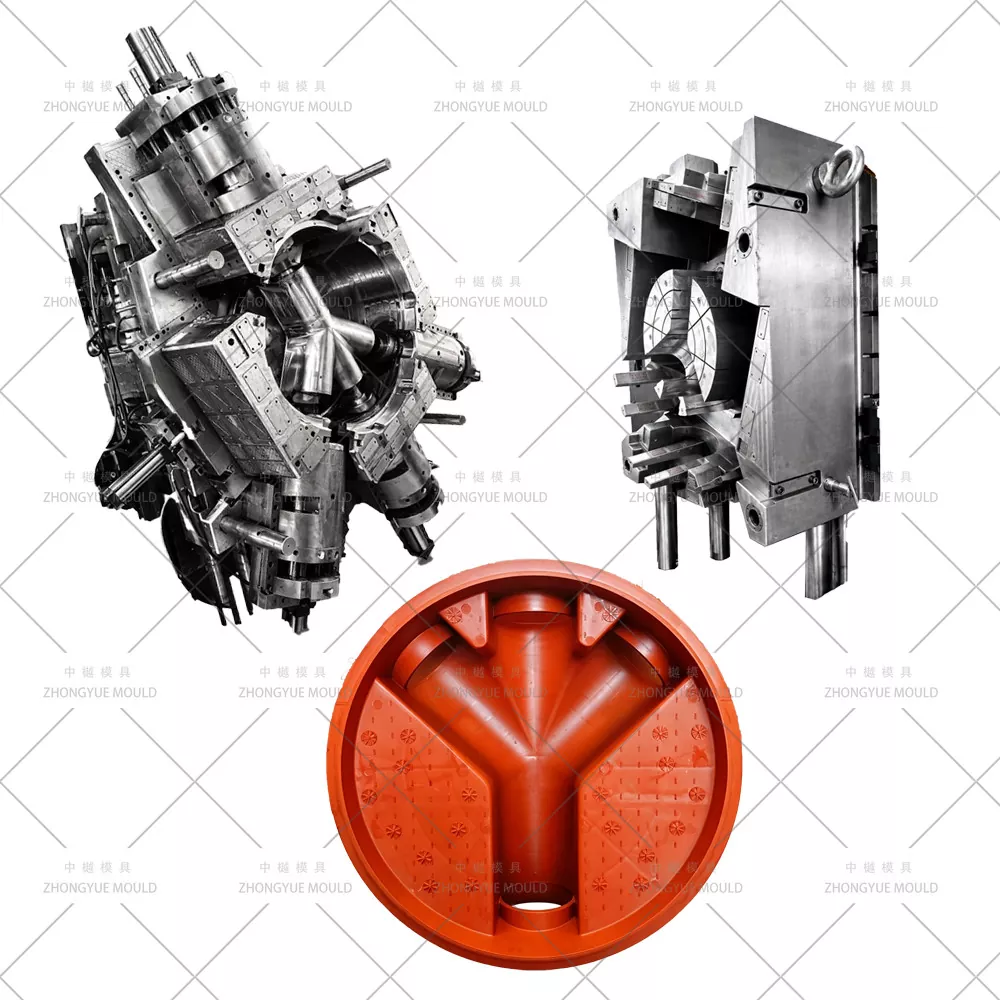

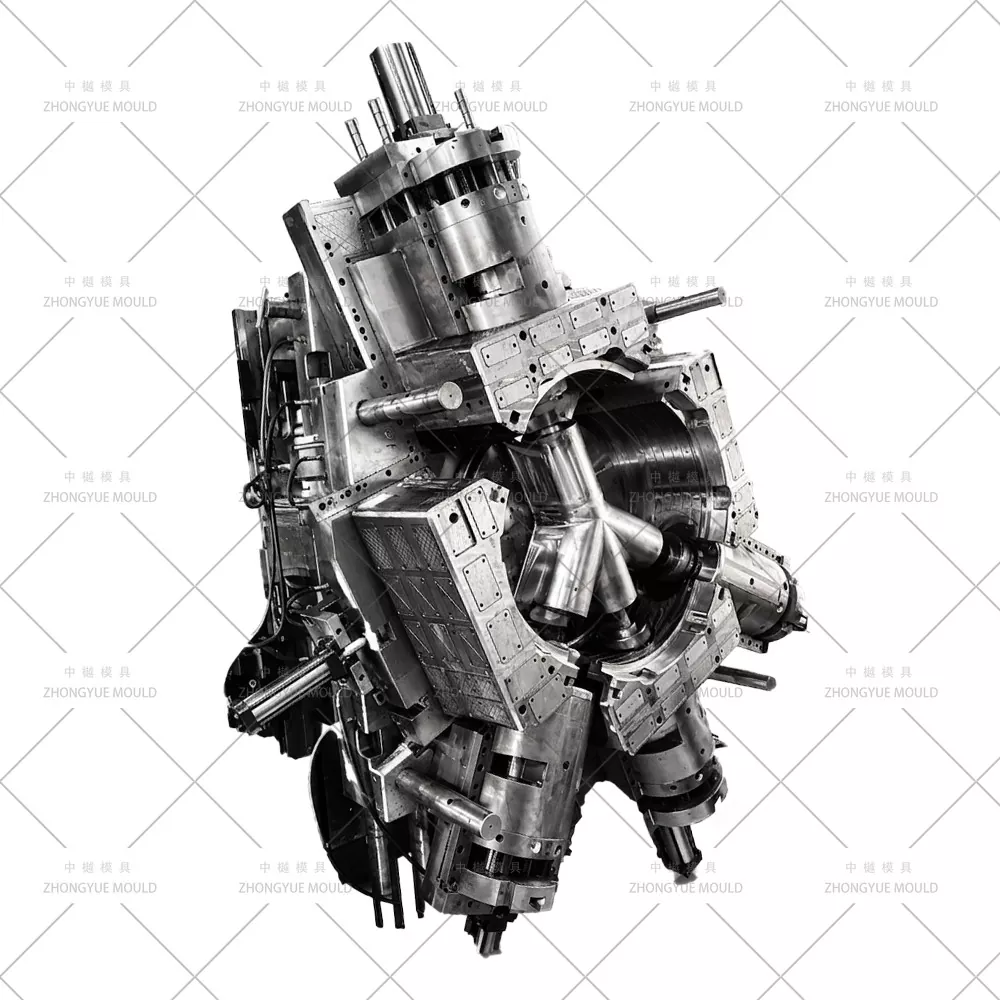

Пластиковая полипропиленовая четырехходовая базовая форма для люка DN1000 представляет собой большой прецизионный инструмент для литья под давлением, который формирует основание внутреннего диаметра Ø1000 мм с четырьмя направленными патрубками для труб, цельнолитыми скамейками и ребристыми конструкциями глубокой вытяжки. В компании ZHONGYUE MOLD (Хуанъянь, Тайчжоу, Китай) мы обладаем обширным опытом проектирования и изготовления форм для оснований камер люков из полипропилена (усадка ~ 1,6–1,8%), отличающихся четырехсторонним гидравлическим вытягиванием стержня, глубоким охлаждением полостей и усиленной конструкцией вставных блоков для обеспечения точности размеров и длительного срока службы формы.

Технические характеристики пластиковой формы для люка:

Типовые технические характеристики – Форма основания четырехходового люка из полипропилена DN1000

Сделайте свой следующий проект по изготовлению пластикового люка ярче!

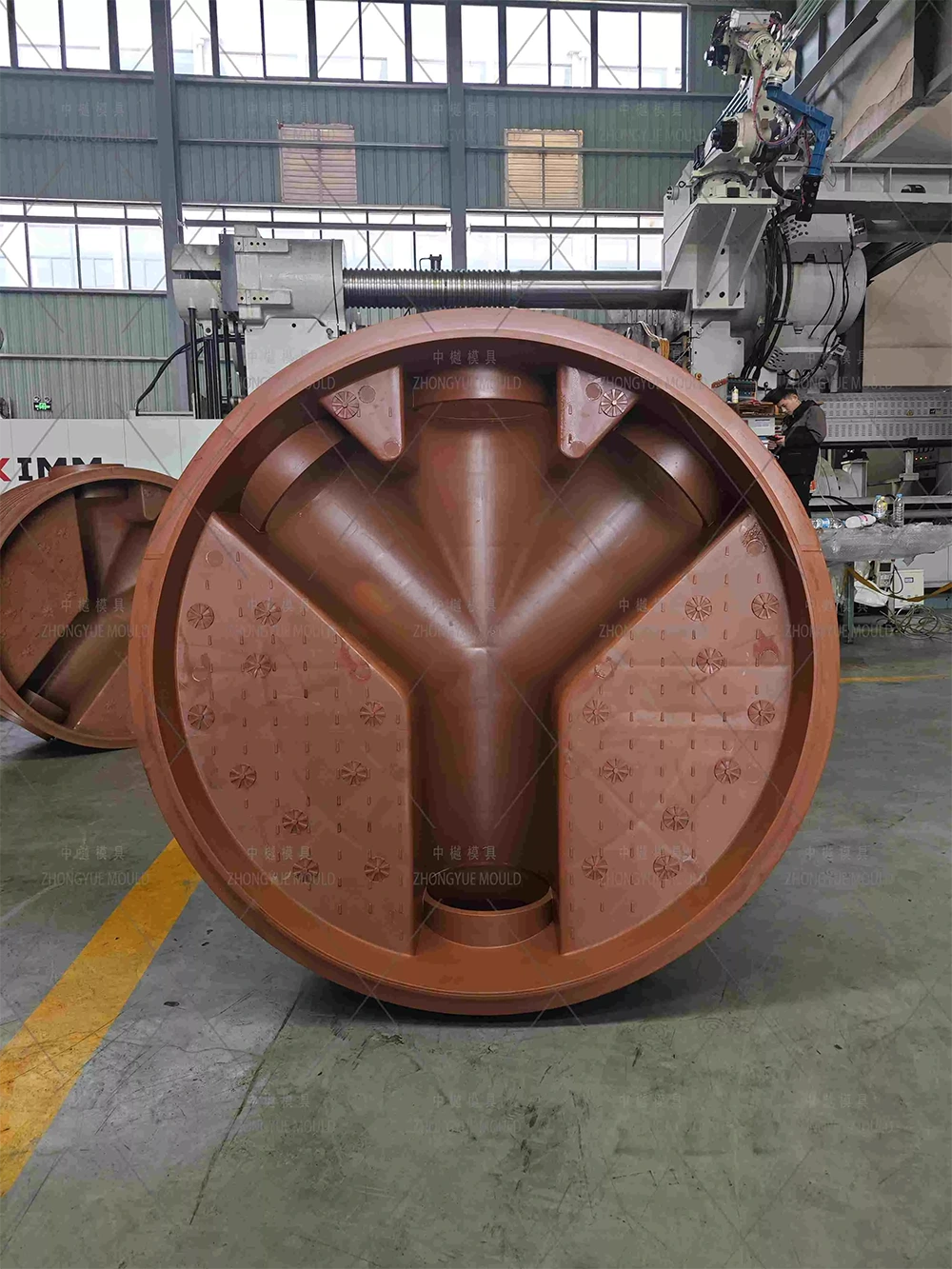

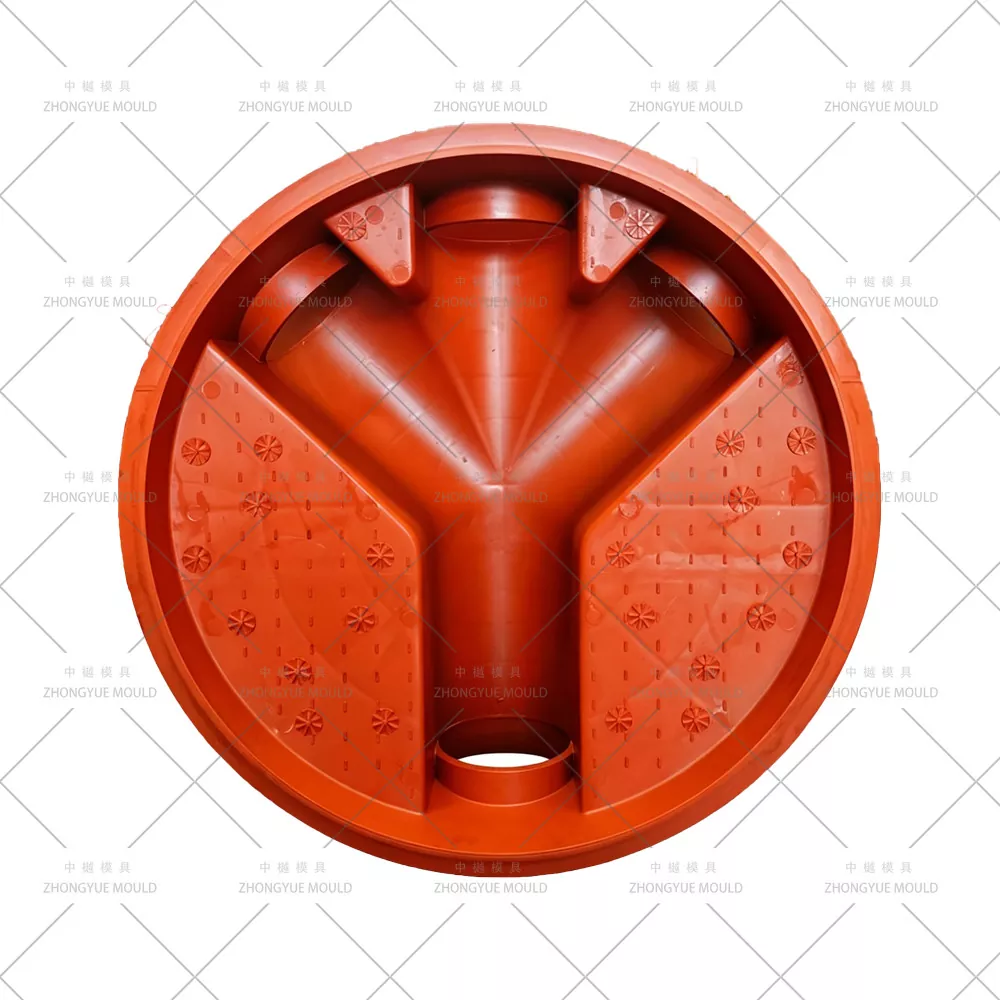

Что такое 4-ходовое основание люка PP DN1000?

Диаметр основания: внутренний Ø1000 мм (внешний Ø обычно ~1140–1200 мм в зависимости от толщины стены)

Конфигурация: 4-ходовая = 1 вход + 1 выход (напротив) + 2 боковых ответвления (могут быть заглушками на месте); розетки соответствуют стандартам EN 13598-2/DIN 19535

Размеры трубных муфт: Обычно DN150 / DN200 / DN225 / DN300 / DN400 / DN500 / DN600, конфигурируются с помощью сменных вставных колец.

Материал: первичный или переработанный полипропилен (ПП) — химически стойкий, легкий, с длительным сроком службы (более 50 лет под землей).

Скамья: литой проточный канал (отстойник/стол) для направления сточных вод к выпускному отверстию — может быть с гладким радиусом или плоским скамьей в зависимости от конструкции.

Как компания ZHONGYUE разрабатывает высококачественную форму для основания люка

① 4-стороннее гидравлическое извлечение сердечника для трубных муфт

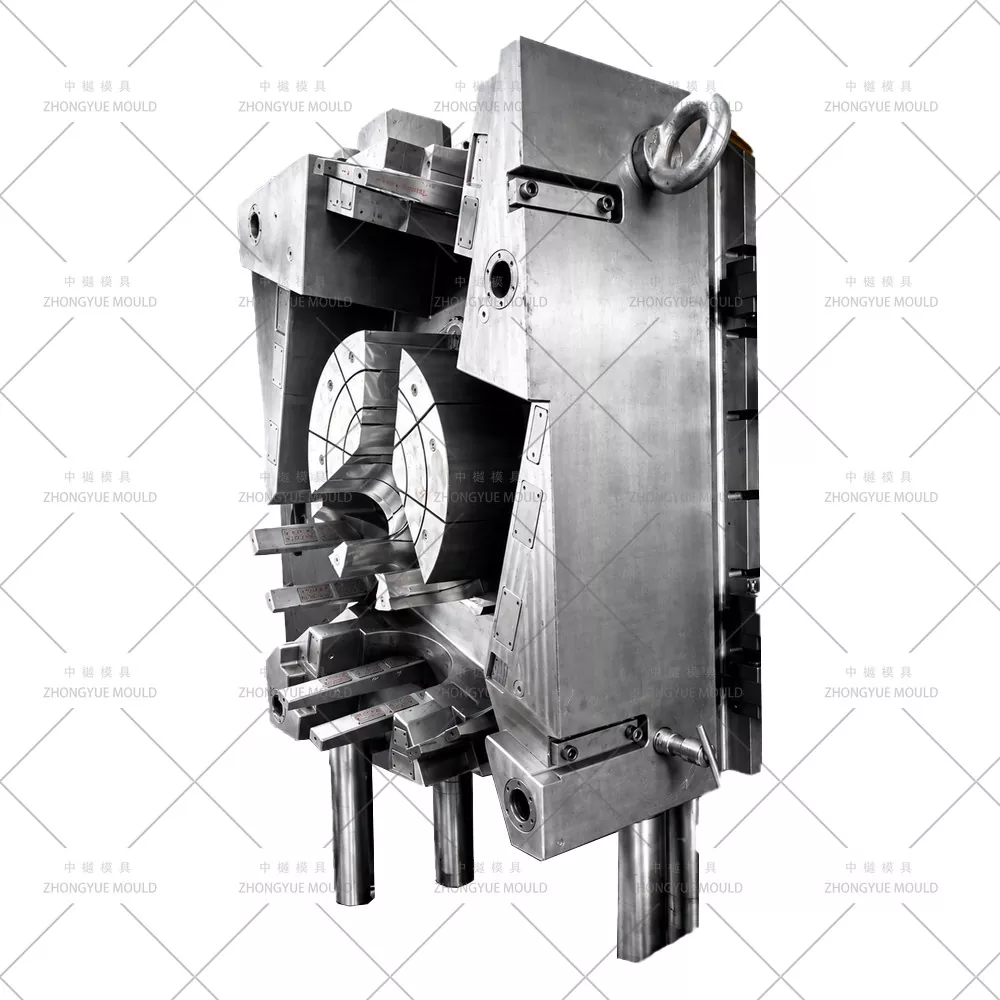

Отличительной особенностью четырехходовой базовой формы для люка из пластика PP DN1000 являются четыре больших боковых сердечника, образующих раструбы/раструбы для труб.

Каждый сердечник муфты приводится в действие независимыми гидравлическими цилиндрами (или подъемниками с большим углом наклона для неглубоких гнезд) с блокировочными концевыми выключателями, предотвращающими закрытие формы, если какой-либо стержень не полностью втянут/выдвинут.

Углы уклона головок точно рассчитаны (обычно 1–2°) с хромированными штифтами/втулками для плавного извлечения и длительного срока службы.

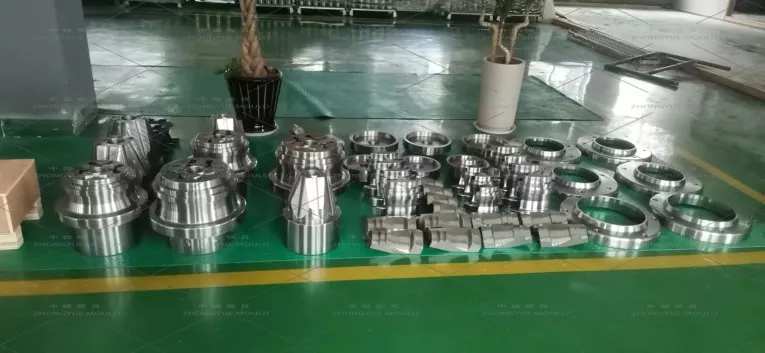

Сменные вставные кольца позволяют использовать трубы разных диаметров (DN150–DN600) без повторной обработки всего сердечника — экономия средств для поставщиков камерных систем.

② Глубокая полость охлаждения и конструкция вставного блока

Днища люков имеют толстые стенки (8–15 мм) и глубокую вытяжку — охлаждение имеет решающее значение для времени цикла (обычно 120–200 секунд).

Сердцевина: перегородки с глубокими отверстиями + барботерные трубки, доходящие до нижней части глубокого ядра, для равномерного охлаждения.

Полость (внешняя оболочка): Последовательно соединенные водопроводы на достаточном расстоянии друг от друга; Вставки BeCu (бериллиевая медь) в толстых ребрах/скамьях для уменьшения точек перегрева.

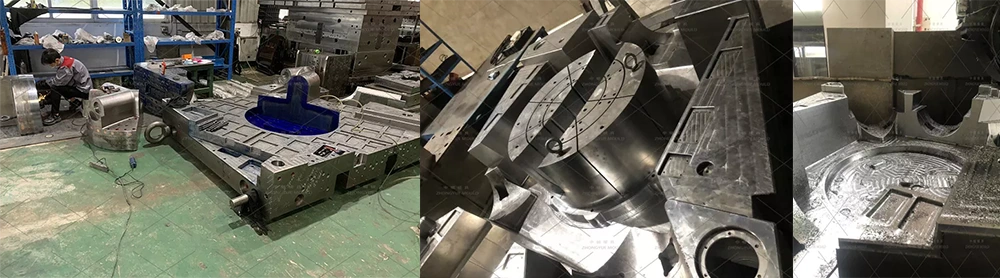

Корпус пресс-формы разделен на прецизионные вставные блоки для параллельной обработки на станках с ЧПУ и электроэрозионной обработки → время выполнения заказа сокращается примерно на 40 %, упрощается техническое обслуживание/замена в будущем.

③ Выбор стали: долговечность крупноформатной оснастки

④ Выброс и детализация скамейки

Большая выталкивающая пластина с более чем 30–60 выталкивающими штифтами/втулками, расположенными под ребрами скамьи и периферийным фланцем.

Дополнительное съемное кольцо для извлечения верхнего фланца большого диаметра.

Литая поверхность скамейки полируется/текстура контролируется в соответствии со стандартами EN для обеспечения текучести.

⑤ Бегунок и ворота

Обычно одно- или двусторонний литник + крыльчатка/вентиляторная заслонка из-за большой детали; в некоторых конструкциях используется горячее сопло (клапан последовательного действия) для балансировки заполнения с несколькими затворами на очень больших основаниях.

Холодный отводной колодец и вентиляционные отверстия для дегазации расположены вдоль линии разъема и по краям уступа, чтобы избежать следов ожогов в глубоких углублениях.

Типичные применения

Муниципальная канализация и ливневая канализация: смотровые камеры DN1000 для жилых и коммерческих объектов

Придорожный и промышленный дренаж: с прочными адаптерами для крышек, совместимыми с крышками люков D400/F900.

Станции очистки сточных вод: Приемные камеры для насосных станций и отстойников.

Системы сбора дождевой воды: в качестве улавливателя/отстойника перед фильтрацией.

Совместим с EN 13598-2, DIN 19535 и основными муниципальными спецификациями при производстве из сертифицированного полипропиленового материала.

Почему ZHONGYUE MOLD подходит для вашей формы для основания люка?

Подтвержденный опыт работы с большими полостями – основания люков (Ø315–Ø1200), валы, конусы и крышки поставляются в Европу, ЮВА, на Ближний Восток.

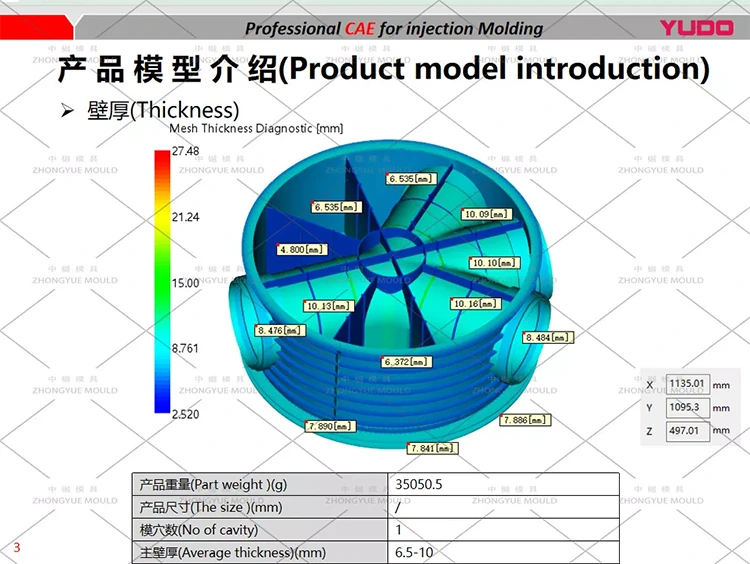

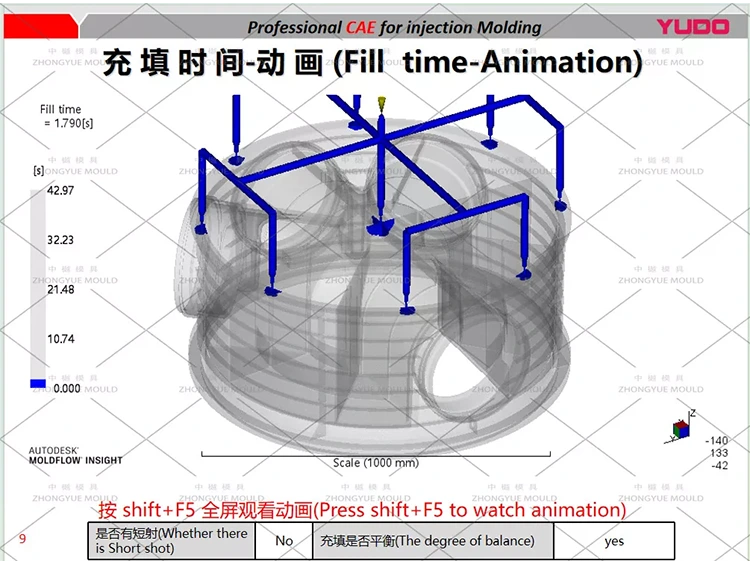

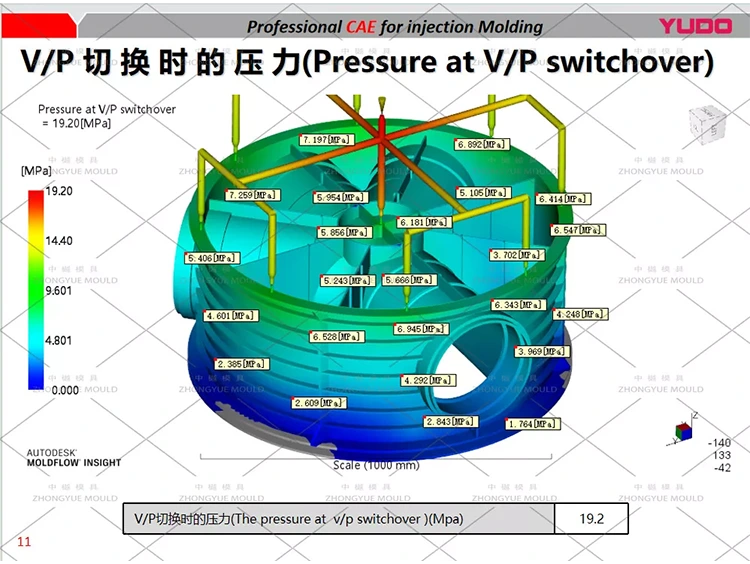

Moldflow и DFM перед резкой стали — перед обработкой проверьте рисунок заполнения, риск появления вмятин на верстаке и равномерность охлаждения.

Параллельная обработка вставных блоков – сокращает время поставки примерно на 40%; упрощает будущий ремонт изношенных секций сердцевины/полостей.

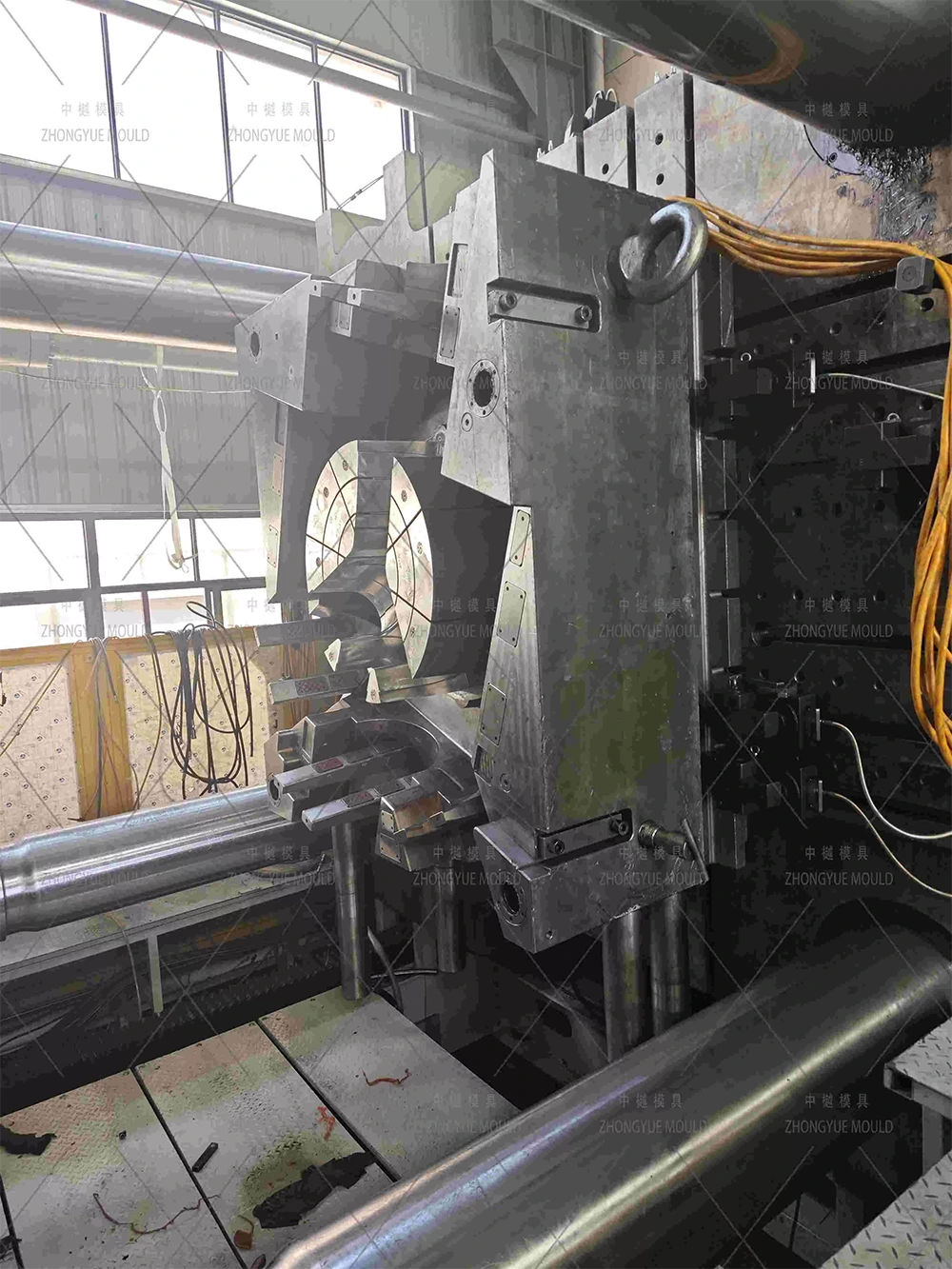

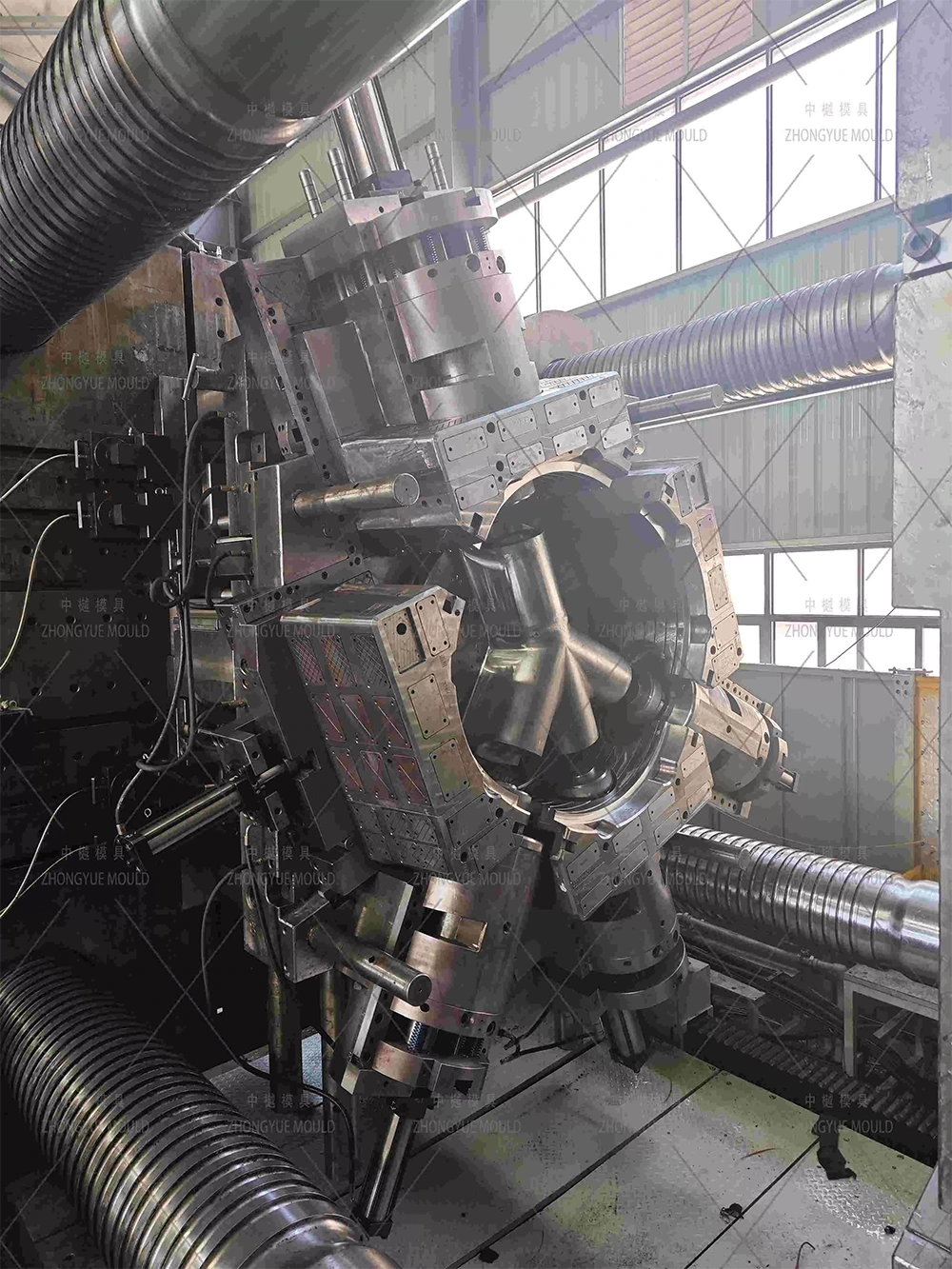

Полный пакет контроля качества — проверка КИМ, сертификаты на сталь, пробное видео T0 + образец отчета о размерах перед отправкой.

Запасные части и поддержка — дополнительные уплотнения, ленты нагревателя (если используется горячее сопло), гидравлические шланги, вставные кольца; удаленное устранение неполадок.
