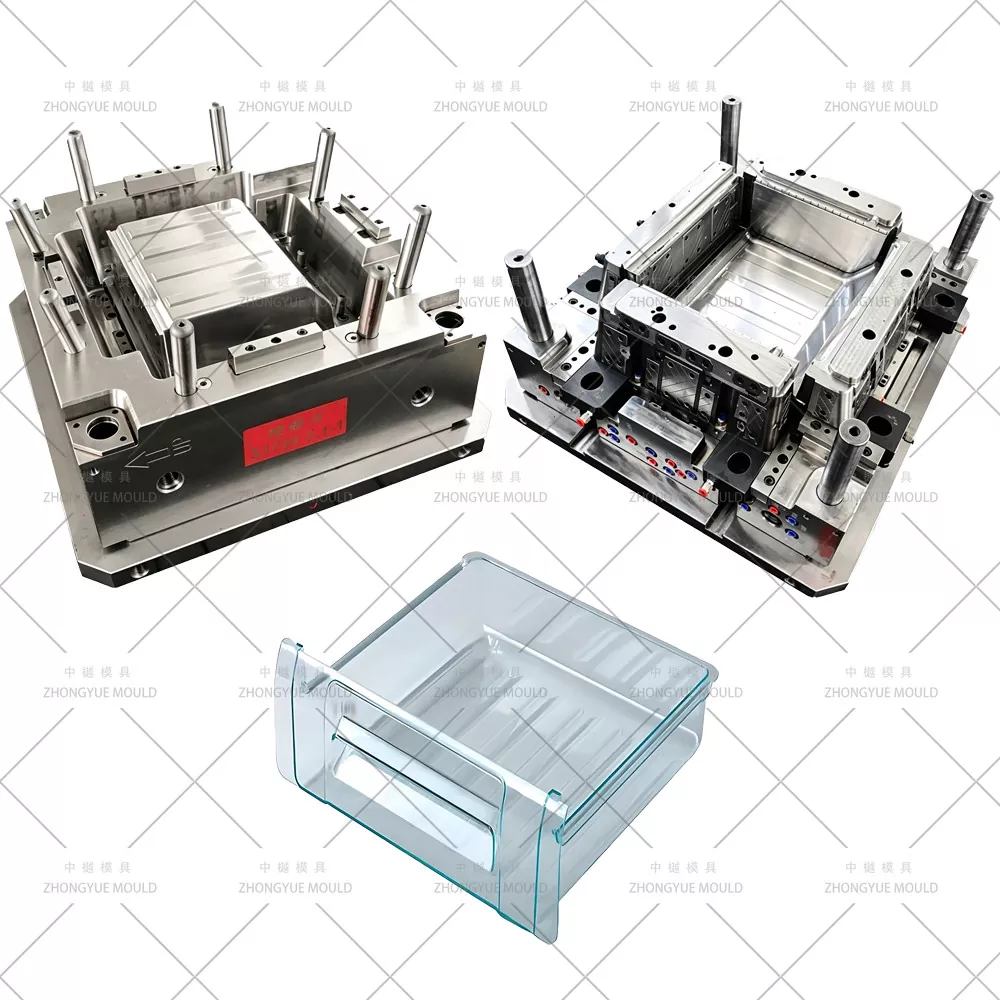

Ящики холодильника представляют собой сложные, крупногабаритные пластиковые детали, требующие высокой точности при проектировании пресс-форм. В этом тематическом исследовании подробно описано, как компания Zhongyue Mold разработала высокопроизводительное решение для ящика холодильника из полистирола, решая проблемы, связанные с расформовкой, охлаждением и структурной целостностью.
|
Название формы |
Пластиковая форма для ящика холодильника |
|
|
Материал пресс-формы |
P20,2738,718H,NAK80,2316,S136,H13 и т. д. |
|
|
Основа формы |
Самодельный, ЛКМ, ДМЕ, АССАБ |
|
|
Полость |
Одиночный/несколько |
|
|
бегун |
Холодный бегун и горячий бегун |
|
|
Бренд «Горячий бегун» |
Мастер, ХАСКИ,ЮДО и т. д. |
|
|
Программное обеспечение Дегсин |
УГ: Aoto CAD и так далее. |
|
|
Жизнь пресс-формы |
50–100 миллионов выстрелов/5–6 лет, даже через 10 лет при хорошем обслуживании |
|
|
Время Т1 |
45-60 дней |
|
|
Пластиковый материал |
ПК АБС |
|
|
Тип ворот |
Точные ворота, краевые ворота, дополнительные ворота, пленочные ворота, клапанные ворота, открытые ворота и т. Д. |
|
|
Обработка поверхности пресс-формы |
Электроэрозионная обработка, текстура, полировка до блеска |
|
|
Система качества |
ИСО9001 |
|
|
Код ТН ВЭД |
8480719090 |
|
|
Источник |
Хуанъянь Чжэцзян Китай |
|
|
Упаковка |
Деревянный ящик |
|
|
Материал пресс-формы |
Твердость |
Жизнь пресс-формы |
|
P20 |
СПЧ 28-33 |
>300 000 выстрелов |
|
718 |
СПЧ 33-36 |
>500 000 выстрелов |
|
Н13 |
КПЧ >43 |
>800 000 выстрелов |
|
2344 |
КПЧ >48 |
>800 000 выстрелов |
|
S136 |
СПЧ 48-52 |
>1 000 000 выстрелов |
Сделайте свой следующий проект формы для холодильника ярче!

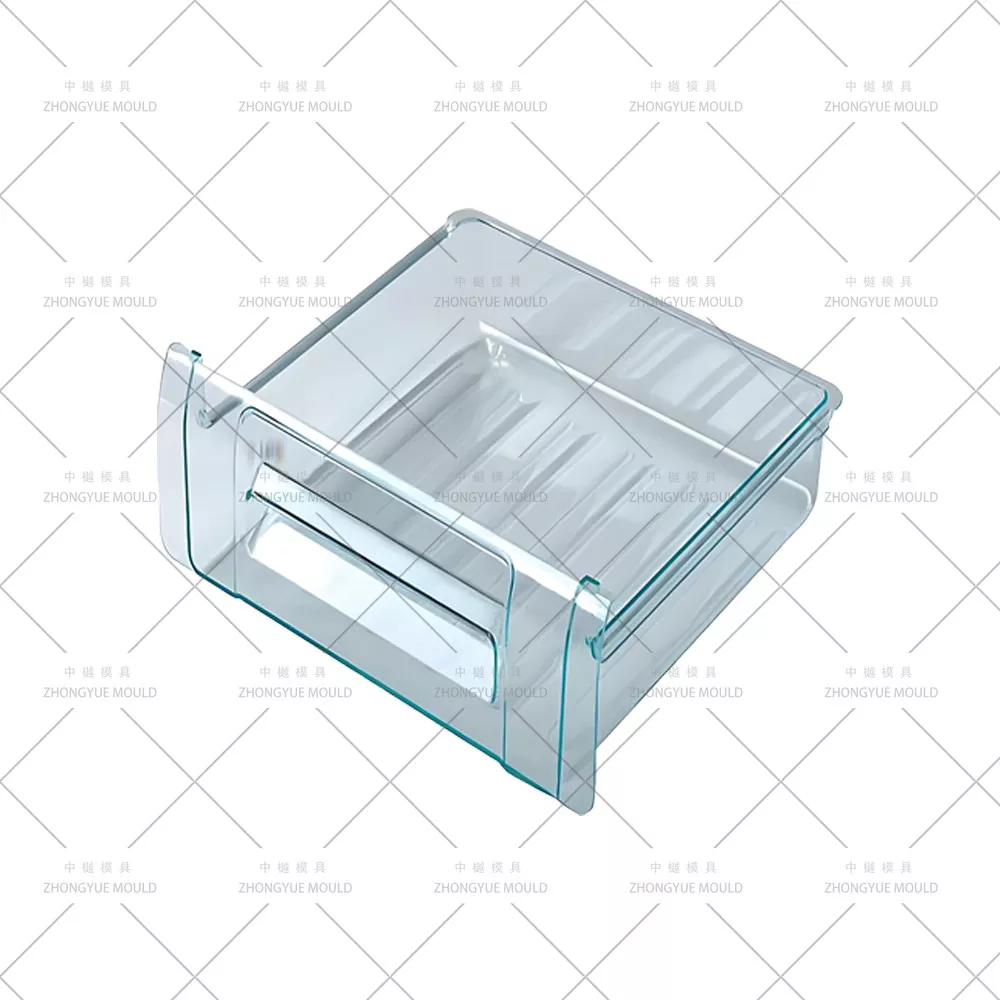

Ящик холодильника имеет сложную геометрию, включающую:
Арочная поверхность на верхней лицевой стороне.
Множественные пряжки (на передней центральной части, внутренней поверхности и обеих боковых стенках).
Узкая юбка (шириной около 8 мм) вдоль горловины ящика.

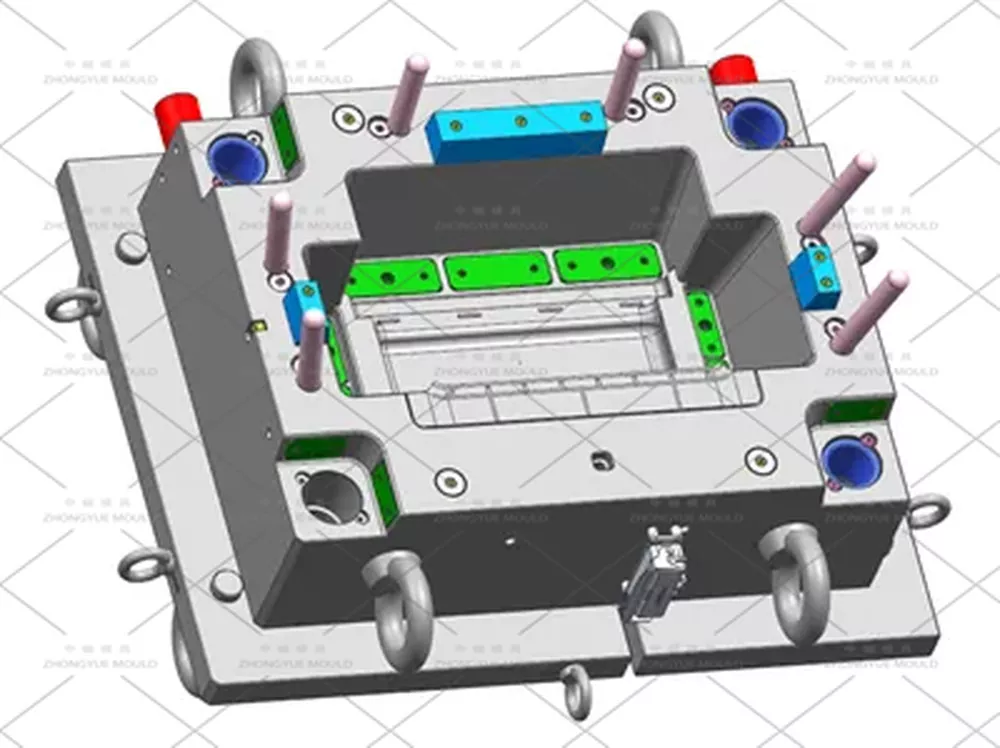

Чтобы преодолеть проблемы деформирования, мы внедрили гибридное решение, сочетающее в себе фиксированные ползунки пресс-формы, боковые ползунки и механизм деформирования с наклонным толканием, позволяющий освободить все подрезы, не повреждая прозрачную часть PS.
|
Раздел |
Компонент/Система |
Ключевые технические характеристики и логика конструкции |
|
2.1 |
Передний боковой слайдер |
Структура: Цельная конструкция, обеспечивающая высокую прочность. Эстетика: Сдвиньте канавку, скрытую на сиденье, чтобы предотвратить появление выступающих линий на видимой поверхности. |
|
2.2 |
Боковой слайдер |
Конструкция: Наклонная направляющая + ползунок. Производство: Разборная конструкция (ползун + седло) для удобства обработки и обслуживания. |
|
2.3 |
Косой толкающий механизм |
Конструкция: система Т-образных пазов для внутренней пряжки ручки. Производительность: двойные толкатели обеспечивают сбалансированное движение; Угловая прорезь соответствует форме пряжки. |
|
2.4 |
Усовершенствованная система выброса |
Конструкция: Нажимная пластина U-образной формы, состоящая из трех частей. Функция: Инкрустированный дизайн предотвращает заклинивание; плоский толкатель обеспечивает синхронизированное движение. |
|
2.5 |
Устройство отключения вакуума |
Система: Двойные выдувные агрегаты (подвижная и фиксированная форма). Операция: Последовательная активация для предотвращения вакуумных трещин во время открытия формы. |
|
2.6 |
Горячеканальная система |
Компонент: сопло игольчатого клапана Mould-Master. Конструкция ворот: утопленное расположение ворот для скрытия следов сварных швов. |
|
2.7 |
Основание пресс-формы и выравнивание |
Конструкция: встроенная фиксированная пластина + вставная конструкция для перемещения формы. Выравнивание: конические углубления и выступы 10° для самовыравнивания. |
|
2.8 |

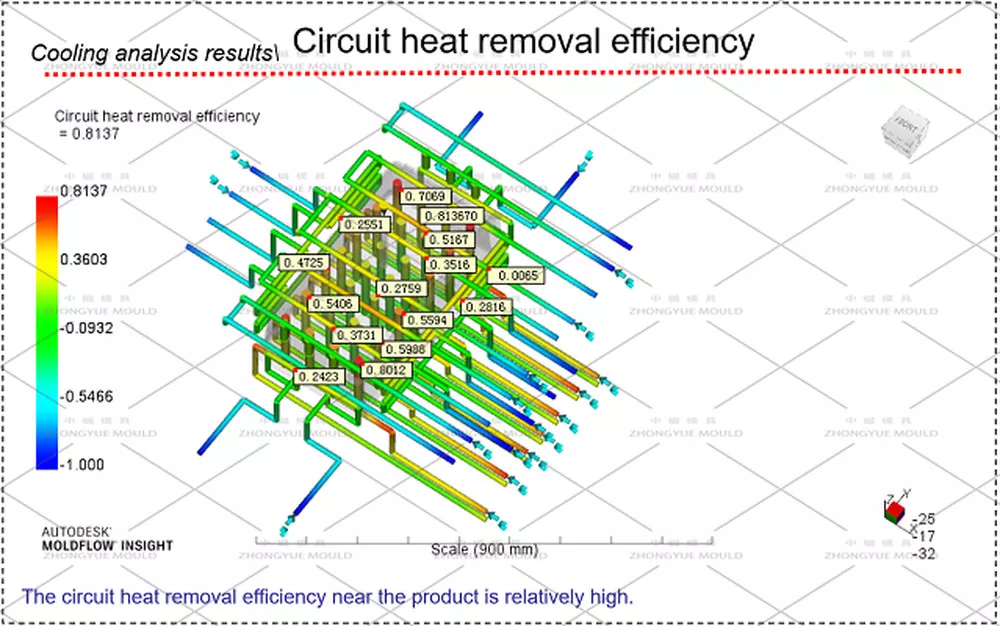

Конформная система охлаждения |
Каналы: независимые контуры для фиксированной формы; зигзагообразные внутренние каналы для наклонных нажимных блоков. Преимущество: предотвращает перекрестный нагрев и обеспечивает равномерное охлаждение. |

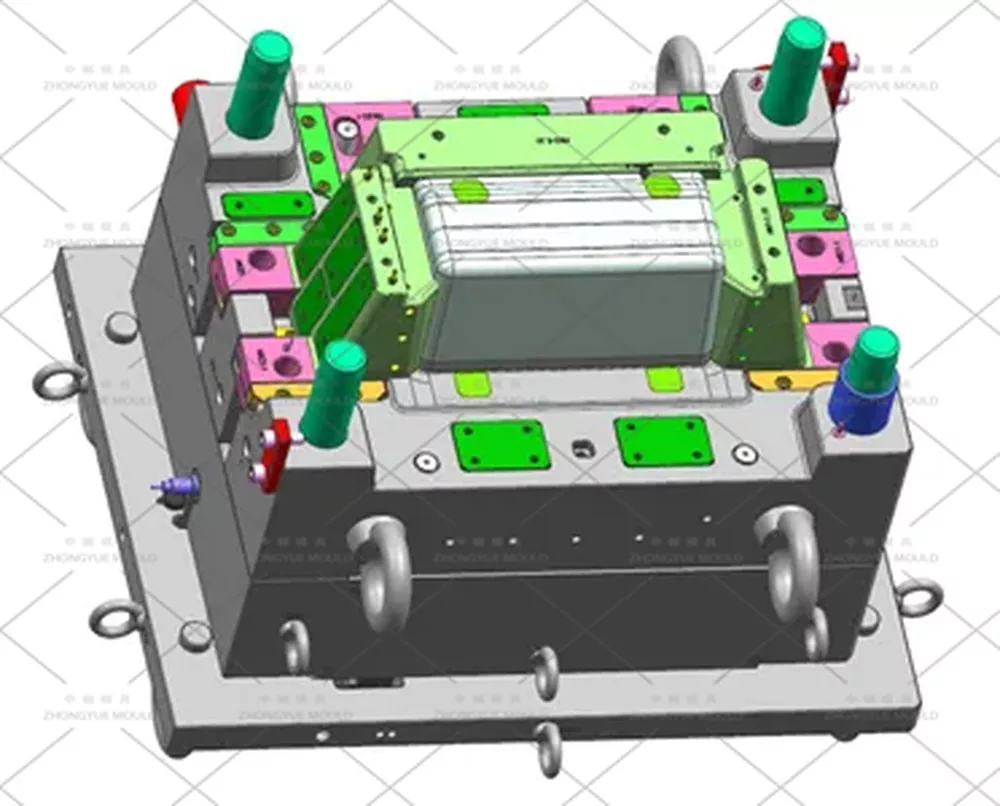

Эта двухплитная форма работает следующим образом:

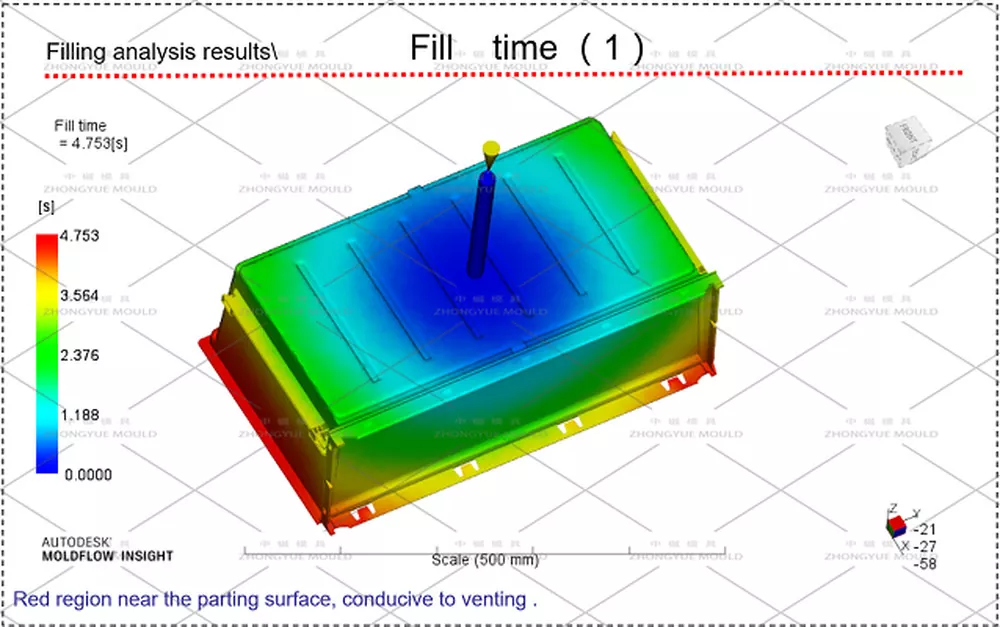

Впрыск и охлаждение: Горячий литник заполняет полость; каналы охлаждения укрепляют PS.
Открытие формы: движущаяся форма втягивается. Ползунки и косые механизмы начинают распалубку.
Выброс: выталкиватель литьевой машины активирует систему нажимных пластин, поднимая ящик.
Сброс: процесс меняется на обратный для следующего цикла.
Список материалов:
Фиксированная пластина пресс-формы: предварительно закаленная сталь 2711.
Подвижная вставка пресс-формы: сталь 2311
Основные компоненты (ползунки/наклонные толкатели): сталь 2711 с азотированием (глубина 0,15 мм, твердость 50–52HRC)
Основание пресс-формы: среднеуглеродистая сталь 1050.
Протокол прецизионной обработки:
Первая чистовая сборка: важные движущиеся части (сердечник, ползуны, толкатели) собираются перед окончательной чистовой обработкой на станке с ЧПУ, чтобы исключить разницу в шагах.
Текстурирование электроэрозионной электроэрозионной обработки: нажимные пластины подвергаются электротравлению, чтобы предотвратить появление видимых линий разъема.
Резка проволоки: для выравнивания на микронном уровне используются эталоны, предоставленные ЧПУ.
Руководствуясь философией:
Zhongyue Mold - ведущая компания в области производства пресс-форм для крышек кондиционеров для инъекций пластика. Наша высококвалифицированная команда инженеров и дизайнеров имеет многолетний опыт проектирования и производства пластиковых крышек для кондиционеров. Мы предоставляем комплексный сервис, специализируясь на производстве высококачественных и высокоточных форм для крышек кондиционеров. Мы также помогли многочисленным клиентам в настройке различных типов линий для формования пластиковых крышек кондиционеров.
Мы также можем предложить комплексную помощь в управлении вашим производственным процессом. Отдел закупок закупит высококачественное сырье, а технический отдел подберет подходящую формулу пластика. В соответствии с параметрами пластиковой крышки кондиционера, требованиями к сроку службы формы и позиционированием на рынке, мы подберем наиболее подходящие параметры, структуру и т. д. пластиковые крышки кондиционера. Наши обширные производственные мощности позволяют нам поставлять пластиковые крышки кондиционеров оперативно, по конкурентоспособным ценам и с гарантированным качеством.
