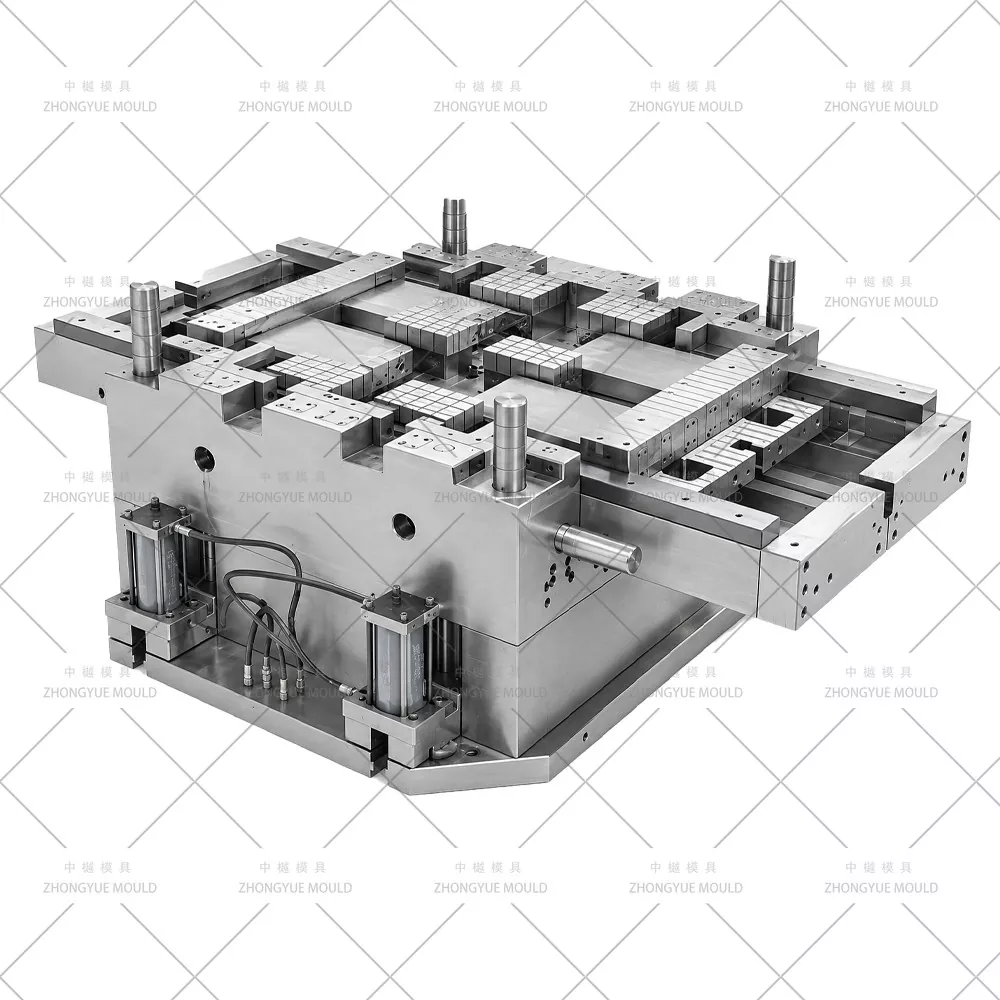

Компания ZHONGYUE MOLD является китайским производителем и поставщиком четырехходовых пластиковых форм для литьевых пластиковых поддонов. Формы разработаны для вложенных 9-опорных поддонов, односторонних и двусторонних поддонов, используемых на складах, в логистике, экспортных перевозках и погрузочно-разгрузочных работах в промышленности.
Конструкция пресс-формы выбирается в зависимости от размеров поддона, конструкции платформы, отверстий вил, пластикового материала, объема производства и ожидаемого срока службы пресс-формы. Обычно используются ПП и ПЭВП, в то время как переработанный пластик также может рассматриваться в соответствии с конструкцией поддонов и производственными требованиями.
| Размер поддона | 400 × 300 мм 600 × 400 мм 800 × 600 мм 1200 × 800 мм 1200×1000 мм 1200×1200 мм До 1500 × 1500 мм |
| Структура поддона | Вложенный, штабелируемый, односторонний, двусторонний |
| Тип записи | Двусторонний или четырехсторонний вход |
| Материал поддона | ПП, ПЭВП, переработанный пластик |
| Требование к нагрузке | Определяется конструкцией поддона, материалом, толщиной стенок, конструкцией ребер и применением. |
| Название формы | Пластиковая четырехсторонняя форма для поддонов |
| Пресс-форма из стали | P20, 718H, NAK80, 2316, S136, H13 и другие марки в соответствии с требованиями. |
| Основа формы | Самодельный, ЛКМ, ДМЕ, АССАБ |
| Полость | Одна полость или несколько полостей |
| Система бегунков | Холодный бегун или горячий бегун |
| Популярные бренды | МАСТЕР, Хаски, ЮДО и другие марки по требованию. |
| Программное обеспечение для проектирования | UG, AutoCAD и соответствующее программное обеспечение для проектирования пресс-форм. |
| Типичное время выполнения заказа T1 | Примерно 45–60 дней, в зависимости от размера и конструкции формы. |
| Типы ворот | Точные ворота, краевые ворота, дополнительные ворота, пленочные ворота, клапанные ворота, открытые ворота и другие. |
| Обработка поверхности пресс-формы | Текстура EDM, текстурирование, полировка и полировка до блеска в соответствии с требованиями детали. |
| Система качества | ИСО 9001 |
| Код ТН ВЭД | 8480719090 |
| Источник | Хуанъянь, Чжэцзян, Китай |
| Упаковка | Деревянный ящик |
Конструкция пресс-формы зависит от конструкции поддона, а не только от его размера. Конструкция настила, опорные стойки, отверстия для вил, требования к нагрузке, метод штабелирования и погрузочно-разгрузочное оборудование — все это необходимо учитывать при разработке формы.
| Тип пресс-формы | Конструктивные особенности | Метод входа | Типичные применения |
| Вложенная конструкция с 9 ножками | Верхняя дека с коническими опорными ножками и отверстиями между опорами. | Въезд вилочного погрузчика или домкрата с четырех сторон | Экспортные перевозки, односторонняя логистика и складирование. |
| Односторонний дизайн | Одинарная платформа с полозьями и усиленными зонами входа вил | Вход вилки через отверстия направляющих | Распределение, складирование и повторная обработка. |
| Двусторонний дизайн | Двусторонняя дека со встроенными вилочными туннелями | Развилка входа через туннельную конструкцию | Промышленное транспортирование, использование в тяжелых условиях и в стеллажном исполнении. |
Пластиковый поддон имеет большую площадь формования с ребрами, ножками и другими конструктивными особенностями. Положение ворот и расположение направляющих необходимо учитывать вместе с геометрией поддона, пластиковым материалом, толщиной стенок и условиями впрыска.
В зависимости от проекта можно выбрать горячеканальные или холодноканальные системы. Для больших или сложных деталей можно использовать Moldflow или другой анализ CAE для проверки поведения заполнения, линий сварки, воздухоуловителей и давления впрыска перед обработкой формы.
Платформа, ребра и опорные зоны могут иметь разные требования к охлаждению. Охлаждающие каналы расположены вокруг основных зон формования в соответствии со структурой детали и доступным пространством формы.
При необходимости для разных зон можно использовать отдельные контуры охлаждения. Окончательная компоновка зависит от толщины поддона, структуры ребер, пластикового материала, требований цикла и конструкции формы.
Для отверстий вил и других подрезов могут потребоваться направляющие, боковые стержни, подъемники или аналогичные механизмы. Механизм подбирается в зависимости от геометрии отверстия и направления открытия формы.
Направляющие компоненты и сменные изнашиваемые детали можно использовать в движущихся зонах, где необходимо поддерживать техническое обслуживание пресс-формы.
Система выброса организована в соответствии со структурой поддона и направлением открытия формы. Выталкивающие штифты, выталкивающие блоки и другие компоненты можно расположить вокруг подходящих участков поддона для распределения силы выталкивания.
Схема выталкивания проверяется вместе с системами охлаждения и бокового действия, чтобы избежать помех при открытии формы и удалении детали.
Сталь, используемая для изготовления формы, выбирается в зависимости от объема производства, пластикового материала, структуры формы, требований к поверхности и ожидаемого срока службы. Распространенные варианты включают P20, 718H, H13, S136 и другие подходящие инструментальные стали.
| Пресс-форма из стали | Типичная твердость | Типичное использование |
| P20 | СПЧ 28–33 | Стандартные применения пресс-форм |
| 718H | СПЧ 33–36 | Более высокие объемы производства и общая износостойкость |
| Н13 | СПЧ 43+ | Области применения, требующие повышенной износостойкости и термостойкости |
| 2344 | ПЦ 48+ | Применение пресс-форм с повышенным износом |
| S136 | СПЧ 48–52 | Области применения, требующие коррозионной стойкости и соответствующего качества поверхности. |

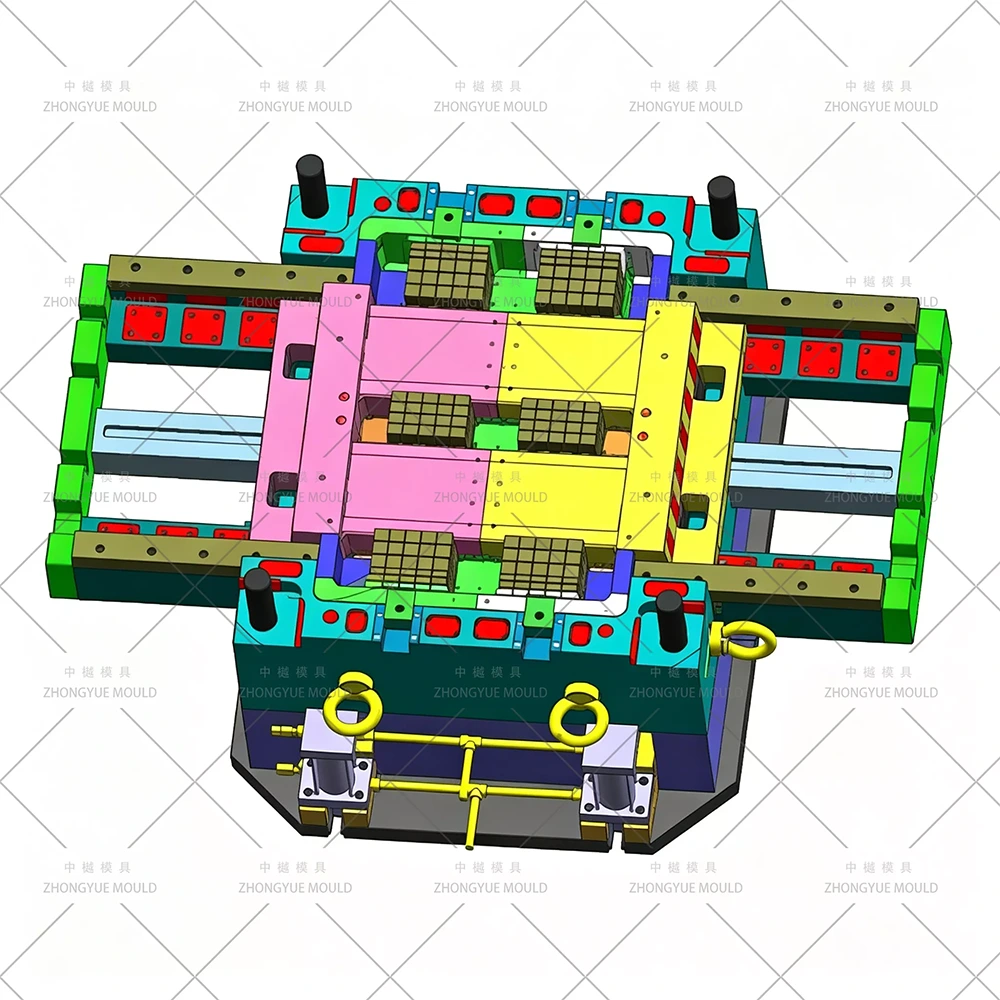

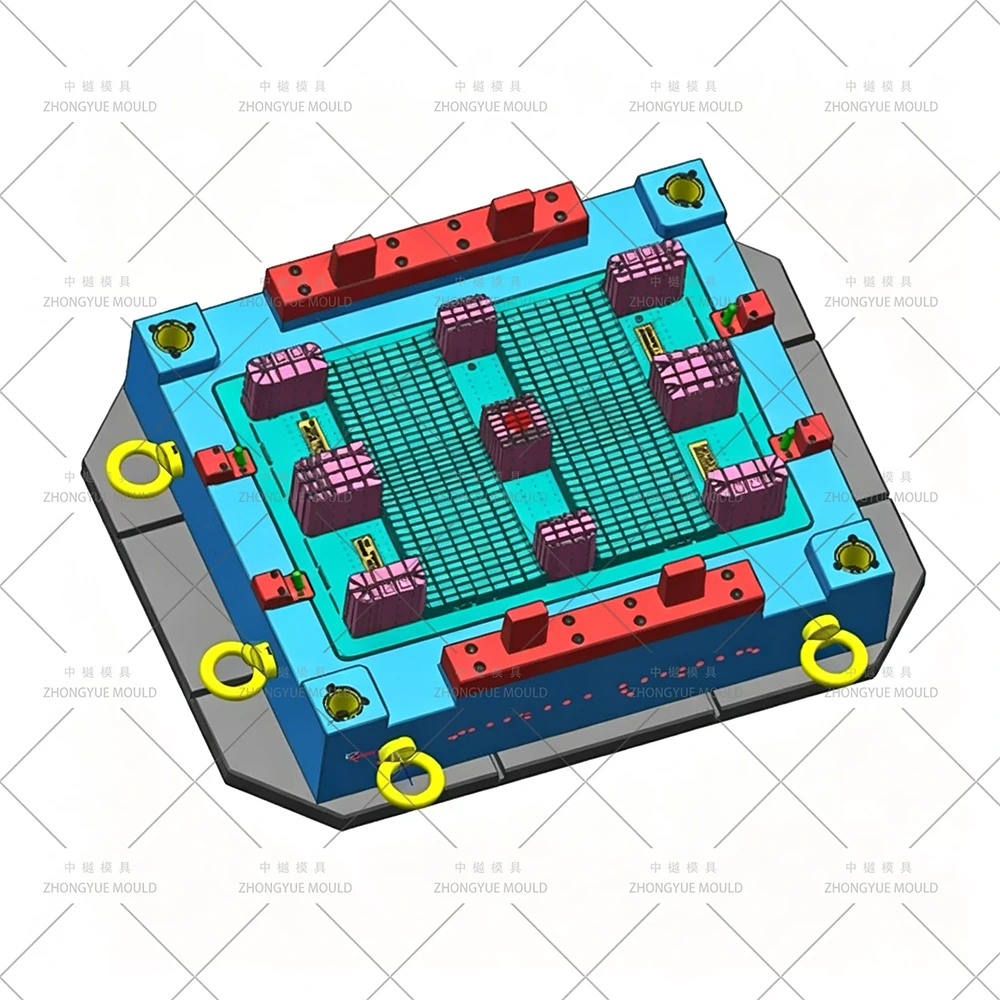

Чертеж поддона, 3D-модель или образец проверяются перед проектированием пресс-формы. На этом этапе проверяются дека, ребра, опорные стойки, отверстия вил, углы наклона, положения створок, каналы охлаждения и система выброса.
Для проектов, требующих моделирования, условия заполнения и охлаждения можно просмотреть перед обработкой. Анализ может помочь выявить потенциальный дисбаланс наполнения, линии сварки, воздушные ловушки и другие проблемы с формованием.

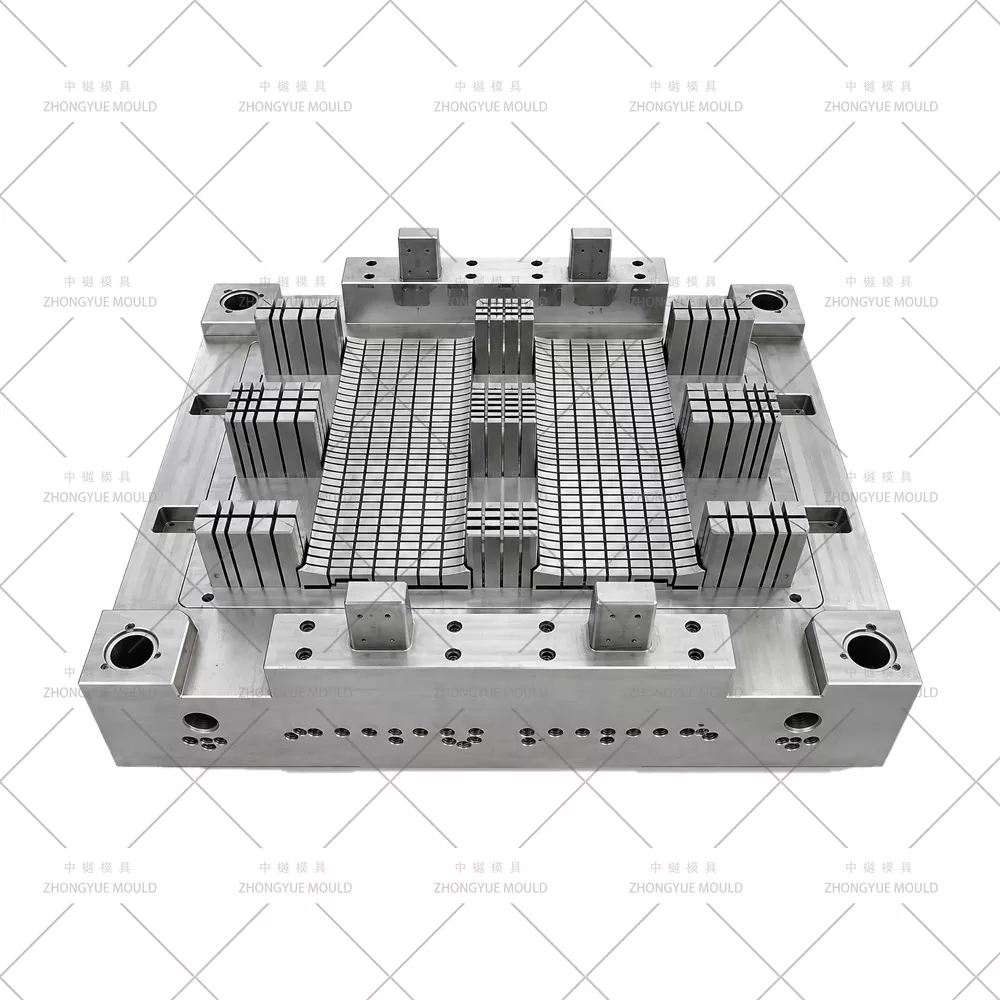

Сердечник, полость, вставки и другие детали пресс-формы обрабатываются по утвержденным чертежам и 3D-данным. Обработка на станке с ЧПУ, электроэрозионная обработка, резка проволокой, сверление, шлифование и другие процессы выбираются в соответствии с требованиями к компонентам.
После механической обработки детали пресс-формы собираются и проверяются. Перед первым испытанием проверяются контуры охлаждения, компоненты направляющих, боковые направляющие, системы выталкивателей, направляющие компоненты и отверстие формы.

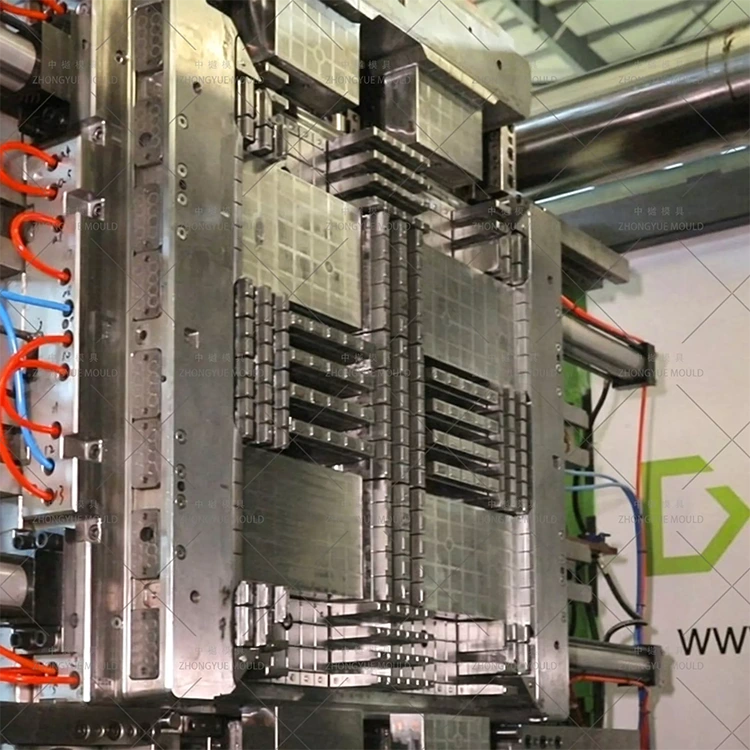

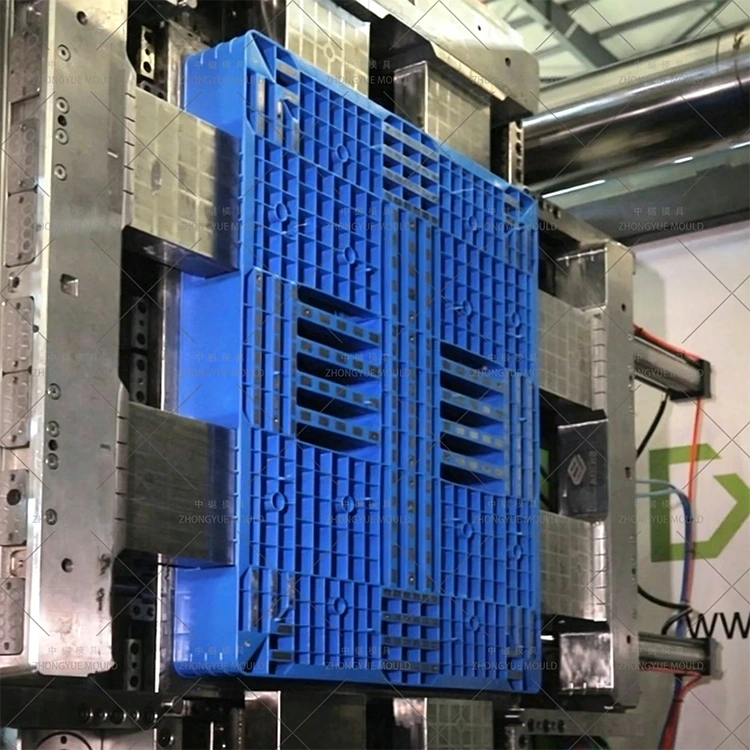

Первое испытание пресс-формы используется для проверки работы пресс-формы и первых отлитых образцов. Размеры, внешний вид, заполнение, извлечение из формы, выброс и другие согласованные элементы проверки могут быть проверены перед дальнейшими корректировками.

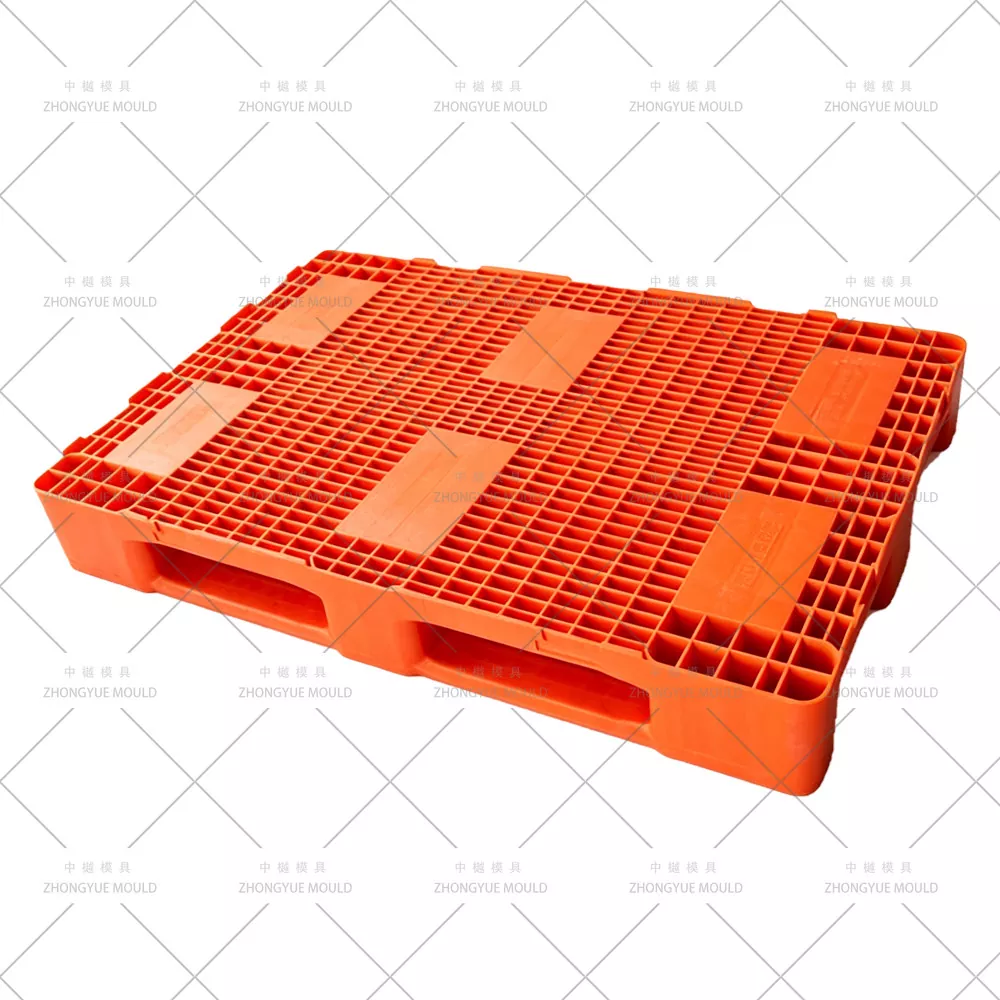

Четырехсторонние пластиковые поддоны используются там, где требуется доступ к вилочному погрузчику или домкрату с разных сторон. Структуру поддона можно выбрать в соответствии с погрузочно-разгрузочным оборудованием, методом хранения, требованиями к нагрузке и предполагаемыми условиями эксплуатации.
Проверка пресс-формы проводится во время механической обработки, сборки и пробного производства. В зависимости от требований проекта проверка может включать стальную документацию, размеры компонентов, точность сборки, контуры охлаждения, движение выталкивания, открытие и закрытие формы, а также образцы T1.
Протоколы проверок, отчеты о размерах и информация об испытаниях могут быть предоставлены в соответствии с согласованными требованиями проекта.
ZHONGYUE MOLD разрабатывает индивидуальные формы для поддонов на основе чертежей клиента, 3D-моделей, физических образцов или технических спецификаций. Конструкция пресс-формы проверяется с учетом размеров поддона, материала, требований к нагрузке, объема производства, литьевой машины и ожидаемого срока службы пресс-формы.
Для коммерческого предложения и технического анализа клиенты могут предоставить размеры поддонов, структуру, материал, ожидаемый объем производства, требования к сроку службы пресс-формы и информацию об литьевой машине. 2D-чертеж, 3D-файл или физический образец также можно использовать в качестве основы для разработки пресс-формы.
После изучения информации о проекте можно подтвердить спецификацию пресс-формы, включая сталь пресс-формы, основание пресс-формы, систему направляющих, расположение ворот, систему охлаждения, систему выброса и предполагаемый график Т1.

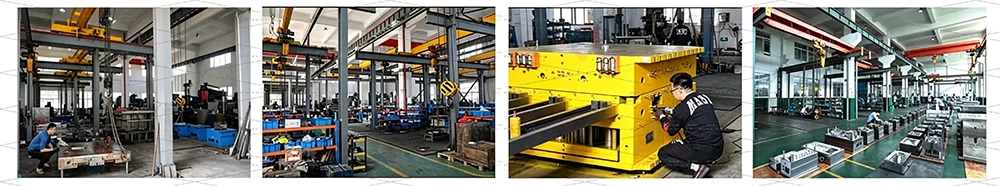

ZHONGYUE MOLD — производитель пресс-форм для литья пластмасс под давлением, расположенный в Хуанъяне, Тайчжоу, Чжэцзян, Китай. Компания разрабатывает и производит литьевые формы для автомобильной, бытовой, бытовой техники, логистики и других изделий из пластмасс.
Для проектов крупноформатных пресс-форм производственный процесс включает в себя проектирование пресс-форм, выбор материалов, обработку на станках с ЧПУ и электроэрозионную обработку, сборку, пробное формование, проверку и поддержку проекта.

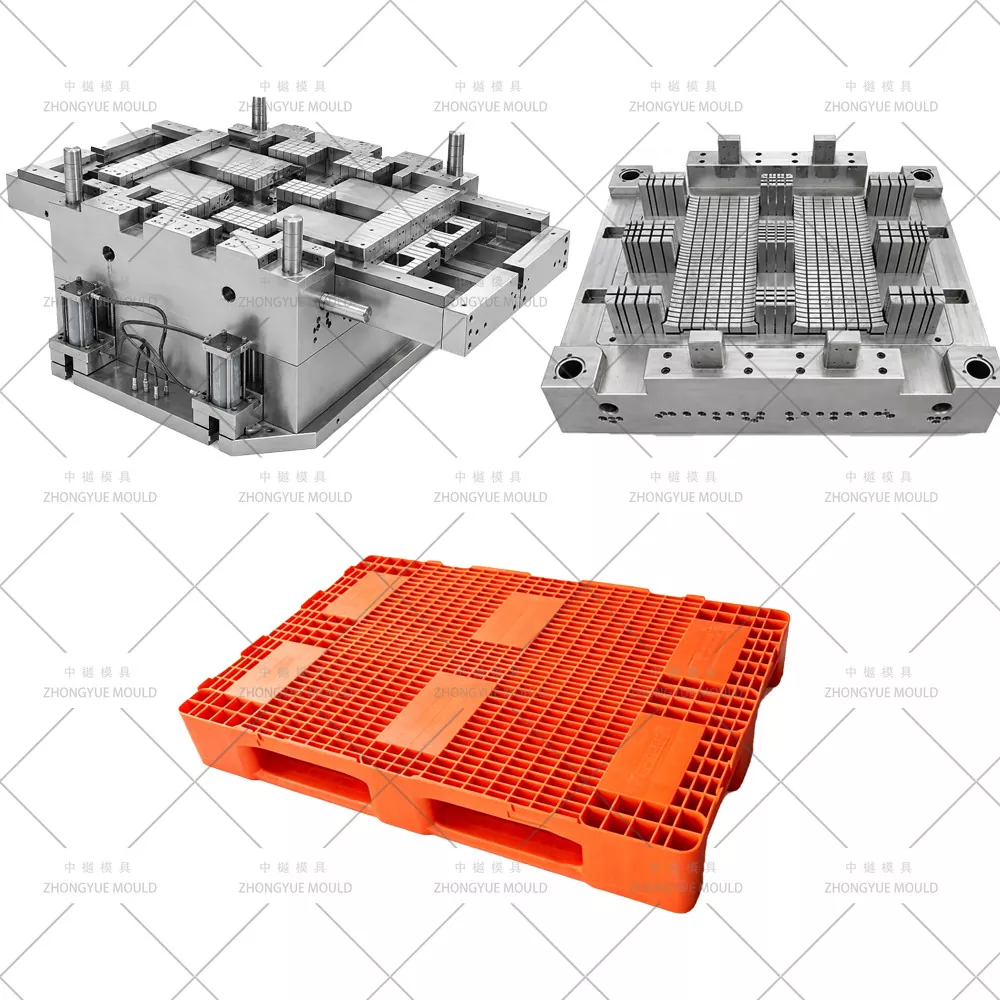

Это литьевая форма, используемая для изготовления пластиковых поддонов, которые позволяют вилочному погрузчику или домкрату въезжать с четырех сторон. Конструкция пресс-формы зависит от конструкции поддона, конструкции платформы и входных отверстий.
ПП и ПЭВП обычно используются для изготовления пластиковых поддонов. Переработанный пластик также можно рассматривать, если он соответствует требованиям проектирования и производства поддонов.
Распространенные размеры включают 1200×800 мм и 1200×1000 мм. Остальные размеры могут быть разработаны по чертежу, 3D модели или образцу заказчика.
P20, 718H, H13, S136 и другие подходящие стали для форм можно выбрать в зависимости от объема производства, материала, структуры формы, требований к поверхности и ожидаемого срока службы.
Типичное время выполнения T1 составляет примерно 45–60 дней. Фактический график зависит от размера формы, конструкции, стали, системы направляющих, конструкции охлаждения, побочных действий и требований проекта.
Для оценки проекта можно использовать чертеж поддона, 3D-модель, физический образец, размеры, материал, требования к нагрузке, объем производства, срок службы пресс-формы и информацию об литьевой машине.
Если вы ищете форму для четырехстороннего пластикового поддона, отправьте ZHONGYUE MOLD чертеж поддона, 3D-модель, образец или технические требования. Мы можем просмотреть структуру продукта и условия производства, а также предоставить соответствующую спецификацию и предложение пресс-формы.
