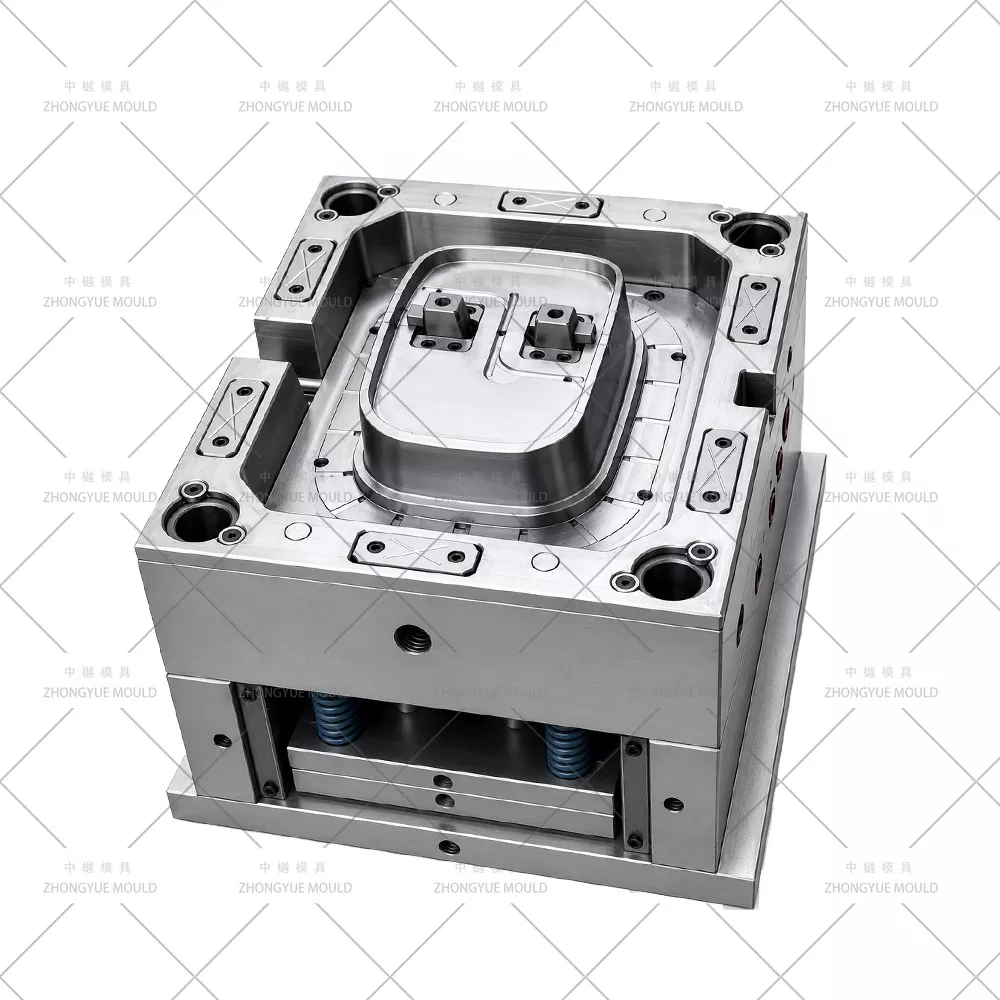

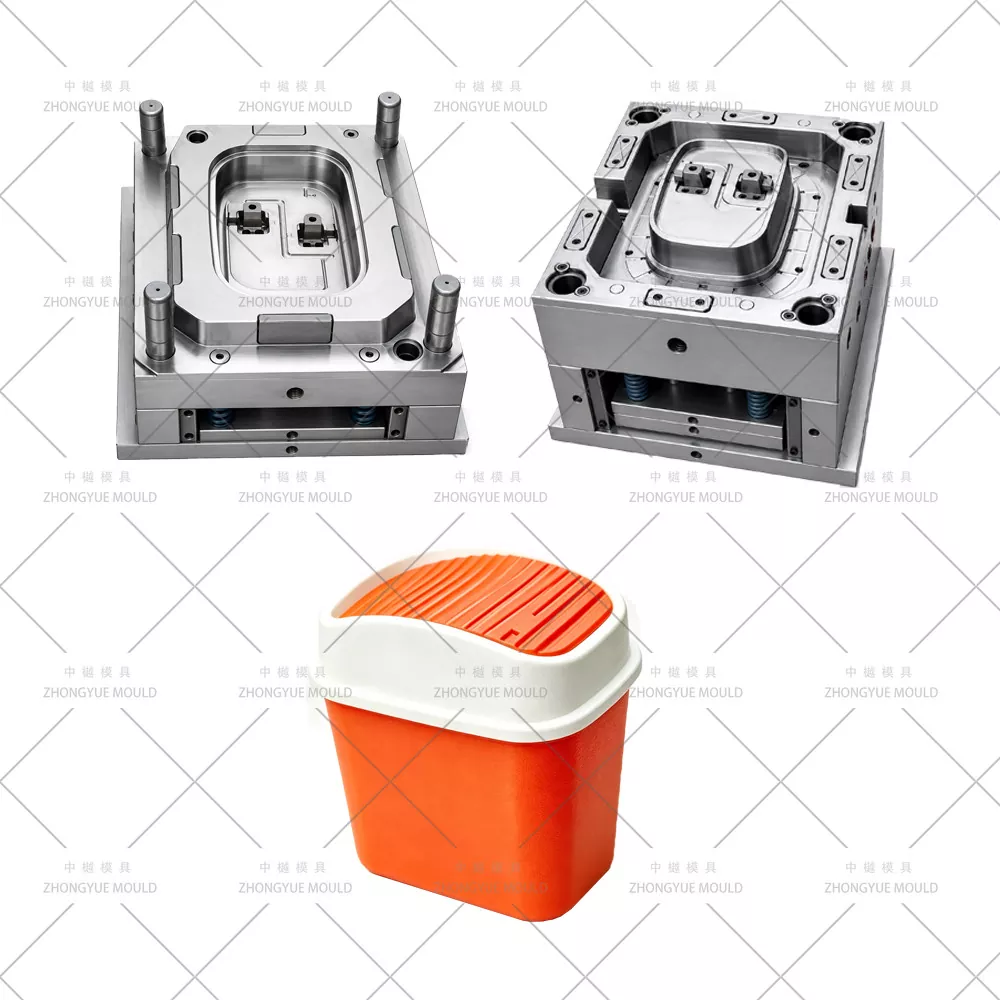

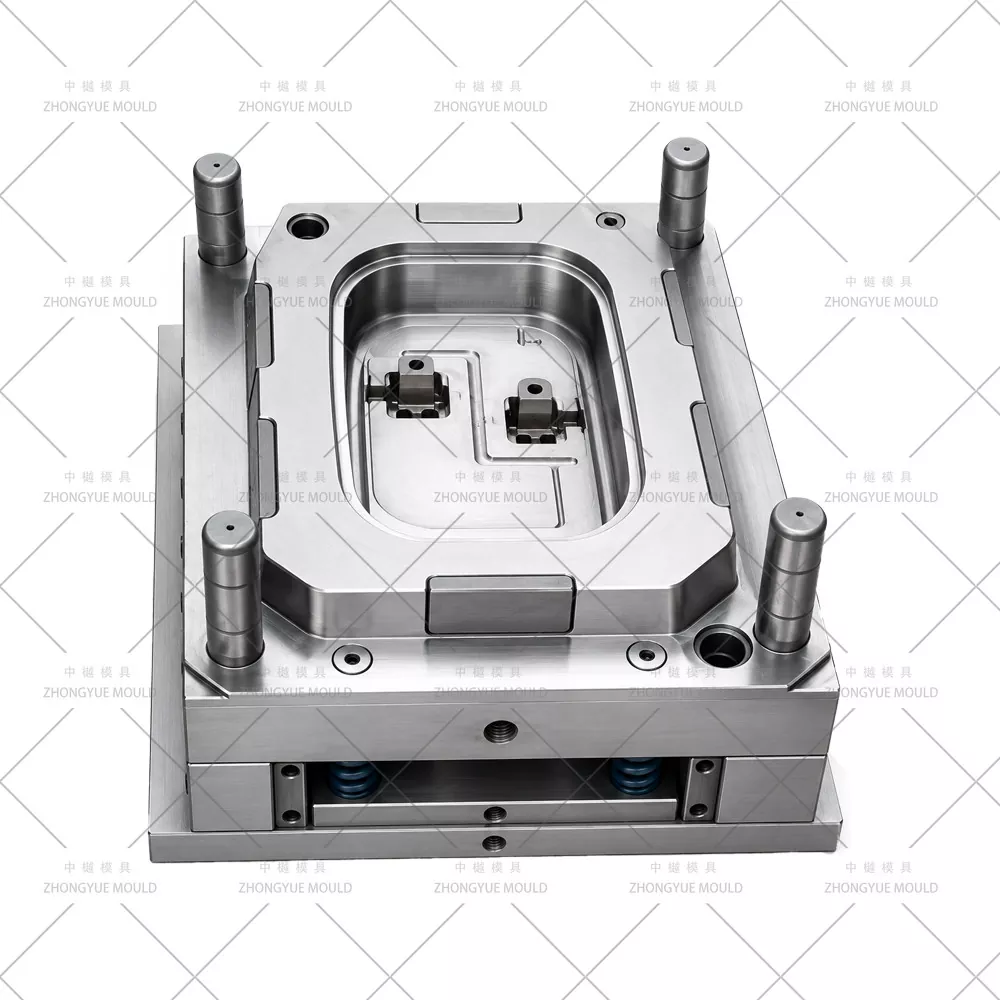

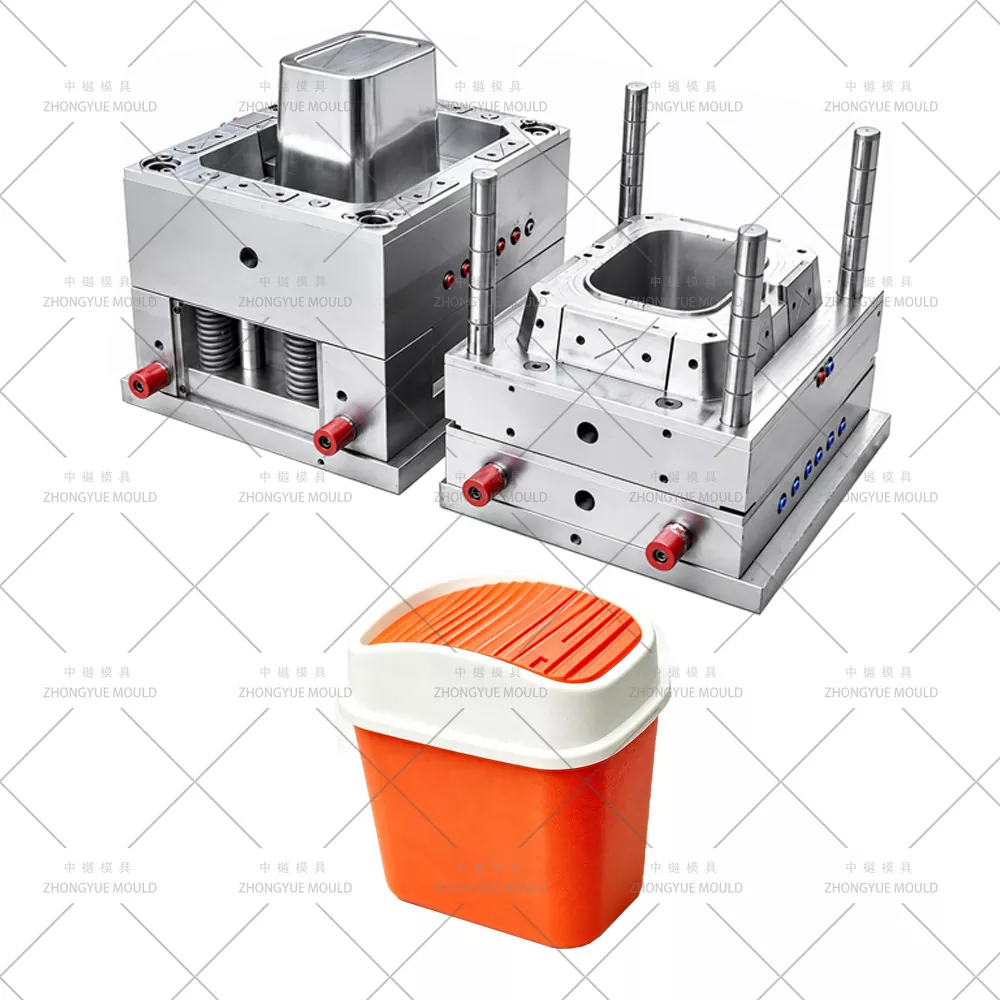

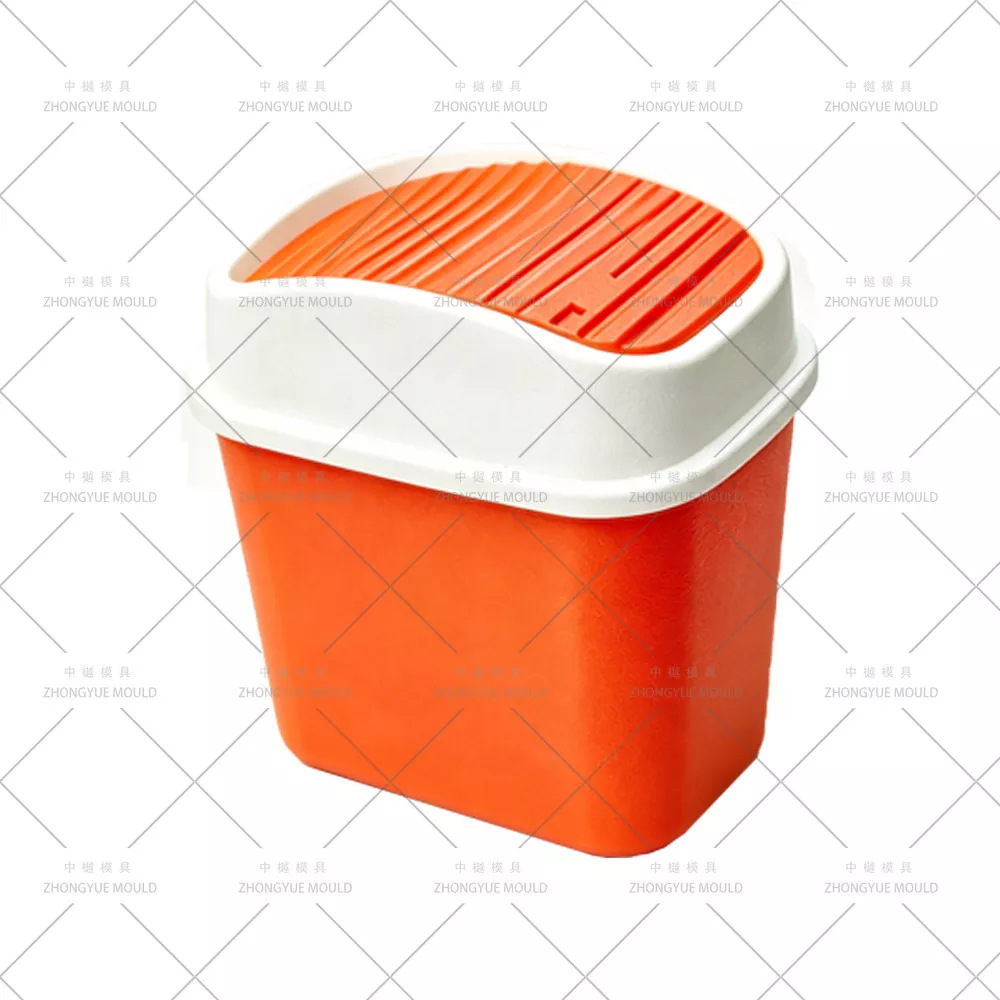

Пластиковая форма для средней рамы настольного пылесборника

Пресс-форма для средней рамы пластикового настольного пылесборника – Изготовление пресс-форм для литья под давлением мини-настольного мусорного бака / промежуточного кольца / прижимного кольца

Компания ZHONGYUE MOLD является профессиональным китайским производителем литьевых форм, поставляющим формы средней рамы для пластиковых настольных пылесборников / промежуточные кольца для мини-настольных мусорных баков (прижимные кольца, соединительные кольца с пружинными прорезями и поворотными отверстиями) оптовым продавцам товаров для дома, супермаркетам и частным торговым маркам по всему миру. Средняя рама расположена между корпусом контейнера и открывающейся/открывающейся крышкой, обычно отлитой из полипропилена (MFR 10–20 для небольшой гибкости) или ABS (жесткого, соответствующего цвета) с гладкой полированной полостью (SPI B1/B2), оснащенной встроенным каналом пружины кручения/сжатия, отверстиями для оси поворота диаметром 3–5 мм (обработанные штифты сердечника) и защелкивающимися зажимами, зацепляющими край корпуса контейнера. Наши формы для средней рамы обычно представляют собой однополые (1×1) или 1+1 L+R для симметричных конструкций, со скрытыми подводными воротами на внутренней задней стороне, прецизионно отшлифованными стержнями (допуск h7) для обеспечения концентричности шарнирных отверстий и анализом DFM для обеспечения надлежащего зазора (0,15–0,3 мм) как с шарнирными выступами корпуса бункера, так и с крышкой.

От средних колец с пружинным седлом, открывающихся при нажатии, соединительных колец с поворотной крышкой и поворотным отверстием до декоративных сепараторных колец (без механизма) — мы обеспечиваем полную проверку DFM перед резкой стали.

Технические характеристики пластиковой формы для мусорного бака:

Сделайте свой следующий проект формы для пластикового мусорного бака ярче!

Основные моменты проектирования пресс-форм для форм средней рамы

Прецизионные стержневые штифты с шарнирными отверстиями (диаметр 3–5 мм)— Отшлифовать выводы сердечника H13 или SKD61 до допуска h7; закреплены или запрессованы в сердечник; проверяется соосность базовой линии (±0,05 мм) — критично для плавного поворота крышки и действия пружины.

Геометрия канала пружины/торсиона— Равномерная толщина стенки (2,0–2,5 мм) в канавке пружины; барботер местного охлаждения вблизи толстых концов канала, чтобы избежать опускания; осадка канала ≥2° проверена в DFM.

Защелкивающийся зажим с подрезом— Мини-угловой подъемник или простая направляющая — Небольшой зажим с подрезом, фиксирующийся на ободе корпуса контейнера; управляется с помощью 1–2 мини-угловых подъемников или неглубоких направляющих; помехи, смоделированные в 3D-сборке.

Полированная/атласная полость— Без текстуры ротанга — стандарт SPI B1 (сатин); SPI A2 опционально для прозрачной версии PS премиум-класса; НЕТ травления VDI/ротанга, если не указано иное как декоративное наружное кольцо.

Скрытые ворота подводной лодки на внутреннем фланце/задней стороне— Остаток ворот, невидимый с внешней видимой стороны; холодный канал Y-ветвь, если 1+1 L+R; острые наконечники редкие (небольшая часть, обычно не оправданная с точки зрения затрат).

Компактное охлаждение— Центральная перегородка + вставка BeCu — Перегородка диаметром 6–8 мм, сквозная; Вставка BeCu (бериллиевая медь) на радиусе основания пружинного канала; один изолированный водяной контур, достаточный для цикла 8–14 с.

Зазор при сборке DFM (корпус ↔ рама ↔ крышка)— Мы сверяем рекомендуемый зазор 0,15–0,3 мм на каждую стопку с чертежами корпуса и крышки вашего контейнера, чтобы предотвратить плотное прилегание или колебание.

Наш процесс изготовления и проверки пресс-форм

Начало проекта и обзор DFM— Анализ толщины стенки пружинного канала, диаметра поворотного отверстия и выступа штифта, уклона подреза зажима, расположения шибера и расположения эжектора; сверьте монтажный зазор (0,15–0,3 мм) с чертежами корпуса и крышки контейнера.

Утверждение конструкции пресс-формы (3D)— Полная сборка с размещением охлаждающей перегородки, точным определением сердечника (h7), мини-подъемником/ползунком для зажима, если таковой имеется, системой вентиляции (вентиляционное отверстие на линии разъема 0,01–0,015 мм).

Прецизионная обработка— Высокоскоростная черновая/чистовая обработка полости с ЧПУ, глубокое сверление для охлаждающей перегородки, шлифовка стержней H13 (проверка соосности), полировка полости/сердцевины SPI B1/B2.

Aсборка и пробная версия T1— Обкатка на литьевом автомате собственного производства; проверьте Ø шарнирного отверстия с помощью штифтового шаблона, посадку пружинного канала с помощью имитатора пружины/проволоки, испытание сборки с образцами корпуса и крышки; предоставить пробное видео + образцы деталей.

Исправление и окончательное утверждение— Доработка при необходимости; Отправляйте в не подвергаемом фумигации футляре с руководством по использованию пресс-формы и списком запасных частей (стержневые штифты, выталкивающие штифты, литниковая втулка).

Послепродажная поддержка— 1 год гарантии на пресс-форму, бесплатные запасные штифты/выталкиватели на случай нетехногенных повреждений, удаленное техническое руководство.

Почему стоит выбрать ZHONGYUE MOLD для домашней формы?

Богатый опыт производства пресс-форм для бытовых товаров— Настольные контейнеры (комплекты корпус + крышка + средняя рама), корзины из ротанга, стулья, ящики собственного производства.

Внутренняя проверка DFM с проверкой сборки сборки— Перед резкой стали проверьте допуск шарнирного отверстия и зазор между корпусом↔рамой↔крышкой.

Опыт прецизионных стержней и пружинных канавок— Шлифованные штифты H13, однородная стенка функциональных каналов, конструкция мини-подъемника для поднутрений зажимов

Строгий контроль качества и прозрачный прогресс— Еженедельные фотографии обработки, утверждение образца Т1 (проверка сборки на посадку) перед отправкой

Опыт экспорта— Пресс-формы отправляются в Европу, Северную Америку, Южную Америку, Юго-Восточную Азию, на Ближний Восток.

1 год гарантии на пресс-форму + запасные стержневые штифты/выталкивающие штифты

Часто задаваемые вопросы — Пресс-форма для средней рамы/промежуточного кольца

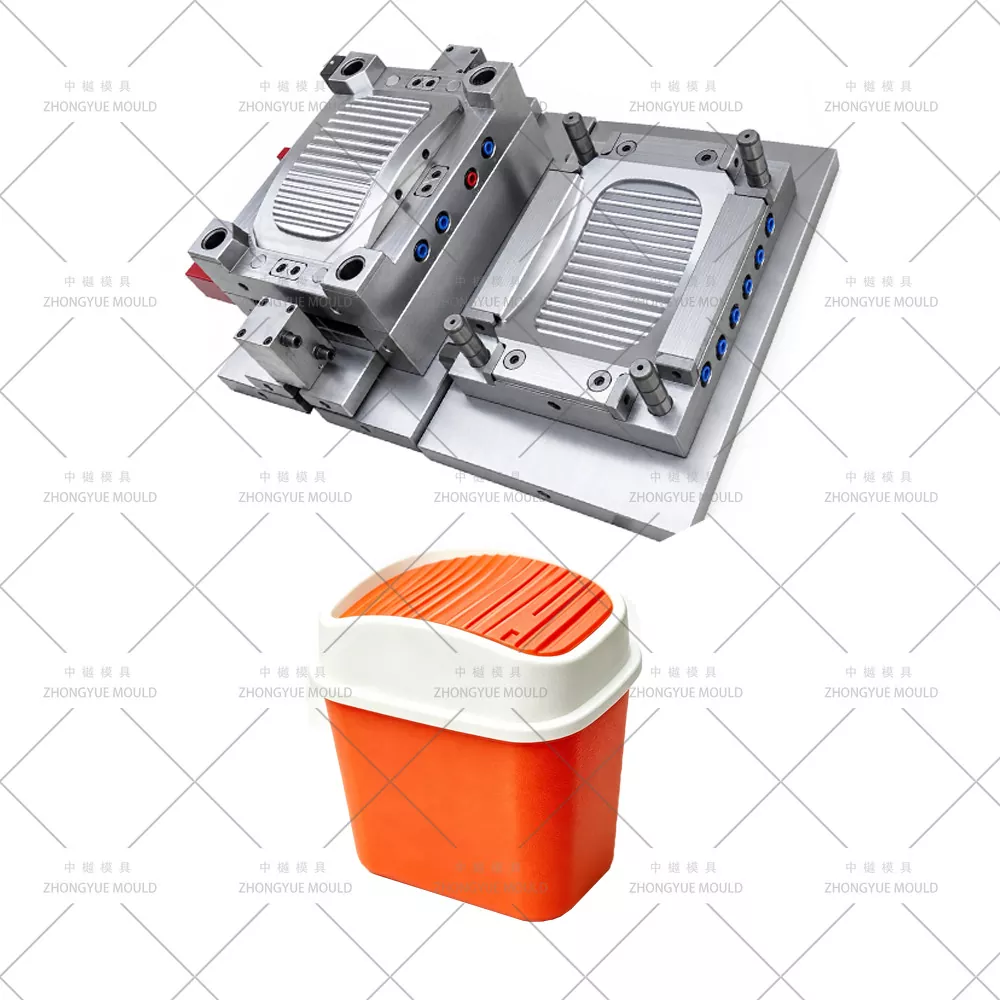

Вопрос: Что такое «средняя рамка» по сравнению с крышкой или корпусом?

A: Средняя рама (промежуточное кольцо/прижимное кольцо) находится между корпусом контейнера и крышкой. В нем расположены канал пружины/торсиона, отверстия для оси поворота крышки и защелкивающиеся зажимы для фиксации на ободе корпуса контейнера. Крышка качается или давит на эту рамку — сама рамка НЕ ​​заменяет крышку.

Вопрос: нужны ли вам чертежи корпуса и крышки бункера, чтобы указать форму средней рамы?

A: Настоятельно рекомендуется — нам необходимо проверить зазор при сборке (глубину зацепления шарнирной втулки, защелкивание зажима по диаметру обода корпуса, дугу поворота крышки в зависимости от отверстия рамы) и проверить положение шарнирного отверстия. Если у вас есть только чертеж рамы, мы все равно можем предложить цену, но невозможно предварительно проверить соответствие сборки.

Вопрос: Одна полость или 1+1 L+R?

О: Большинство средних рам имеют одинарную полость 1×1. Если рама идеально симметрична L/R (одинаковая часть используется с обеих сторон устройства с двумя бункерами — редкость для одиночного бункера), мы можем сделать 1+1. Простые декоративные кольца, иногда двухгнездные. Мы проконсультируем вас по геометрии детали.

Вопрос: Какая обработка поверхности — любая текстура ротанга?

О: Нет — средние рамки соответствуют стандарту SPI B1 (сатин), SPI A2 является опцией для декоративного кольца из прозрачного полистирола. Текстура ротанга/VDI НЕ применяется, если вы специально не запрашиваете версию с декоративным внешним кольцом.

Вопрос: Что вам нужно для предложения?

A: 2D-чертеж (PDF/DWG) + 3D-модель (STP/IGS/X_T) средней рамы И желательно корпус контейнера и крышка в 3D (или, как минимум, их сопряженные размеры: внешний внешний вид верхней части корпуса, расположение шарнирного выступа крышки). Укажите материал (марка PP MFR/ABS).

Запросить цену на форму для средней рамы пластикового настольного пылесборника

Отправьте 2D-чертеж средней рамы + 3D-модель (и в идеале размеры или файлы для сопряжения корпуса/крышки контейнера) и требования к проекту. Компания ZHONGYUE MOLD предоставит бесплатную проверку DFM с проверкой сборки + официальное предложение в течение 24–48 рабочих часов.

Свяжитесь с нами сейчас, чтобы начать проект литьевой формы для мини-настольного мусорного бака с промежуточным кольцом / прижимной рамой!
