Компания ZHONGYUE MOLD специализируется на разработке и производстве пресс-форм для пластиковых распределительных коробок и форм для литья под давлением электрических распределительных коробок на заказ для мировых производителей электрических компонентов. Если вам нужна компактная прямоугольная распределительная коробка, круглая распределительная коробка или форма для водонепроницаемого корпуса IP65/IP67, наша команда инженеров разработает оптимизированные конструкции пресс-форм, соответствующие чертежу вашей детали и объему производства.
Мы помогаем клиентам выбрать правильную марку стали, систему линеек (холодные каналы или фирменные горячеканальные каналы), компоновку полостей и решение для распалубки (гидравлический цилиндр, угловой подъемник или складной стержень), чтобы обеспечить отсутствие обломков деталей, равномерную толщину стенок и стабильное время цикла при формовании из АБС, ПК, ПК+АБС, ПП или огнестойкого ПА66+GF.
|
Название формы |
Пластиковая распределительная коробка |
|
|
Материал пресс-формы |
P20,2738,718H,NAK80,2316,S136,H13 и т. д. |
|
|
Основа формы |
Самодельный, ЛКМ, ДМЕ, АССАБ |
|
|
Полость |
Одиночный/несколько |
|
|
бегун |
Холодный бегун и горячий бегун |
|
|
Бренд «Горячий бегун» |
Мастер, ХАСКИ,ЮДО и т. д. |
|
|
Программное обеспечение Дегсин |
УГ: Aoto CAD и так далее. |
|
|
Жизнь пресс-формы |
50–100 миллионов выстрелов/5–6 лет, даже через 10 лет при хорошем обслуживании |
|
|
Время Т1 |
45-60 дней |
|
|
Пластиковый материал |
ПП АБС |
|
|
Тип ворот |
Точные ворота, краевые ворота, дополнительные ворота, пленочные ворота, клапанные ворота, открытые ворота и т. Д. |
|
|
Обработка поверхности пресс-формы |
Электроэрозионная обработка, текстура, полировка до блеска |
|
|
Система качества |
ИСО9001 |
|
|
Код ТН ВЭД |
8480719090 |
|
|
Источник |
Хуанъянь Чжэцзян Китай |
|
|
Упаковка |
Деревянный ящик |
|
|
Материал пресс-формы |
Твердость |
Жизнь пресс-формы |
|
P20 |
СПЧ 28-33 |
>300 000 выстрелов |
|
718 |
СПЧ 33-36 |
>500 000 выстрелов |
|
Н13 |
КПЧ >43 |
>800 000 выстрелов |
|
2344 |
КПЧ >48 |
>800 000 выстрелов |
|
S136 |
СПЧ 48-52 |
>1 000 000 выстрелов |
Сделайте свой следующий проект по изготовлению пластиковой распределительной коробки ярче!
|
Тип коробки |
Общие особенности проектирования пресс-форм |
|
Прямоугольная проводка/распределительная коробка |
Вставки под винт, канавка для уплотнения, выбивные зоны, тонкостенные ребра |
|
Круглая распределительная коробка кабелепровода (1-сторонняя, 2-сторонняя, 4-сторонняя) |
Боковой вытягивание сердечника для вводов кабелепровода, иногда складной сердечник или механизм отвинчивания. |
|
Водонепроницаемый/погодозащищенный корпус (IP54–IP67) |
Прецизионная уплотнительная кромка/паз, строгий допуск на плоскостность фланца, высокое качество поверхности |
|
Терминал/распределительный блок |
Внутренние разделительные ребра, бобышки для крепления на DIN-рейку, отверстия для шарнирных штифтов |
|
Изготовленный на заказ электронный корпус |
Зажимы с подрезами, защелки, окошко для этикетки, текстура или гравировка логотипа |
Правильная конструкция формы распределительной коробки должна решать следующие распространенные проблемы:
Равномерность толщины стенок. Большие плоские участки склонны к деформации. Мы проводим анализ текучести пресс-формы (Moldflow), чтобы сбалансировать заполнение и минимизировать впадины на тонкостенных секциях.
Плоскостность уплотнительной канавки и фланца – критически важна для водонепроницаемости. Полость отшлифована и отполирована (SPI A2/B1) для обеспечения посадки прокладки.
Выбивка/выемка ввода кабелепровода – осуществляется с помощью гидравлических наклонных направляющих, подъемников или складных наборов стержней в зависимости от направления ввода и количества.
Конструкция бобышек и ребер – штифты выталкивателей расположены так, чтобы не оставлять следов на видимых поверхностях; Каналы охлаждения расположены близко к толстым выступам, чтобы предотвратить образование пустот.
Компенсация усадки материала. Степень усадки различается для АБС-пластика (~0,5%), ПК (~0,6%), ПП (~1,5–2,0%) и нейлона, армированного GF (~0,3–0,5%); Полость формы имеет соответствующий размер.
Обзор DFM (Проектирование для технологичности) – анализ угла уклона, толщины стенки, подрезов, литников и возможности выброса; предоставить предложения по улучшению.
Моделирование потока пресс-формы: прогнозируйте рисунок заполнения, линии сварки, воздушные ловушки, усилие зажима и время охлаждения.

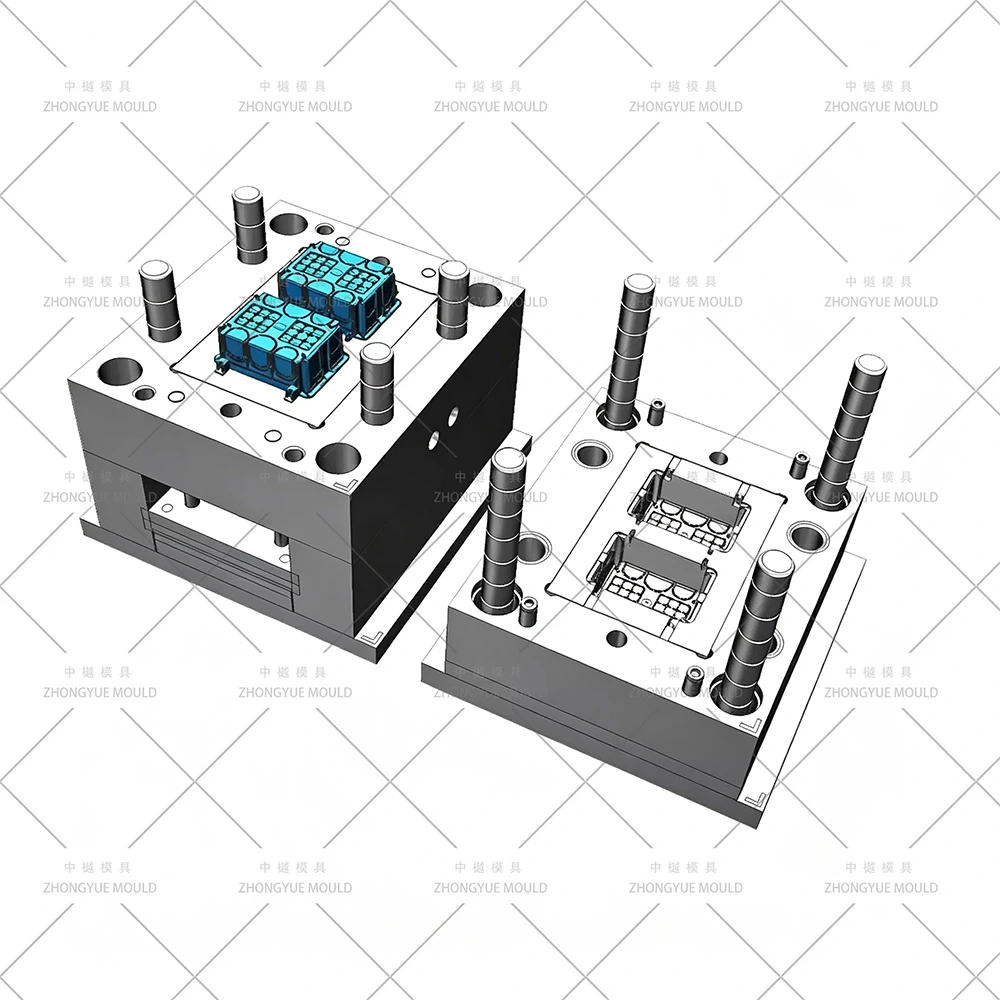

3D-проектирование пресс-форм (UG/NX, SolidWorks, Pro/E) – полная схема охлаждения, конструкция направляющих/подъемников, балансировка горячеканальных каналов.
Прецизионная обработка – высокоскоростное ЧПУ, электроэрозионная обработка (Sodick/Charmilles), глубокое сверление для перегородок/барботеров.
Сборка и испытание T1 – испытание пресс-формы на литьевой машине; отправьте пробное видео + образцы деталей + отчет о размерах (CMM).
Исправление и окончательное утверждение – точная настройка перед окончательной упаковкой в деревянный ящик, не подвергаемый фумигации.
Более 15 лет опыта экспорта – формы поставляются в Европу, Северную Америку, Ближний Восток, Юго-Восточную Азию.
Собственные DFM и Moldflow – снижение рисков до начала резки стали
Гибкие решения для литников – холодноканальные системы / YUDO / HASCO / горячеканальные системы Mold-Master (открытые или клапанные затворы)
Строгий контроль качества — проверка КИМ, утверждение пробного образца, еженедельные обновления о ходе обработки.
1 год гарантии на пресс-форму — бесплатные запасные части и техническая поддержка
Индивидуальный брендинг — травление логотипа, текстурирование (VDI/Mold-Tech), вставка кода даты/года.
Отправьте нам свой 2D-чертеж (PDF/DWG) + 3D-модель (STP/IGS/STEP/X_T) и ожидаемый годовой объем производства. ZHONGYUE MOLD ответит отчетом DFM и официальным ценовым предложением в течение 24 рабочих часов.
Руководствуясь философией:
Zhongyue Mold - ведущая компания в области производства пресс-форм для крышек кондиционеров для инъекций пластика. Наша высококвалифицированная команда инженеров и дизайнеров имеет многолетний опыт проектирования и производства пластиковых крышек для кондиционеров. Мы предоставляем комплексный сервис, специализируясь на производстве высококачественных и высокоточных форм для крышек кондиционеров. Мы также помогли многочисленным клиентам в настройке различных типов линий для формования пластиковых крышек кондиционеров.
Мы также можем предложить комплексную помощь в управлении вашим производственным процессом. Отдел закупок закупит высококачественное сырье, а технический отдел подберет подходящую формулу пластика. В соответствии с параметрами пластиковой крышки кондиционера, требованиями к сроку службы формы и позиционированием на рынке, мы подберем наиболее подходящие параметры, структуру и т. д. пластиковые крышки кондиционера. Наши обширные производственные мощности позволяют нам поставлять пластиковые крышки кондиционеров оперативно, по конкурентоспособным ценам и с гарантированным качеством.
