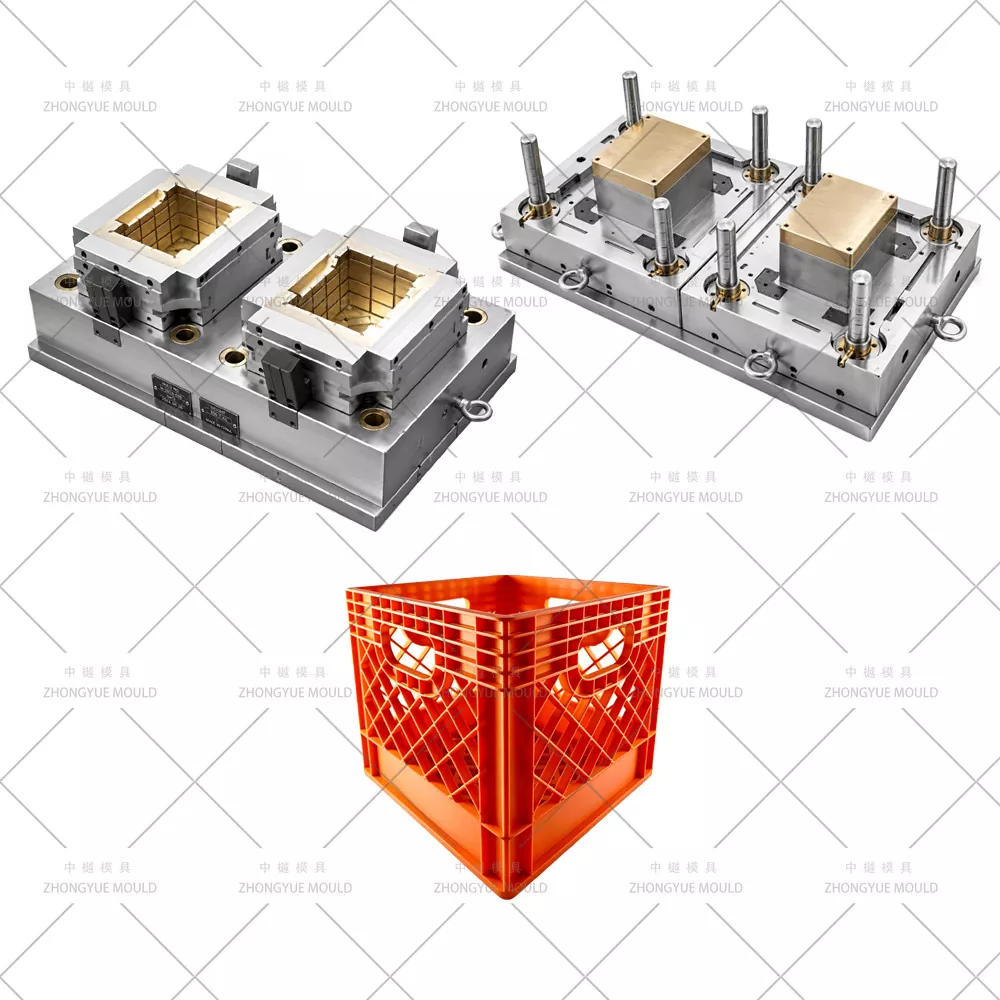

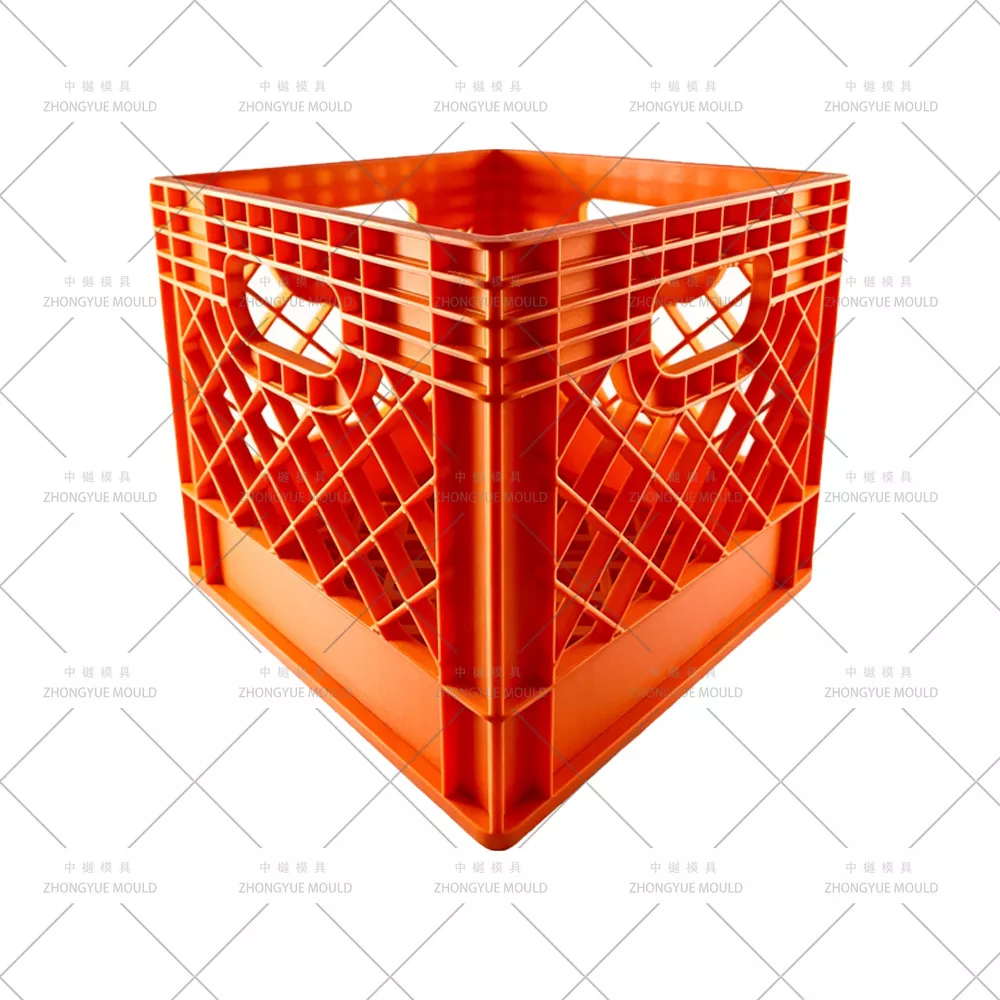

Ящики для молока (коробки для оборота молочных продуктов) предназначены для перевозки стеклянных или ПЭТ-бутылок во время наполнения, доставки, мытья и возврата. Для их масштабного производства необходима пластиковая форма для ящиков для молока с несколькими полостями – с 2 или более полостями – которая служит долго, быстро работает и позволяет изготавливать чистые детали. Линии сварных швов и захваченный воздух в области ручки — распространенные проблемы.
Компания ZHONGYUE MOLD изготовила сотни форм для оборотных ящиков – для молока, колы, пива, складных сумок. Наши формы для ящиков для молока ориентированы на три вещи: длительный срок службы инструмента, высокоскоростная езда на велосипеде и правильная вентиляция. Ваша линия работает с прибылью в течение миллионов выстрелов.
|
Размеры ящиков |
Материалы ящика |
Типы ящиков |
||
|
539Х289Х356 мм 532Х354Х290 мм 540Х360Х290 мм 400Х300Х155 мм 500Х300Х167 мм 400Х300Х255 мм 490Х300Х167 мм 500Х360Х190 мм |
Полиэтилен высокой плотности (HDPE |
Оборотная коробка Пластиковый ящик для еды Пластиковый ящик для овощей Ящик из пластиковой бутылки Пластиковый ящик для молока Складной ящик Штабируемый ящик для хранения |
||
|
Название формы |
Пластиковая форма для ящиков для молока с несколькими полостями |
|||
|
Материал пресс-формы |
P20,2738,718H,NAK80,2316,S136,H13 и т. д. |
|||
|
Основа формы |
Самодельный, ЛКМ, ДМЕ, АССАБ |
|||
|
Полость |
Одиночный/несколько |
|||
|
бегун |
Холодный бегун и горячий бегун |
|||
|
Бренд «Горячий бегун» |
Мастер, ХАСКИ,ЮДО и т. д. |
|||
|
Программное обеспечение Дегсин |
УГ: Aoto CAD и так далее. |
|||
|
Жизнь пресс-формы |
50–100 миллионов выстрелов/5–6 лет, даже через 10 лет при хорошем обслуживании |
|||
|
Время Т1 |
45-60 дней |
|||
|
Пластиковый материал |
ПП АБС |
|||
|
Тип ворот |
Точные ворота, краевые ворота, дополнительные ворота, пленочные ворота, клапанные ворота, открытые ворота и т. Д. |
|||
|
Обработка поверхности пресс-формы |
Электроэрозионная обработка, текстура, полировка до блеска |
|||
|
Система качества |
ИСО9001 |
|||
|
Код ТН ВЭД |
8480719090 |
|||
|
Источник |
Хуанъянь Чжэцзян Китай |
|||
|
Упаковка |
Деревянный ящик |
|
||
|
Материал пресс-формы |
Твердость |
Жизнь пресс-формы |
||
|
P20 |
СПЧ 28-33 |
>300 000 выстрелов |
||
|
718 |
СПЧ 33-36 |
>500 000 выстрелов |
||
|
Н13 |
КПЧ >43 |
>800 000 выстрелов |
||
|
2344 |
КПЧ >48 |
>800 000 выстрелов |
||
|
S136 |
СПЧ 48-52 |
>1 000 000 выстрелов |
||
Сделайте свой следующий проект по изготовлению пластиковых ящиков ярче!

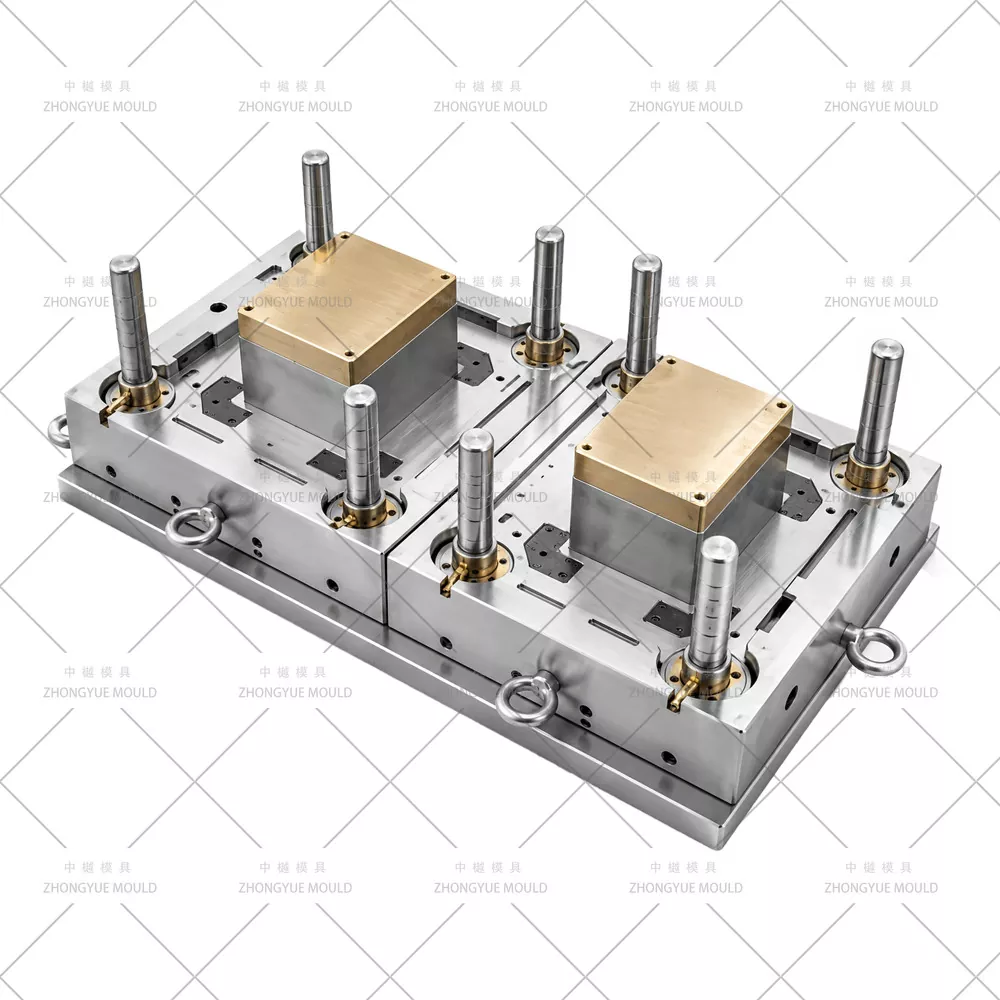

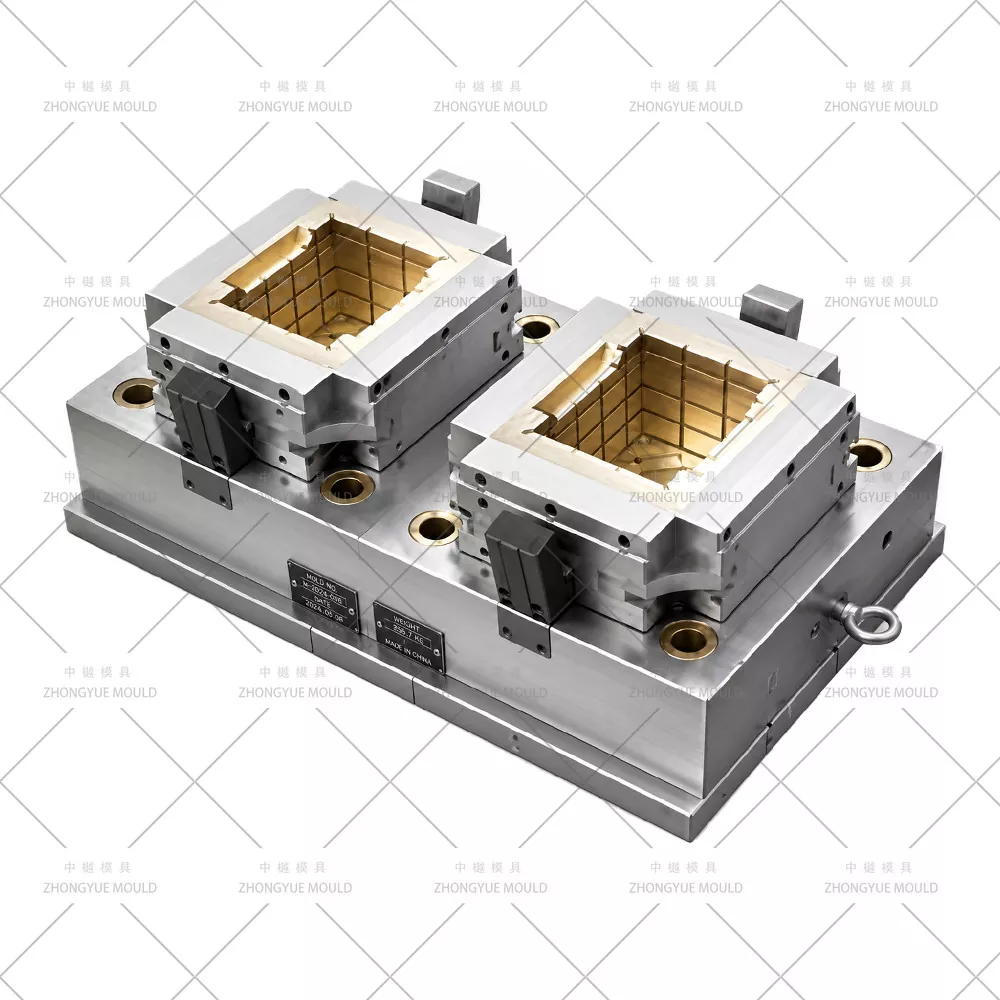

Правильный выбор стали для основания пресс-формы и стержня/полости

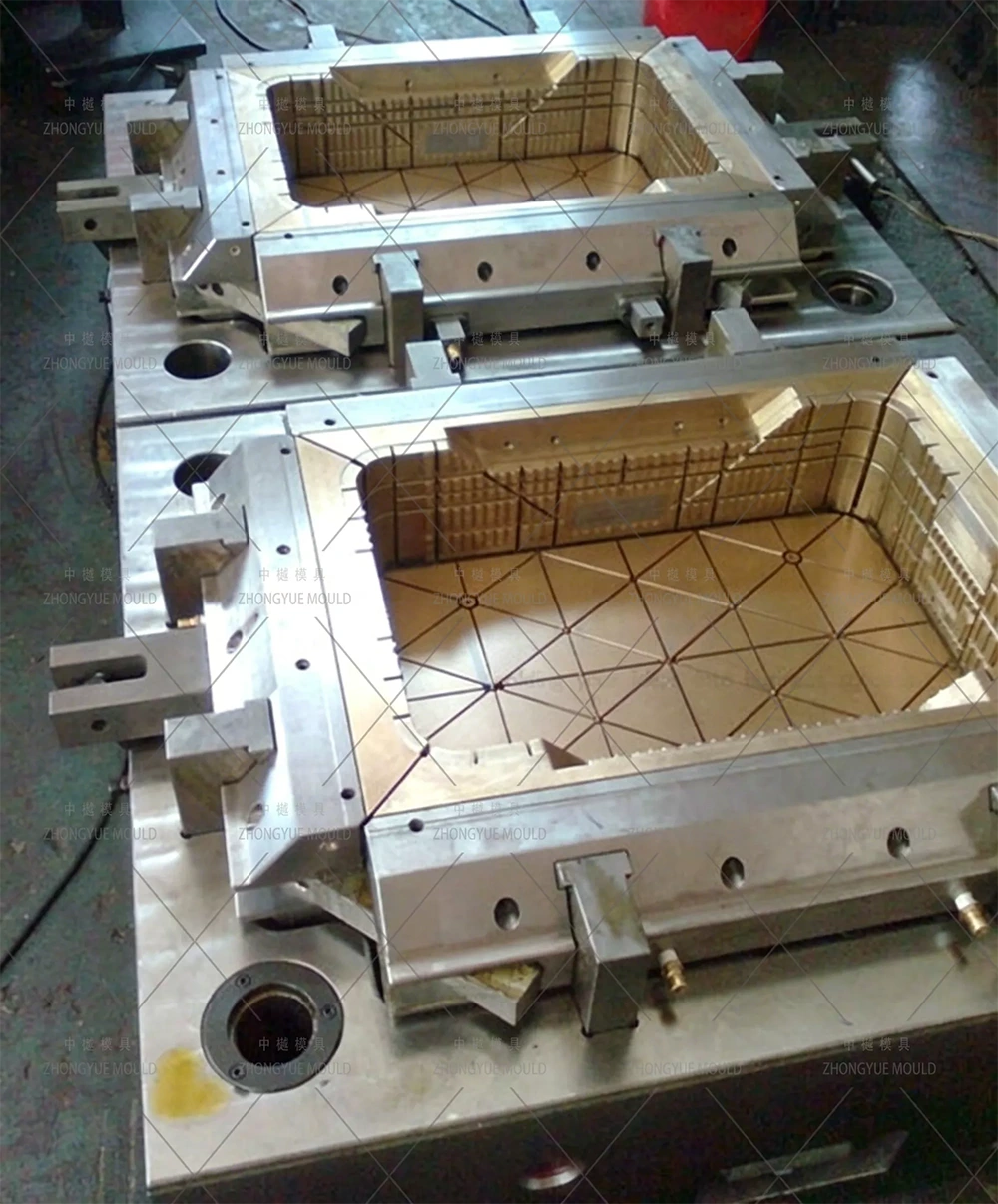

Для форм для ящиков с несколькими полостями (особенно для форм с 2 × 2 или 4 полостями) мы используем предварительно закаленную стальную основу формы с HRC ≥ 33, чтобы противостоять прогибу при высоких усилиях зажима. Варианты сердцевины и полости:
P20 (HRC 28–33): Экономично для средних тиражей.
718H / 2738 (HRC 33–38): рекомендуется для производства с несколькими полостями.
H13 (закаленный и отпущенный, HRC 44–48) или S136: для срока службы более 2 месяцев, особенно при использовании перешлифованного/переработанного полиэтилена высокой плотности.
Контролируемая термообработка и твердость
Каждый стальной компонент подвергается точно контролируемой закалке/отпуску. Твердость полости и сердцевины сбалансирована: достаточно тверда для обеспечения износостойкости, но не чрезмерно закалена, чтобы избежать хрупкости и микротрещин во время термоциклирования.
Прецизионные направляющие и системы перемещения
Все направляющие стойки, втулки, угловые штифты и направляющие обработаны на станке с ЧПУ/шлифовке с допуском ±0,01 мм. Ручная подгонка или обработка напильником движущихся частей строго запрещена — это обеспечивает плавную, повторяемую работу в несколько миллионов циклов без преждевременного заклинивания.
Защита переработанного материала (дополнительно)
Если в вашем процессе используется переработанный ПП/ПЭВП (одноразовые или смешанные ящики), содержащий мелкие металлические фрагменты или песок:
Мы учитываем зону фильтрованной подачи и рекомендуем использовать вставки для полостей из сверхзакаленной стали (с нитридным или DLC-покрытием), чтобы противостоять истиранию от внедренных частиц.
Стратегическая конструкция перегородок и кромок помогает предотвратить проникновение загрязнений в поверхности полостей.
Оптимизированная система наполнения – горячеканальный канал с клапанным затвором
Прочные ящики для молока обычно изготавливаются из полиэтилена высокой плотности с низкой MFR (MFI = 4–6 г/10 мин), который имеет более высокую вязкость. В наших многоместных формах для ящиков для молока используются сбалансированные горячеканальные коллекторы H-типа с клапанными затворами (совместимы с YUDO / Synventive / Anole) для:
Обеспечьте одновременное, сбалансированное по давлению заполнение всех полостей.
Минимизируйте колебания потока и уменьшите видимость линий сварки в зонах ручки.
Устранение отходов холодного литника → более быстрые циклы и более низкие затраты на материалы

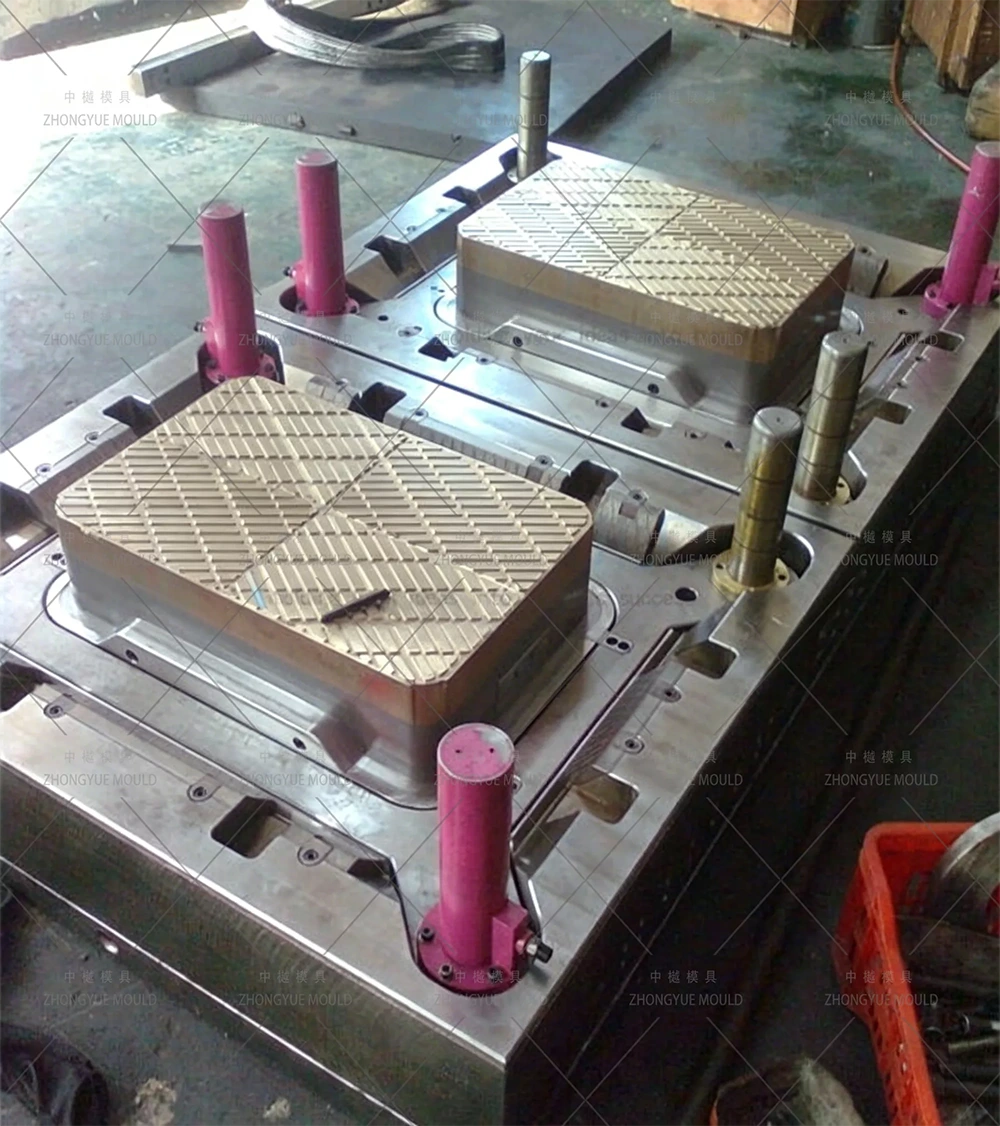

Превосходное охлаждение со вставками Mold-Max/BeCu
Охлаждение занимает более 60% цикла формования. Для форм для тяжелых ящиков:
Вставки Mold-Max (сплав бериллия и меди) размещаются в местах пересечения толстых ребер, в основаниях ручек и в нижних углах — в местах, подверженных перегреву.
Каналы охлаждения имеют оптимизированную для Moldflow компоновку с параллельной подачей воды, что позволяет поддерживать температуру ΔT < 3–5°C между полостями.
Результат: типичное время цикла 32–45 секунд для стандартных ящиков для молока (еще быстрее для штабелированных форм).
Для одноразовых/легких ящиков с сердечником из закаленной стали мы по-прежнему реализуем контуры охлаждения по всему периметру с перегородками/барботерами для оптимального отвода тепла.
Синхронизированный выброс для более быстрой езды на велосипеде
Наши многоместные формы для ящиков могут быть оснащены механическим механизмом раннего выталкивания, который начинает движение выталкивающей пластины во время открытия формы, или вы можете дать команду литьевой машине выполнять одновременные гидравлические действия открытия и выталкивания. Это сокращает время на 1–2 секунды на один выстрел, что критически важно на молочных заводах с большими объемами производства.
Ползуны с четырехсторонним приводом (гидравлические цилиндры + угловые подъемники) обрабатывают ручки с подрезами и боковые ребра с точностью до микрона, чтобы предотвратить образование засветов или следов перетаскивания.
Рекомендации по машинам
Мы рекомендуем высокоскоростную машину для литья под давлением со скоростью вращения шнека ≥ 350 и инжекторный блок с аккумулятором для быстрого наполнения под высоким давлением полиэтилена высокой плотности с низким содержанием MFI, что важно для ящиков с несколькими полостями, чтобы избежать коротких порций и чрезмерного времени упаковки.
Ручка для переноски является зоной наибольшего напряжения при подъеме полного ящика для молока. Если здесь задерживается воздух → неполная линия сварки/сварки → преждевременное возникновение трещины.
Решение ZHONGYUE:
Специальные вытяжные канавки (глубиной 0,01–0,02 мм) вдоль линий разъема на концах рукоятки.
Вентиляционные вставки/вентиляционные пробки из пористой стали в местах последнего заполнения в глубоких нишах ручек
Анализ потока пресс-формы для проверки расположения воздушных ловушек перед резкой стали
Это устраняет видимые морщины на ручке и значительно снижает количество претензий по поломке ручки в полевых условиях.
Позитивные блокировки штабелирования: обработаны с точностью до ±0,1 мм, поэтому полные ящики надежно фиксируются; пустые ящики плотно прилегают друг к другу (экономия на обратной доставке ~60%).
Безопасная поверхность для контакта с пищевыми продуктами: Полированная полированная поверхность, совместимая с пищевым ПЭВП/ПП, легко моется, устойчива к бактериальной адгезии.
Индивидуальный брендинг: тисненые/тисненые логотипы молочных продуктов, зоны QR/штрих-кода, карманы для RFID-меток, ячейки для серийных номеров — все это интегрировано в дизайн полости.
Совместимость с евростандартами: дополнительная площадь 600×400 мм или 400×300 мм в соответствии с региональной логистикой молочных продуктов.
Подтвержденный опыт работы с несколькими полостями. Мы поставляем формы для ящиков с 2 и 4 полостями (включая штабельные формы) переработчикам молочных продуктов и напитков по всему миру с документально подтвержденным временем цикла всего 32–42 секунды.

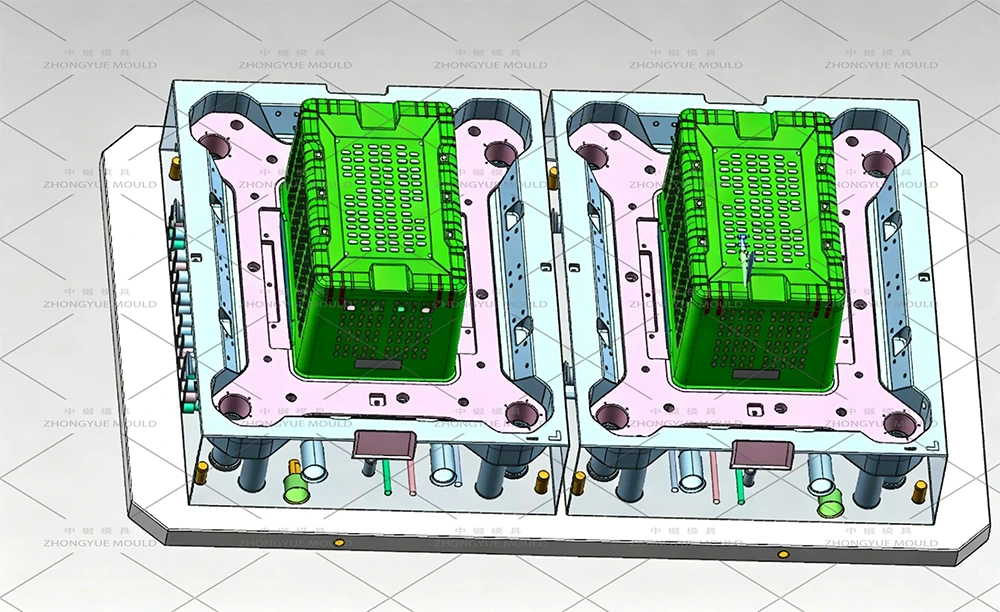

Полный сервис DFM и Moldflow. Перед резкой стали мы проводим анализ заполнения, моделирование охлаждения и прогноз коробления.

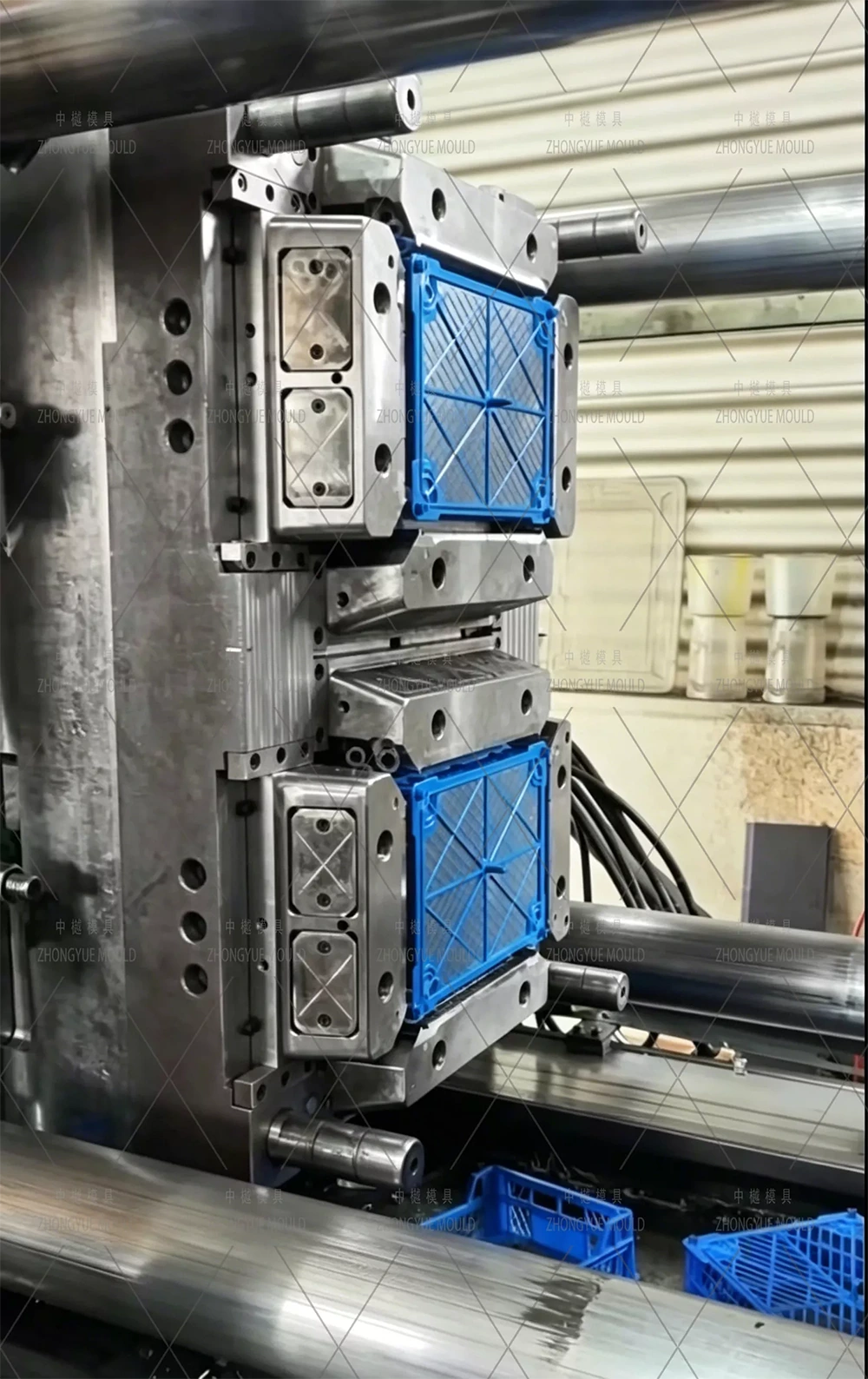

Прозрачный контроль качества — отчеты о ходе производственного контроля + пробное видео T0/T1 и отчет о размерах образца перед отправкой.
Полные запасные части и поддержка — полный набор изнашиваемых деталей, руководство по техническому обслуживанию и удаленное устранение неисправностей.
Начните создавать многоместную форму для ящиков для молока сегодня
Нужна ли вам одногнездная пилотная форма или высокопроизводительная четырехгнездная / стопочная форма для ящиков для молочных продуктов, компания Zhongyue Mold предлагает инструменты, разработанные для долговечности, скорости и целостности ящиков.
